Připojovací deska k CDM-769

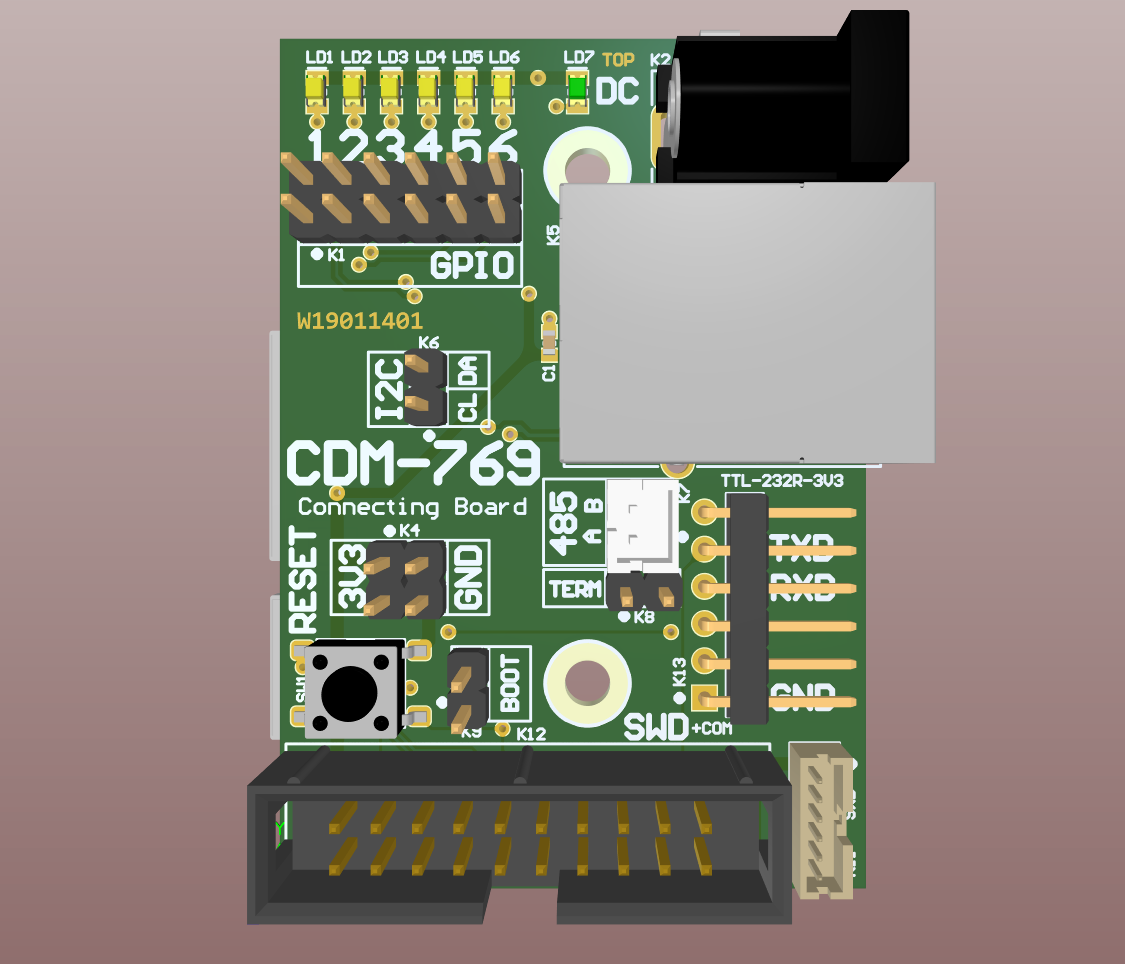

CDM-769 CB 3D Top

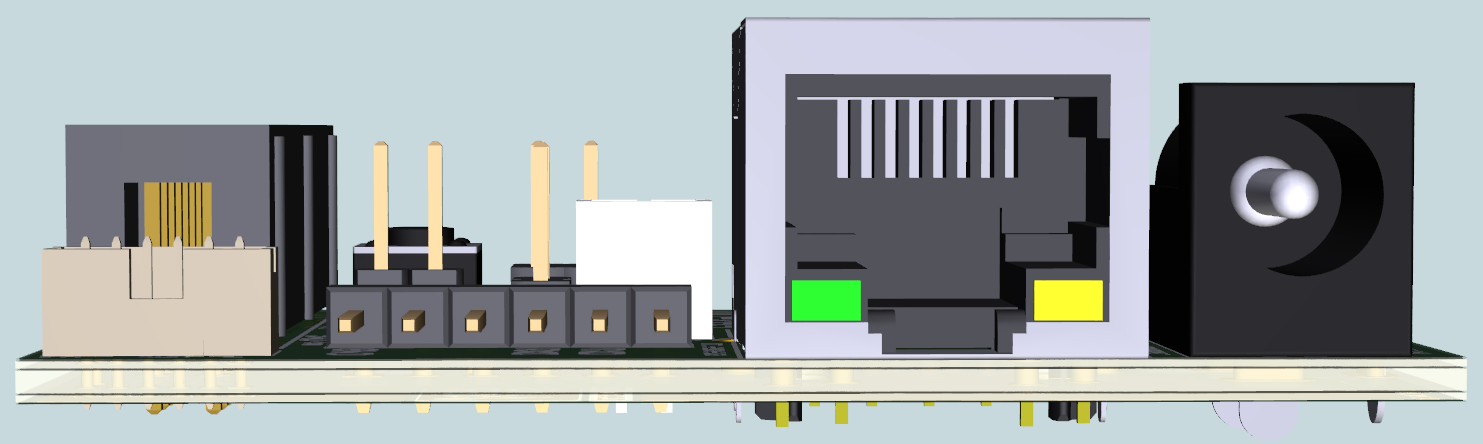

Připojovací deska (Connecting Board) ke grafické jednotce CDM-769 vznikla za účelem vývoje a testování SW. Propojením vznikne vývojový kit, kde má programátor k dispozici prakticky všechny dostupné rozhraní prostřednictvím konektorů:

  • Kulatý 5,5mm napájecí konektor s kolíkem 2,1mm
  • Ethernet konektor RJ-45
  • SWD 20-pin konektor s UART (standard J-LINK SEGGER)
  • SWD 6-pin konektor DF13
  • Hřebínek 6-pin pro připojení TTL – USB sérového převodníku FTDI TTL-232R-3V3
  • JST konektor 2-pin pro připojení sběrnice RS-485
  • Propojka pro připojení zakončovacího rezistoru sběrnice RS-485
  • Hřebínek 2-pin pro připojení sběrnice I2C
  • Hřebínek 2 x 6-pin GPIO, SPI s možností připojit žluté signalizační LED diody
  • Hřebínek 2 x 2-pin napájecího napětí 3,3V a GND

K dispozici je i tlačítko „RESET“ – signál NRST a propojka „BOOT“ připojena k pinu MCU BOOT0. Připojení napájecího napětí je signalizováno zelenou LED diodou. Samotná grafická jednotka se připojuje pomocí dvou FFC pásků (20-pin a 8-pin, pitch 0.5mm) do FFC konektorů.

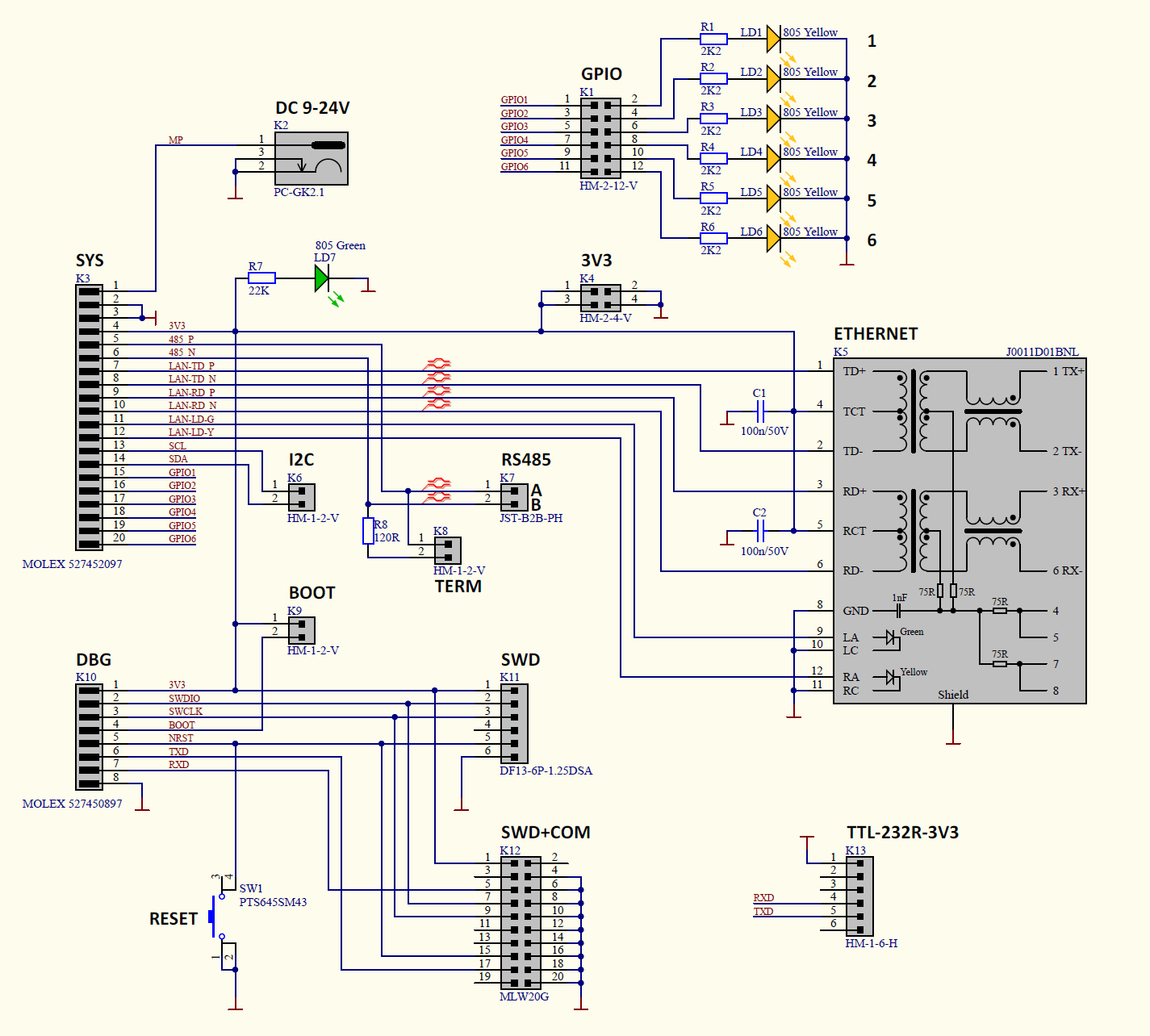

Schéma zapojení desky:

CDM-769 CB Schema

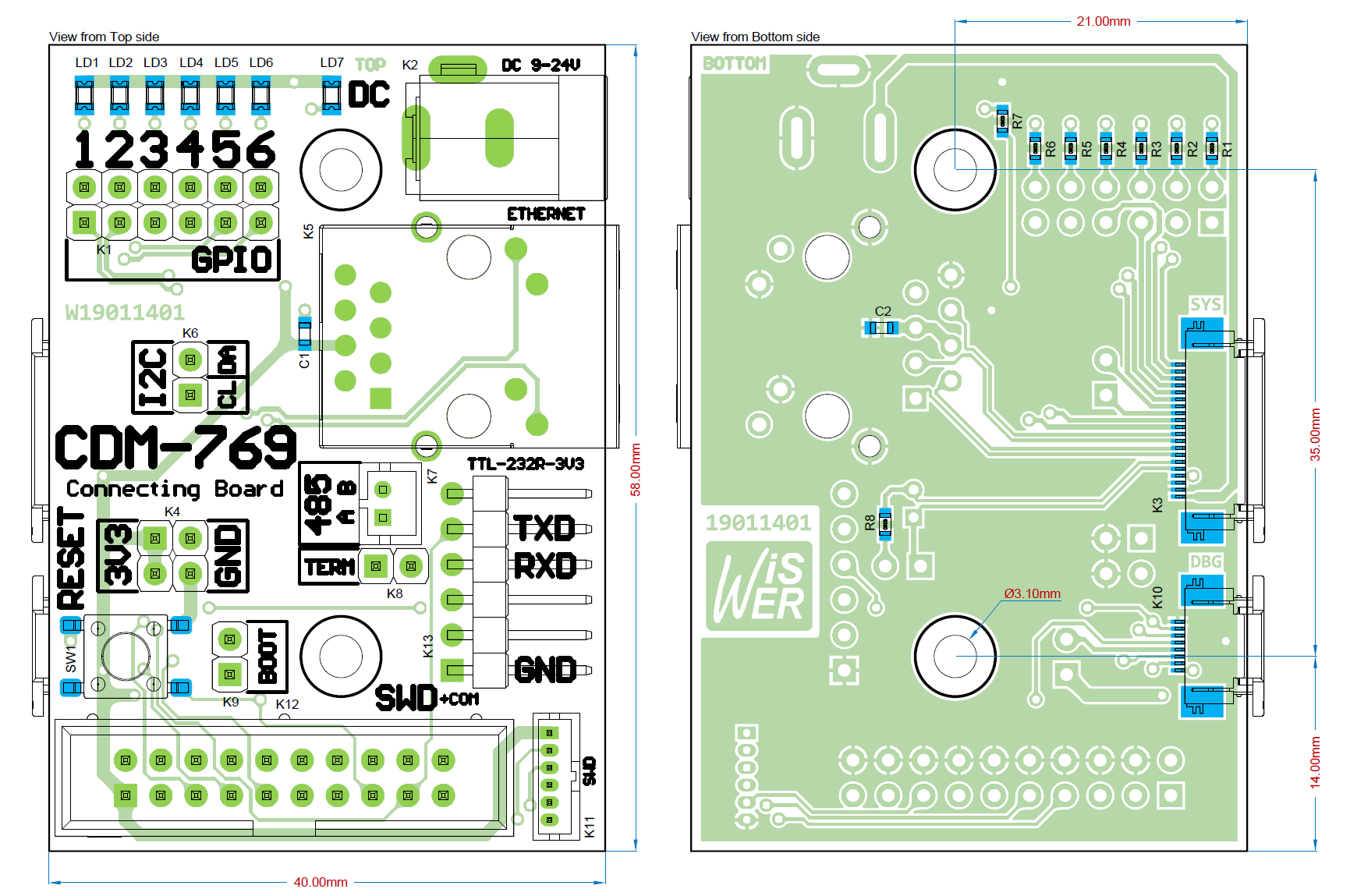

Topologie osazení a rozměry desky:

CDM-769 CB Assembled

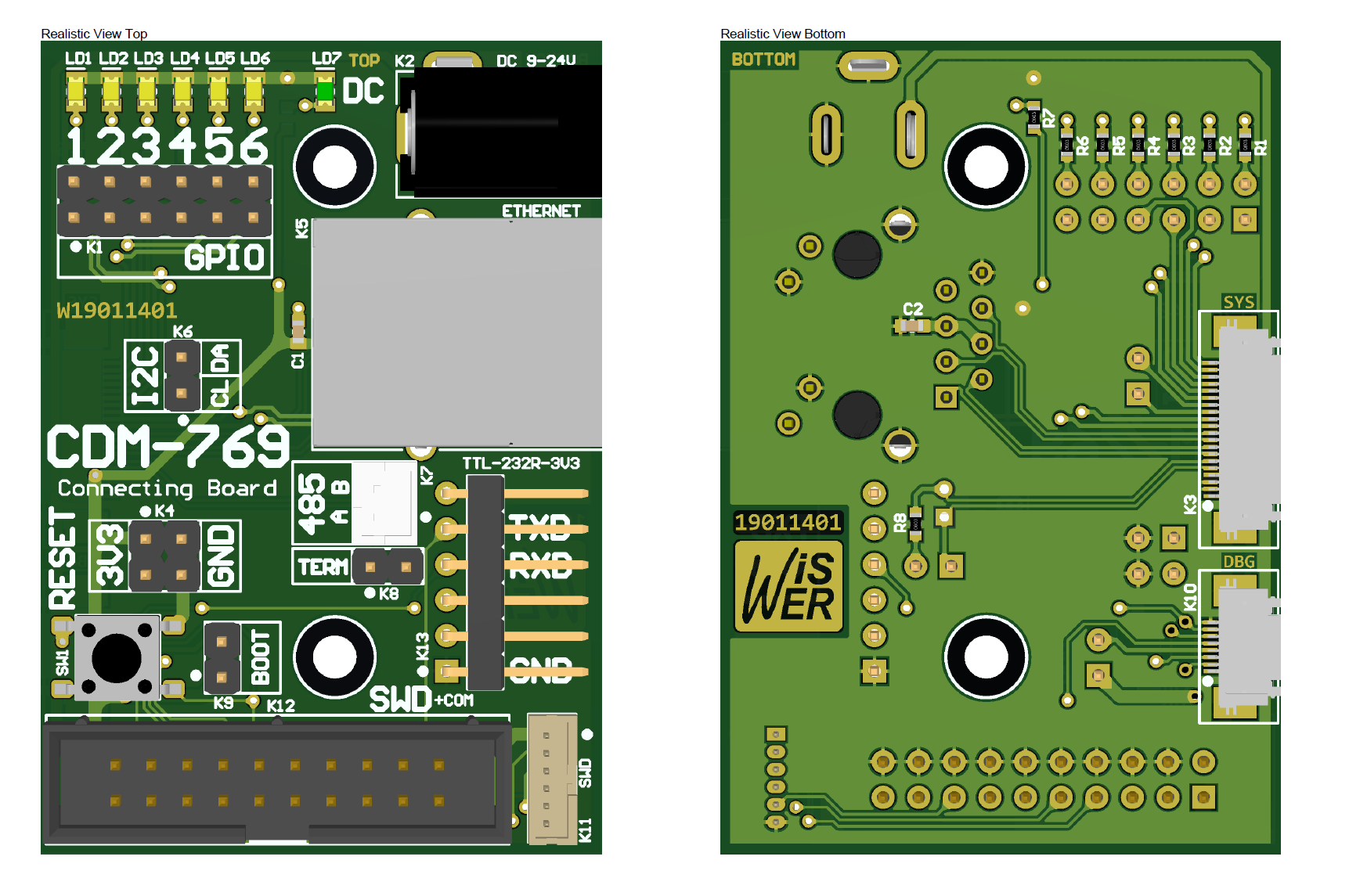

Realistické náhledy:

CDM-769 CB Assembled Realistic

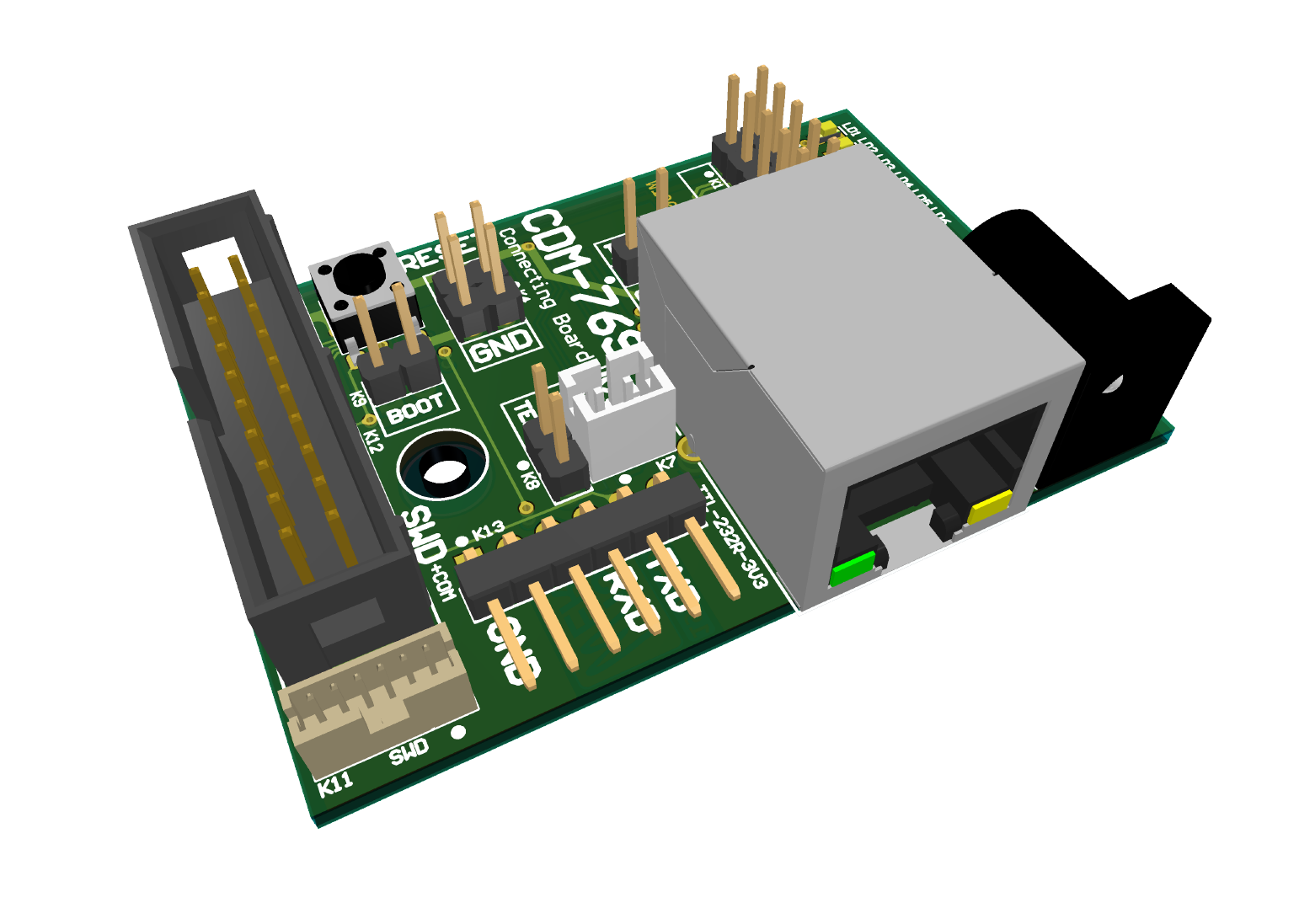

CDM-769 CB Assembled Realistic Fly

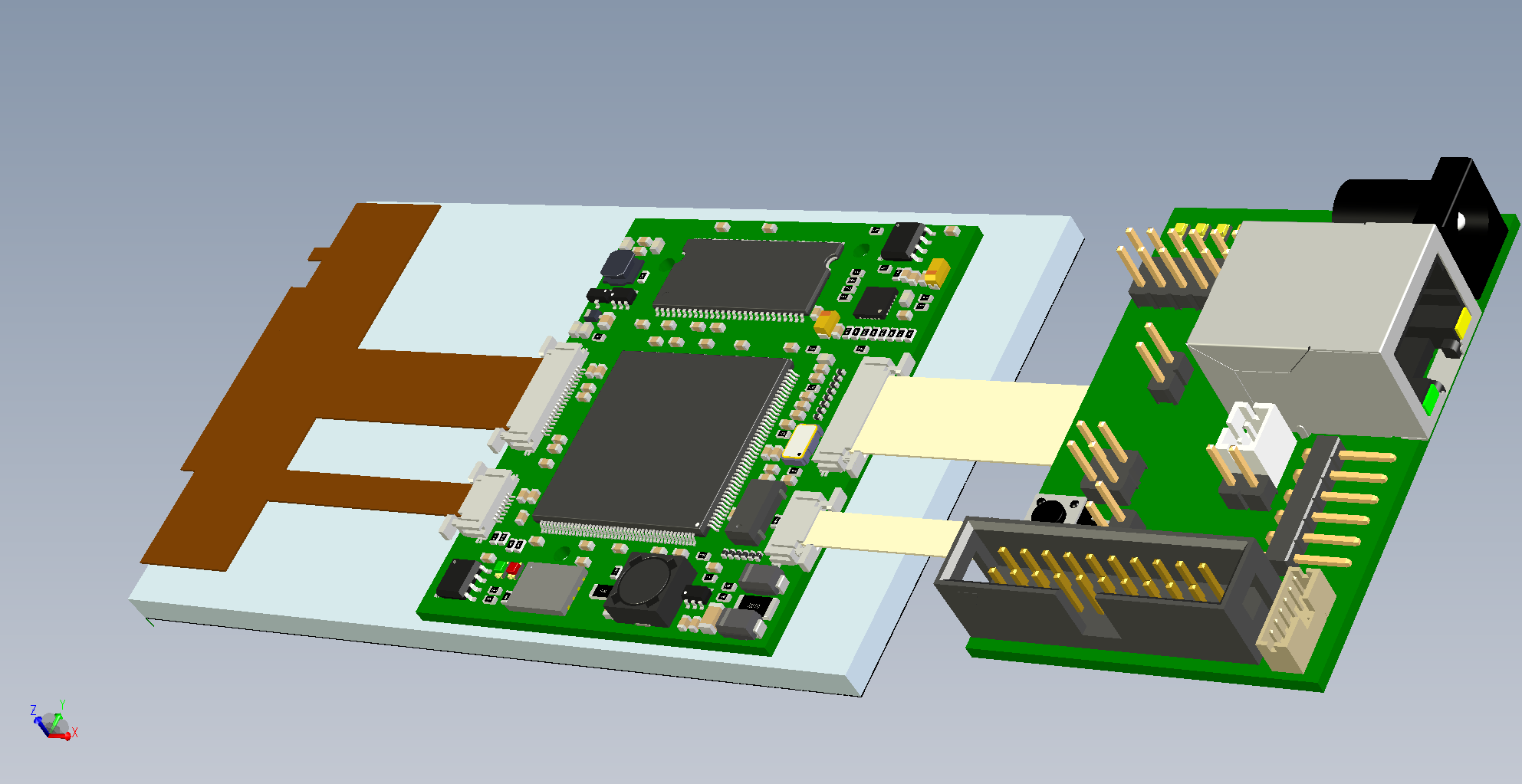

Realistické náhledy sestavy s grafickou jednotkou:

CDM-769 CB 3D-Model Bottom

CDM-769 CB 3D-Model Top
