Grafická jednotka CDM-769

CDM-769 (Control Display Module)

Grafická řídící jednotka s barevným TFT LCD displejem a kapacitním dotykovým panelem určená do embedded systémů.

Základní vlastnosti:

  • Napájecí napětí v rozsahu 9 až 24 V DC
  • Rozsah pracovní teploty 0 – 70 °C
  • Rozměry s displejem 62,5 x 105,5 mm (49 x 58 mm samotný modul)
  • MCU Cortex-M7 216 MHz (STM32F769IG)
  • Displej s rozlišením 480(RGB)*800 a velikostí 4,3 palce s kapacitním panelem (Shenzhen Youri Technology Co., Ltd.)
  • SDRAM až do 32 MByte
  • QSPI FLASH až do 128 MByte (volitelné)
  • EEPROM (volitelné)
  • Možnost řízení podsvícení displeje
  • RS-485 Half-duplex až 12 Mbps (volitelné)
  • 802.3 Ethernet interface 10/100 (volitelné)
  • SPI Full-duplex Master/Slave s CS
  • I2C sdílená s EEPROM a CTP (Touch panel)
  • Sériové rozhraní UART CMOS (3.3V)
  • SWJ-DP serial wire debug port
  • 2x stavová LED
  • Podpora grafické knihovny TouchGFX !

Grafická řídící jednotka je určena do systémů průmyslové automatizace, konečných výrobků jako grafický uživatelský interfejs (GUI). Může hrát roli jak řídícího nebo jenom zobrazovacího modulu. Záleží na zákaznické implementaci firmwaru. Podobu grafického vzhledu aplikace a veškerou funkcionalitu můžeme navrhnout a naprogramovat podle přání zákazníka, nebo je k dispozici jenom jako samotný hardware.

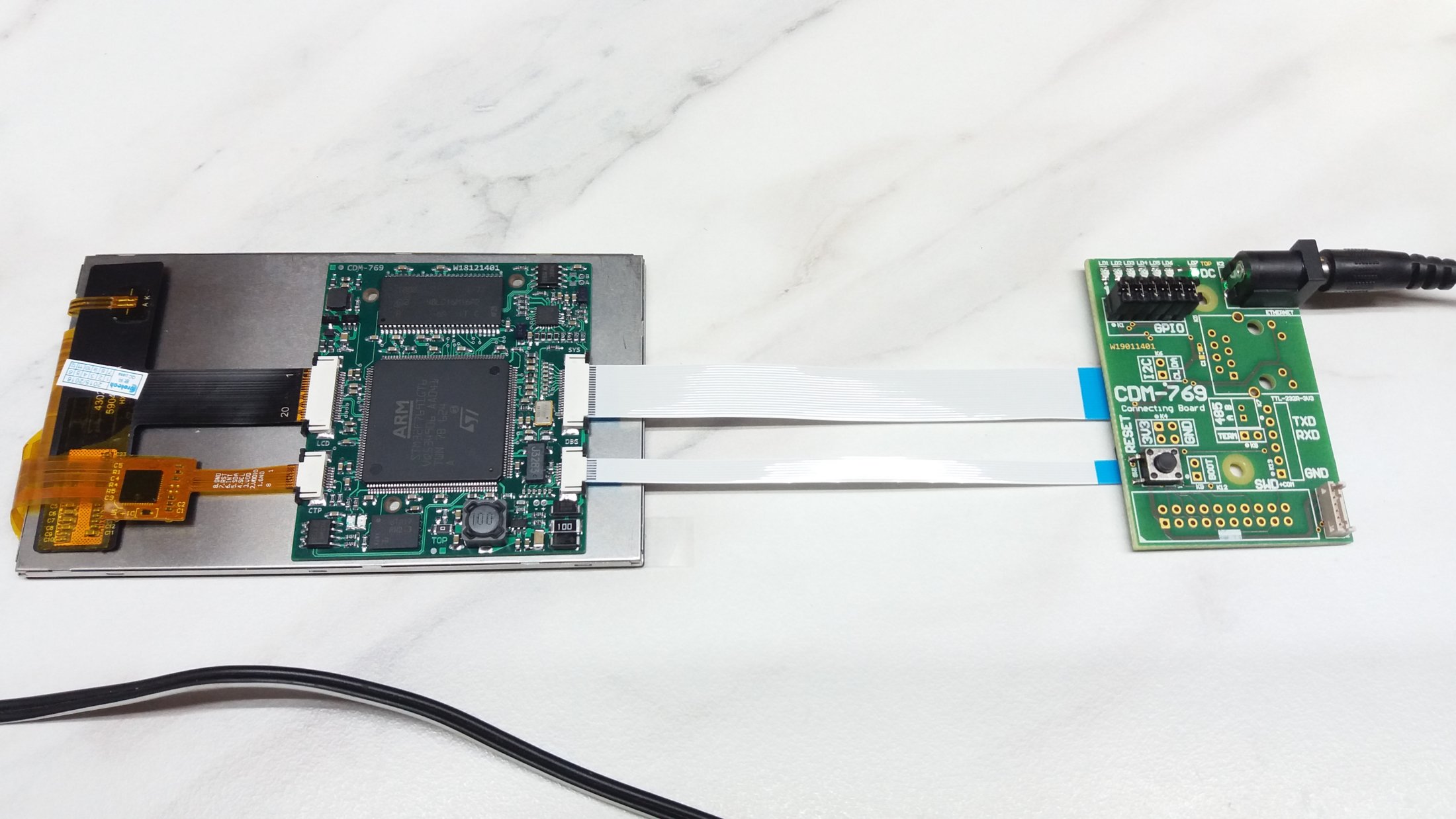

Ke grafické jednotce se dá také připojit připojovací deska s konektory, přičemž tak vznikne ucelený vývojový kit pro vývoj a testování SW.

Blokové schéma:

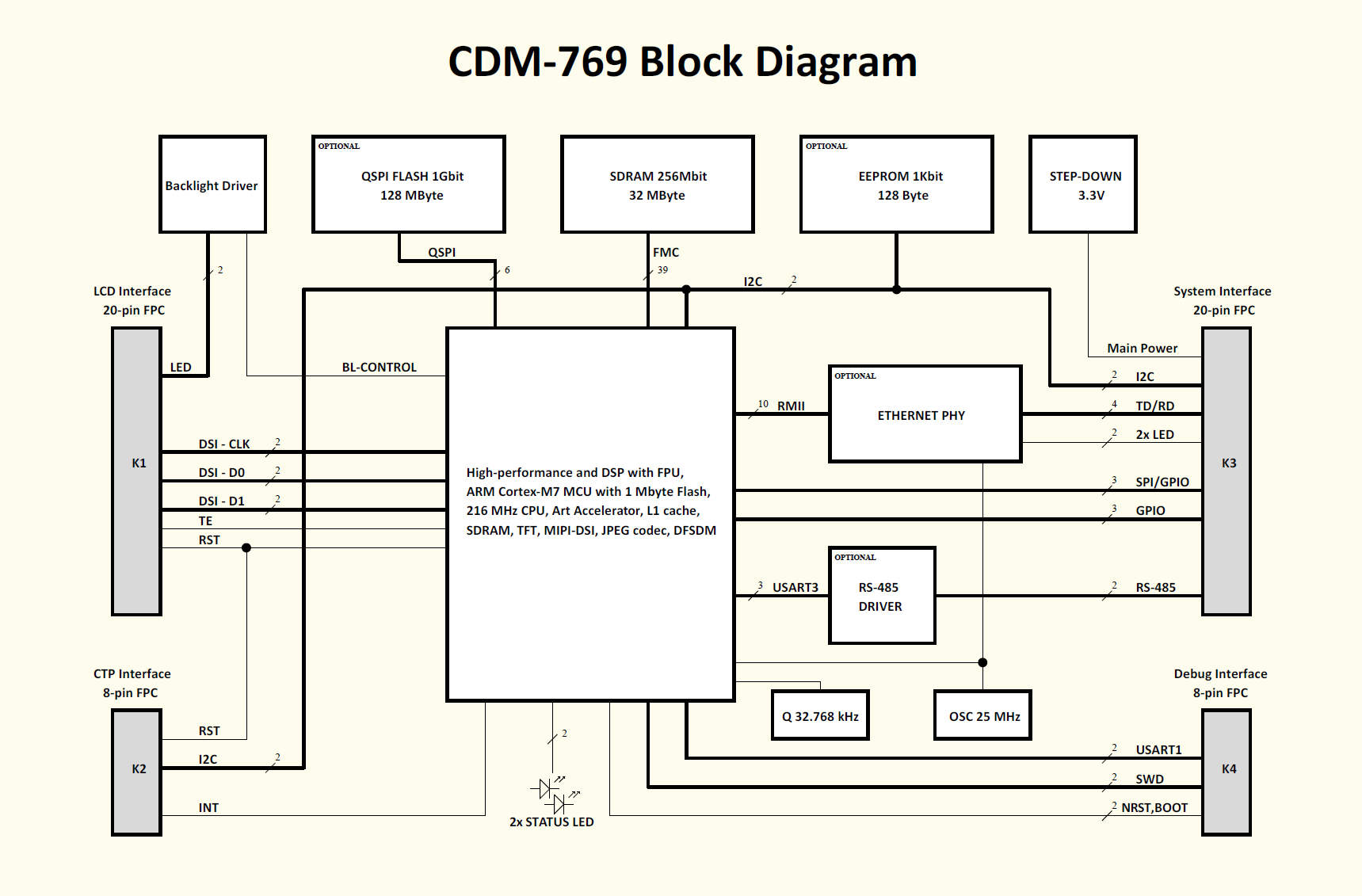

CDM-769 Block Diagram

Zapojení konektorů:

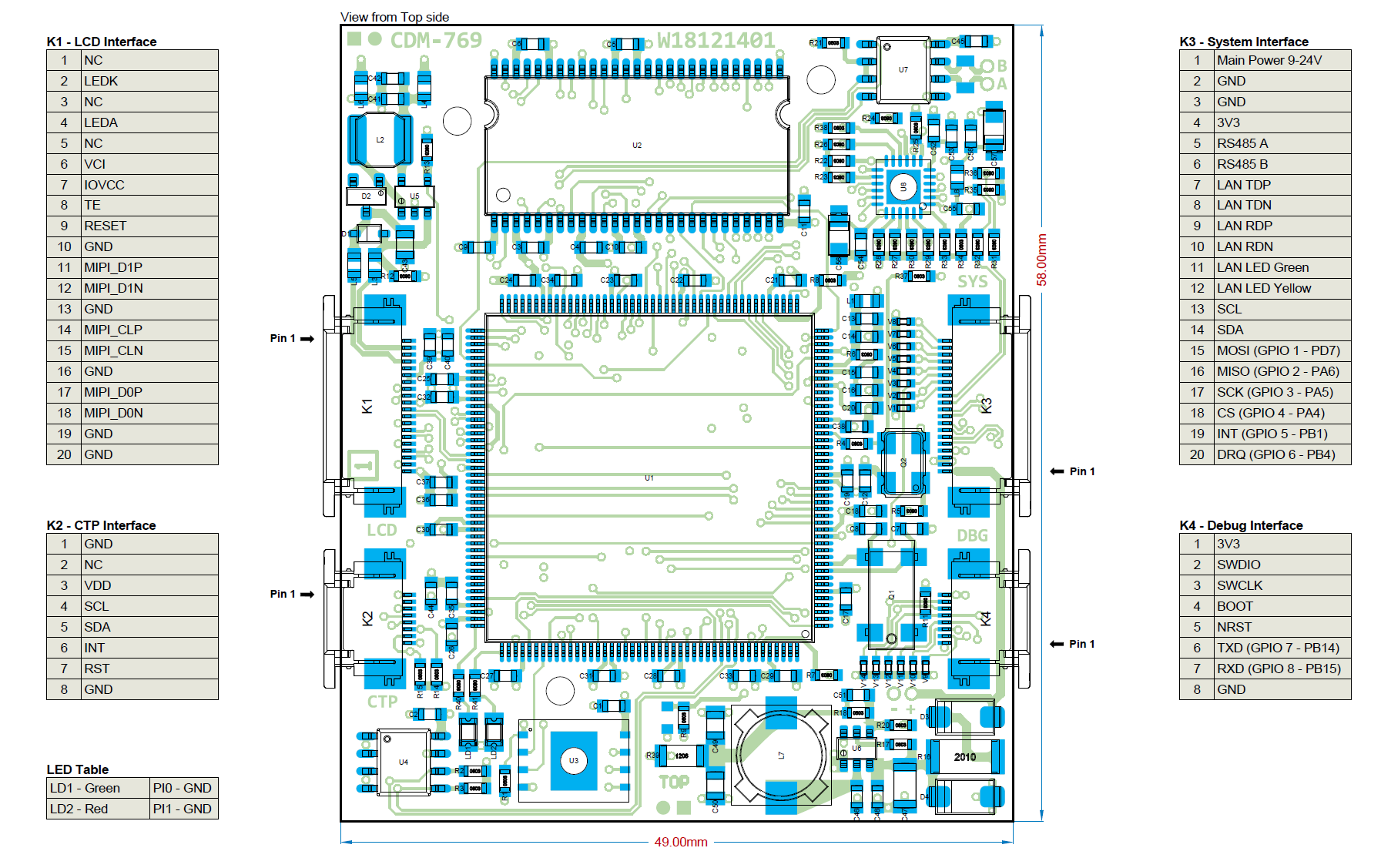

CDM-769 Pin Out

Návrh desky plošného spoje:

Deska plošného spoj je navržena pro jednostrannou SMT montáž aby se dala případně potřeby přilepit oboustranně lepicím páskem na zadní stranu displeje. K dispozici jsou i tři montážní otvory o průměru 2,1 mm.

Při navrhování nebylo zapotřebí využívat funkci „Equalize Net Lengths“ jelikož délky propojovacích cest mezi MCU a SDRAM ještě nejsou kritické na frekvenci 100MHz.

CDM-769 PCB Design

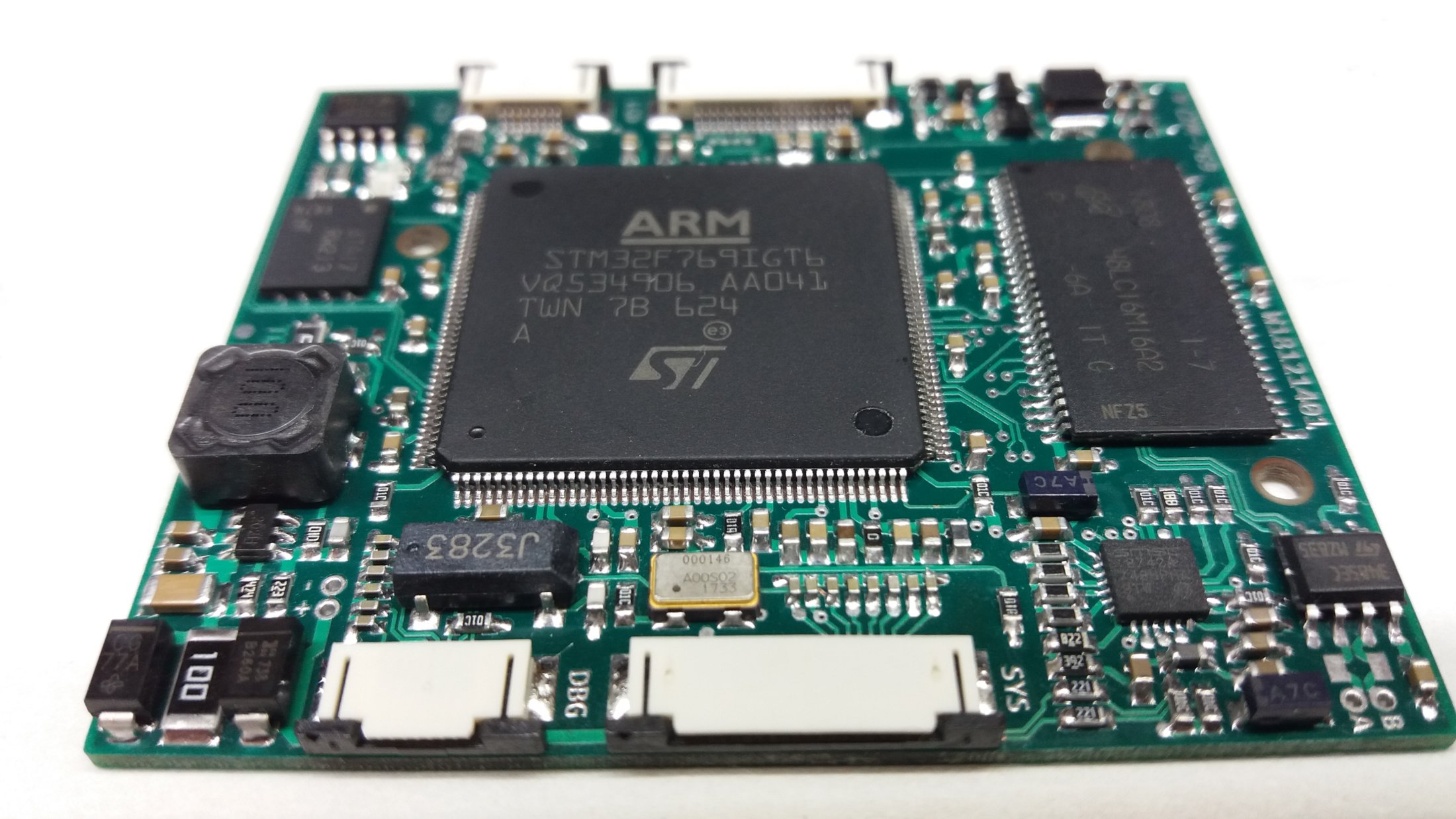

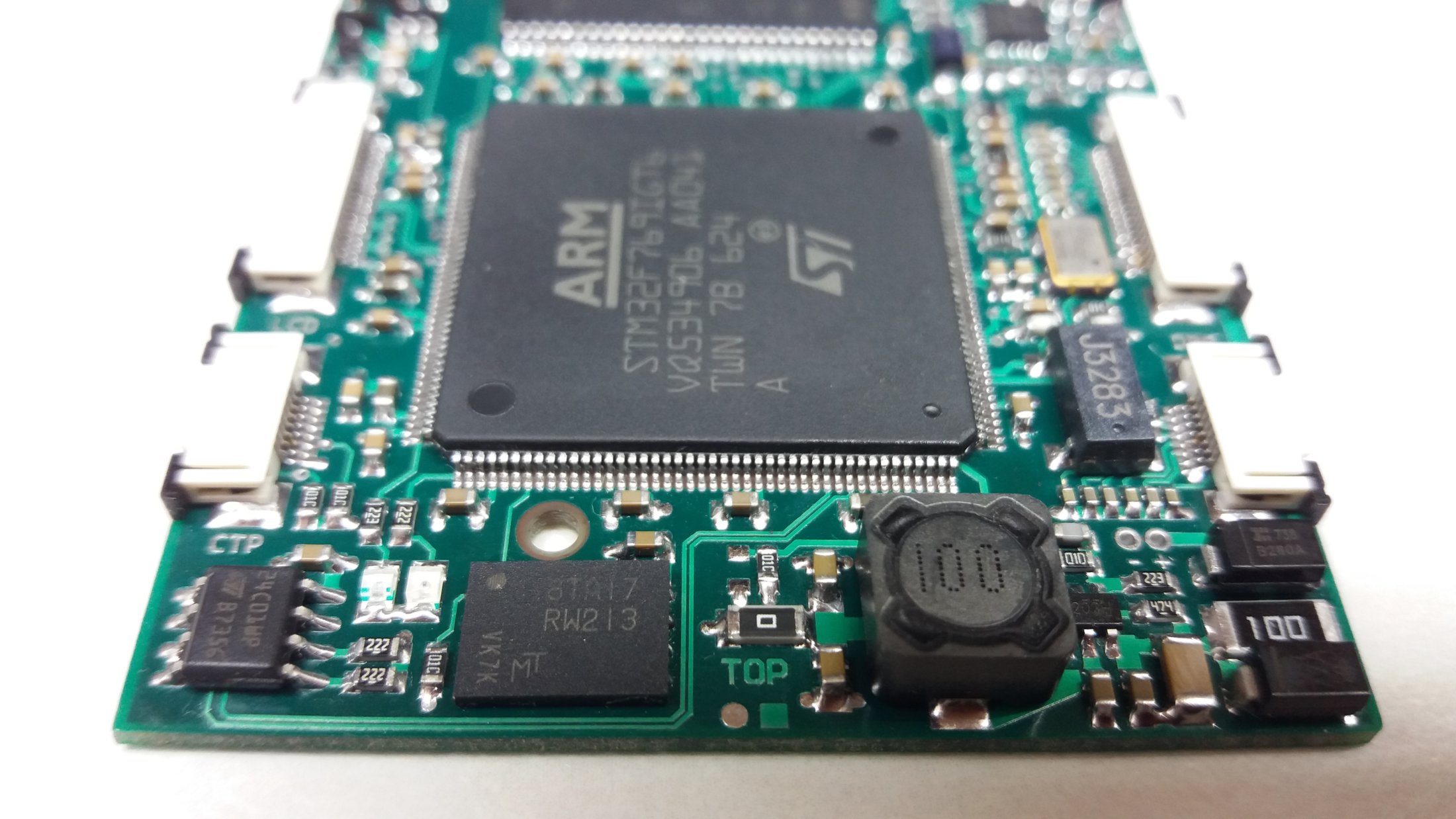

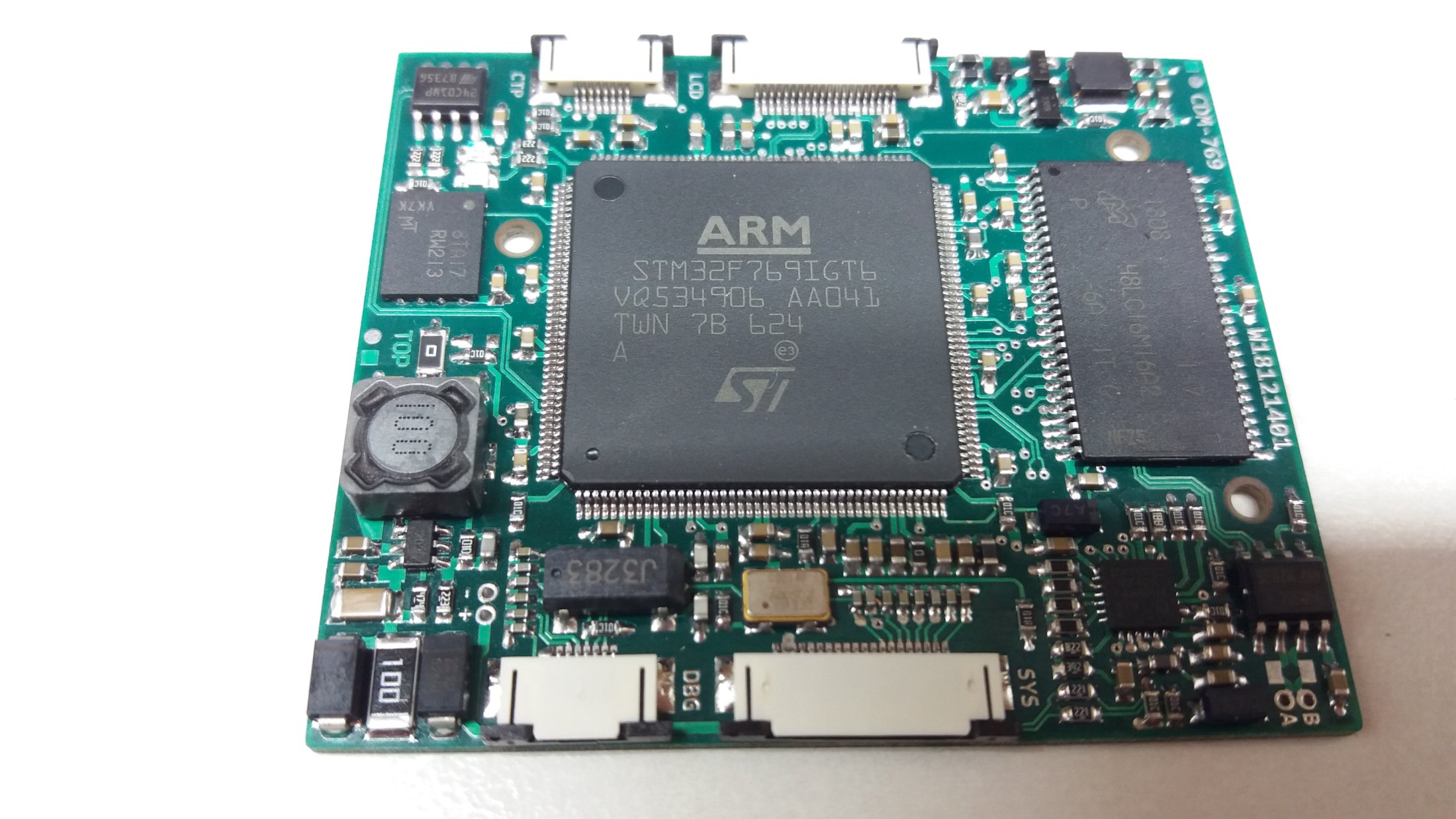

Realistické pohledy (3D view) na osazenou desku plošných spojů:

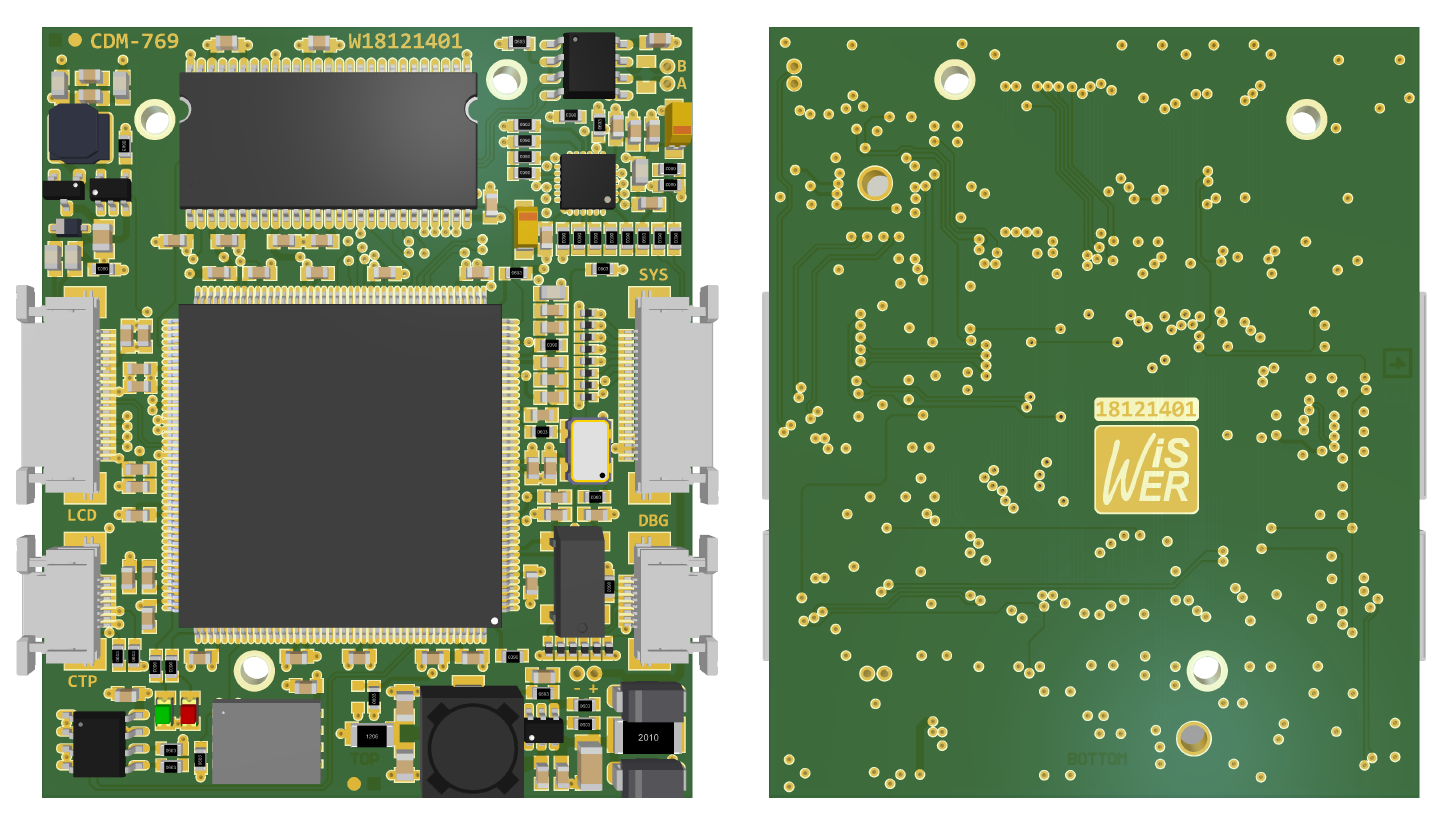

CDM-769 Realistic View

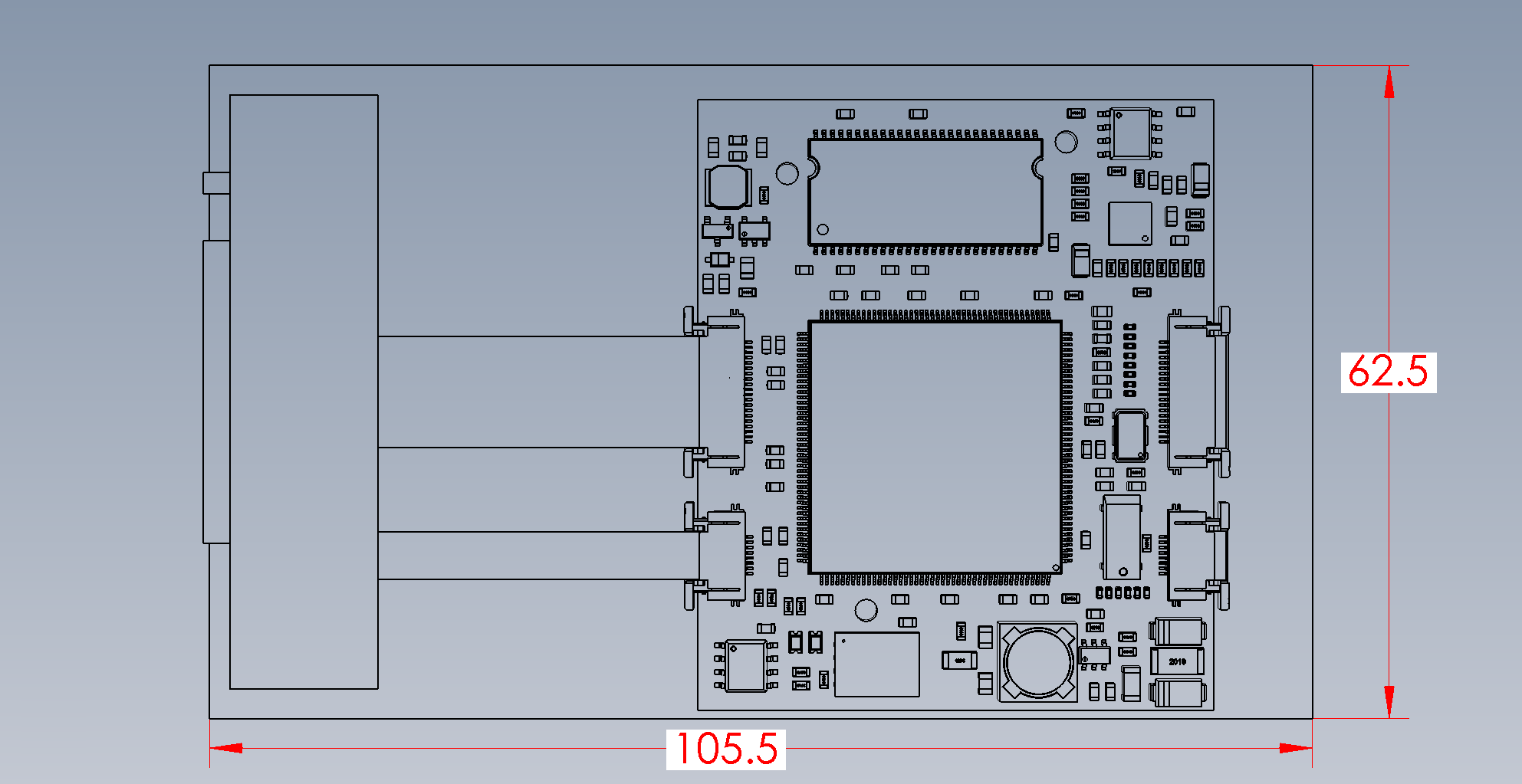

Rozměry sestavené jednotky s displejem (mm):

CDM-769 Dimensions

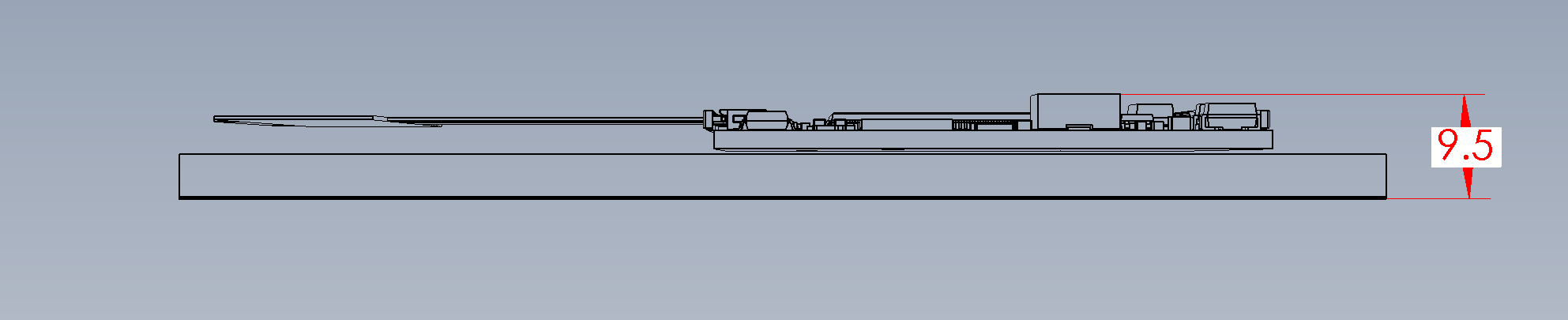

CDM-769 Dimensions Depth

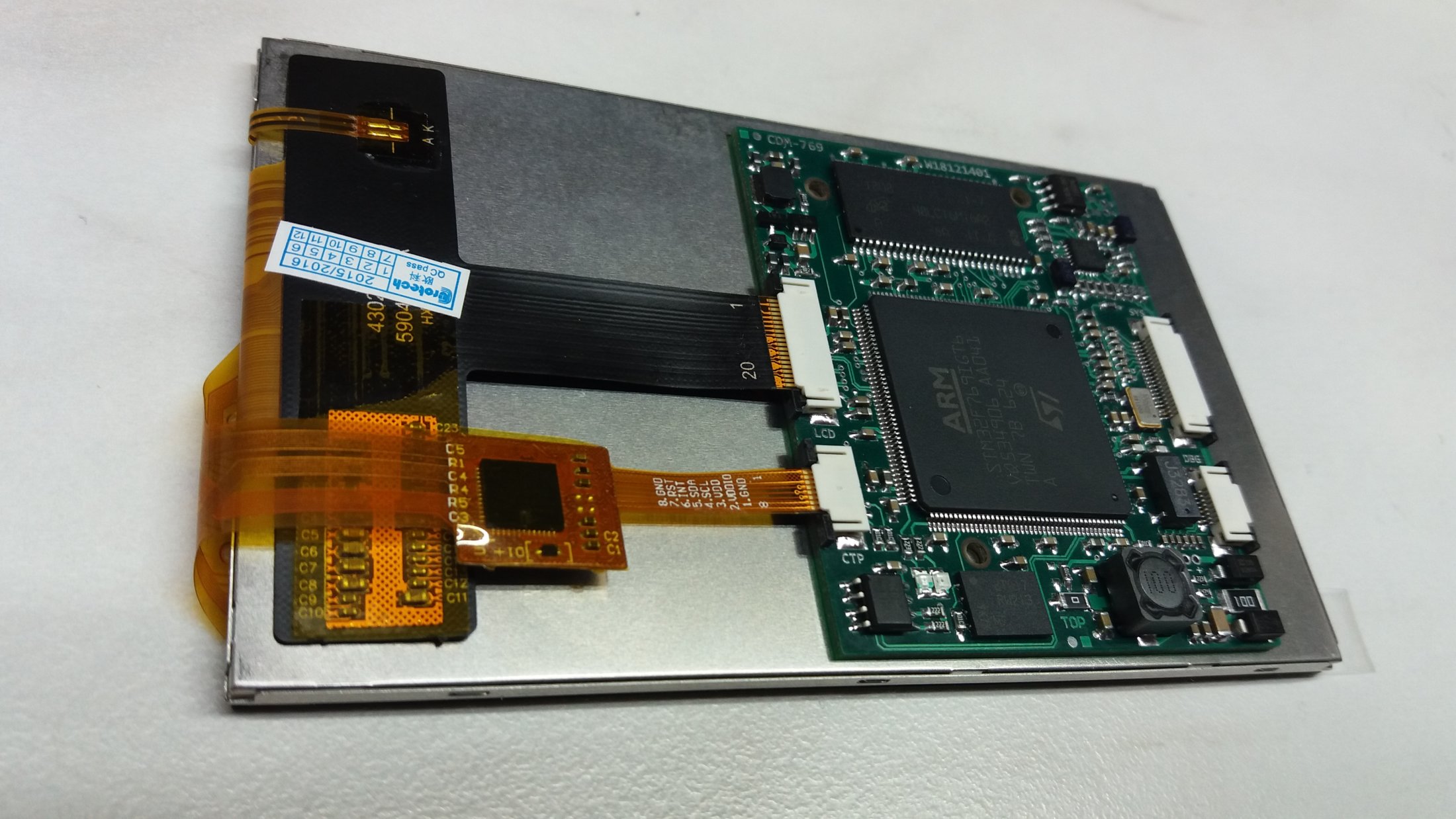

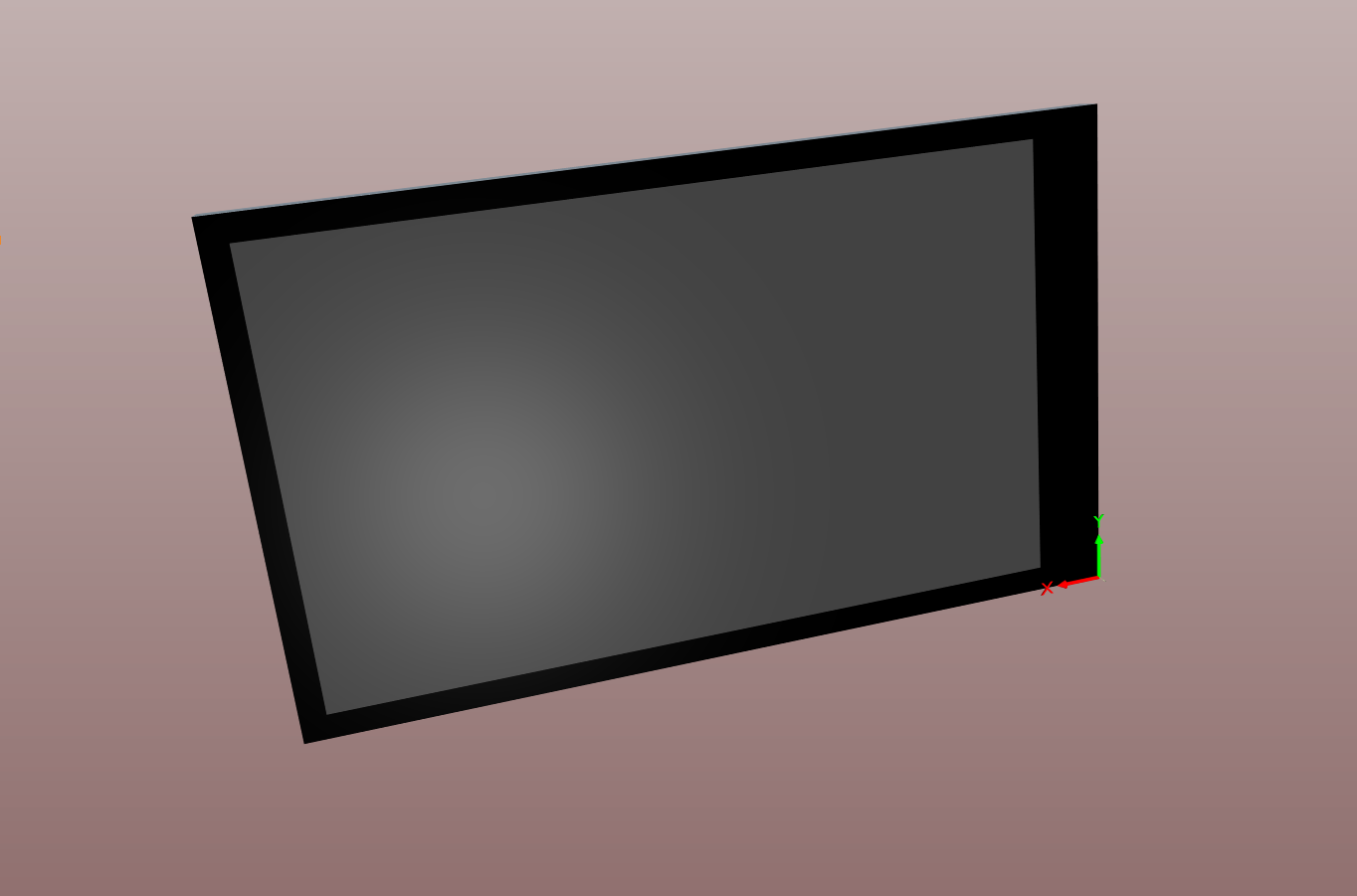

Realistické pohledy (3D view) na sestavenou jednotku s displejem:

CDM-769 3D

CDM-769 Display

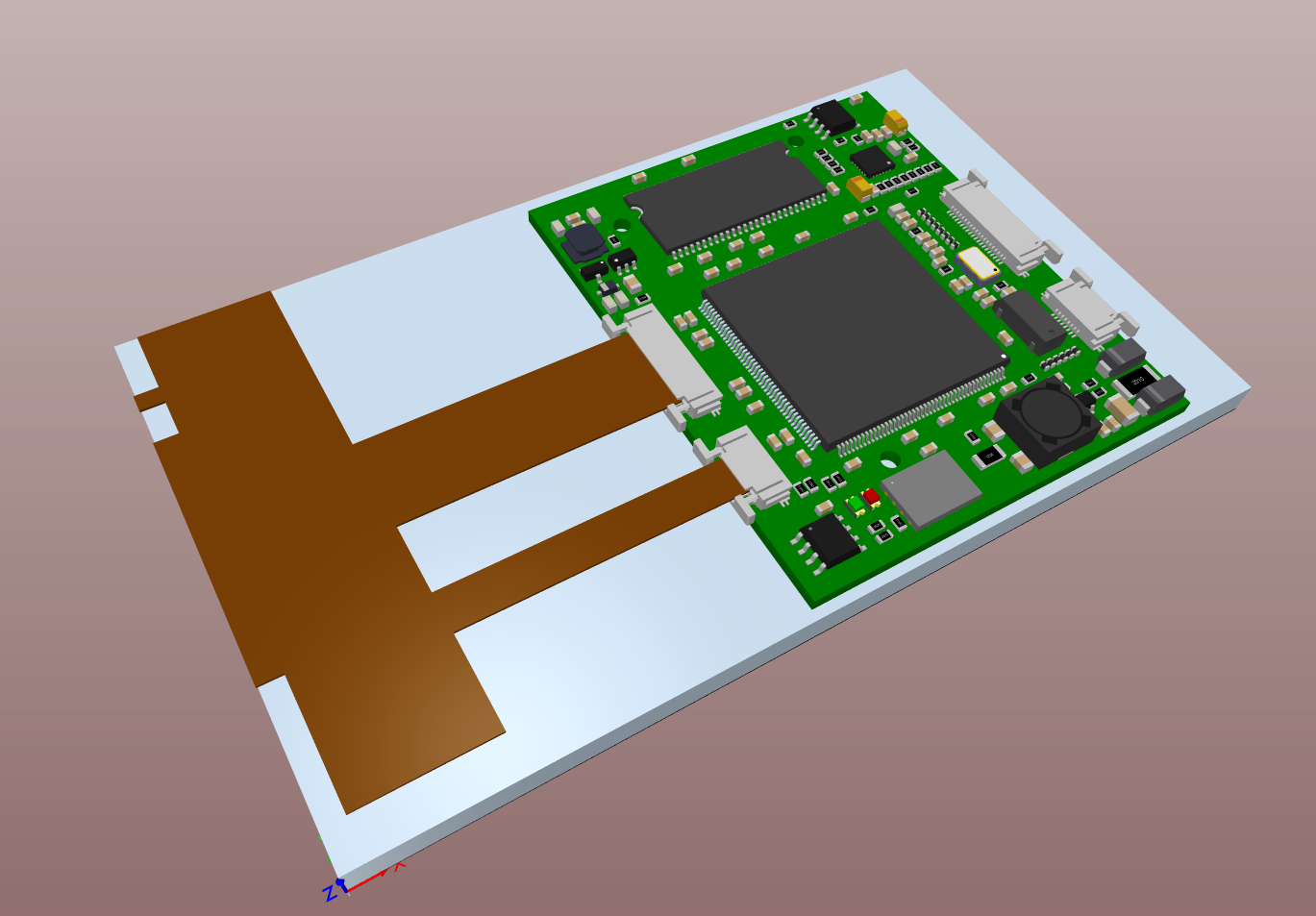

3D model sestavené jednotky s displejem:


3D model samotné jednotky (PCB):

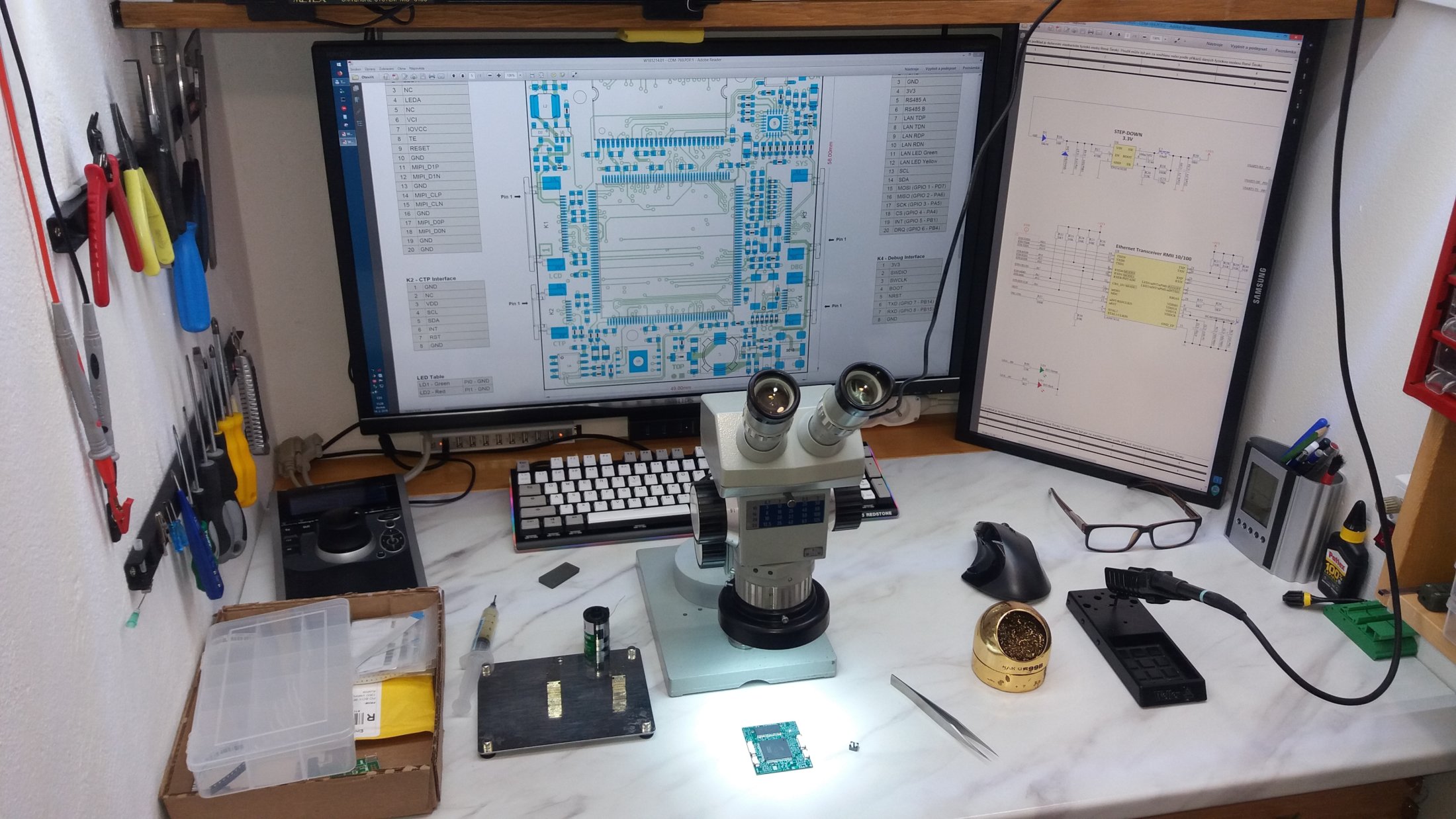

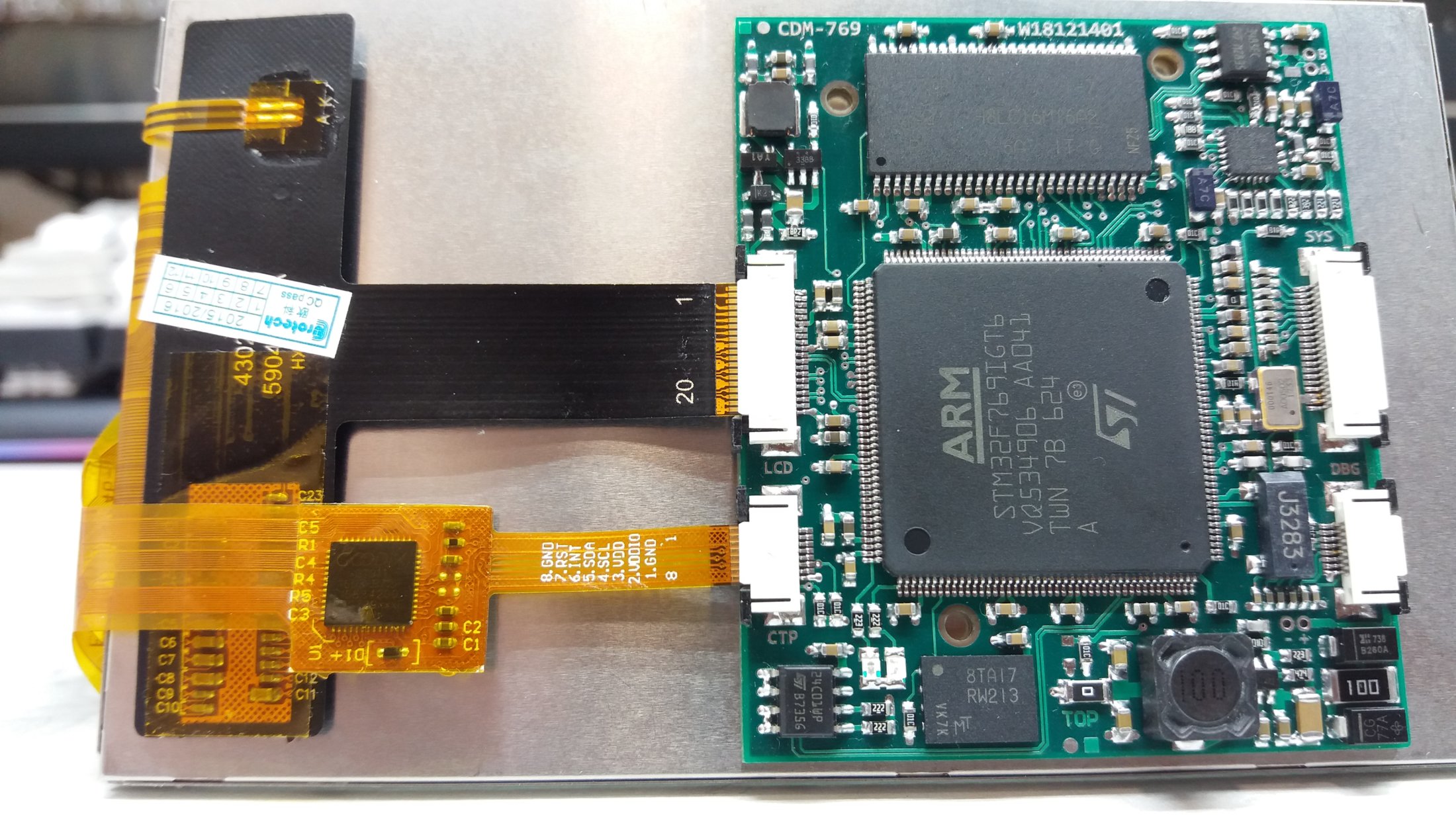

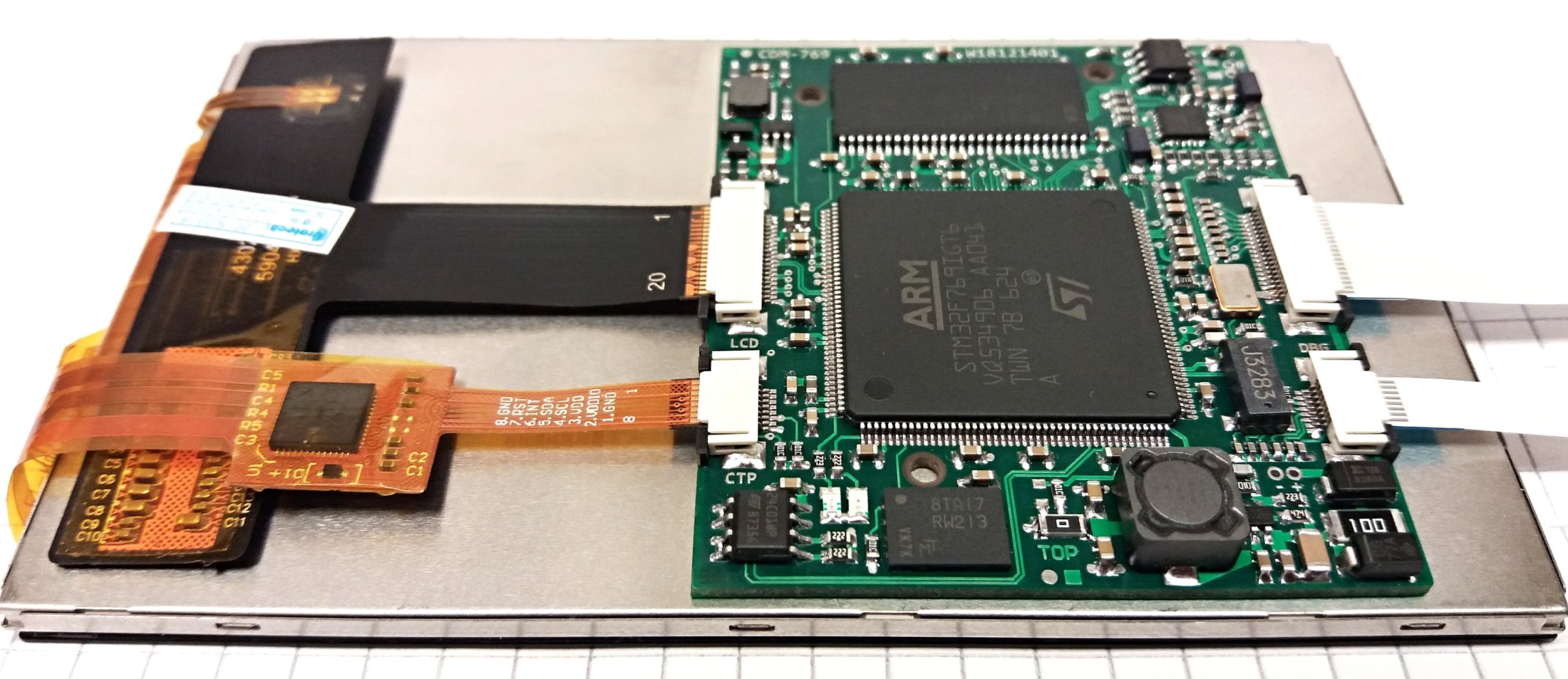

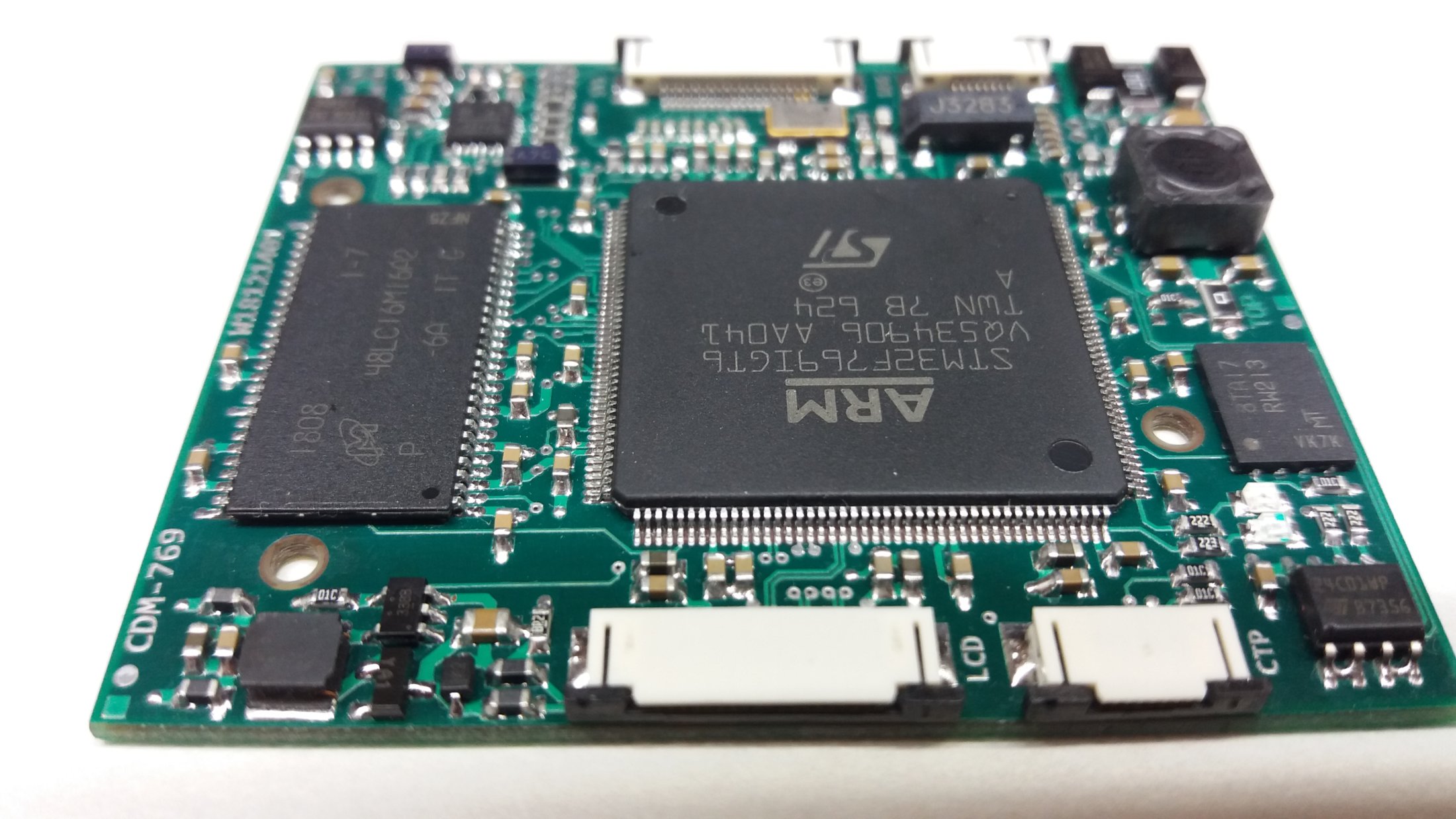

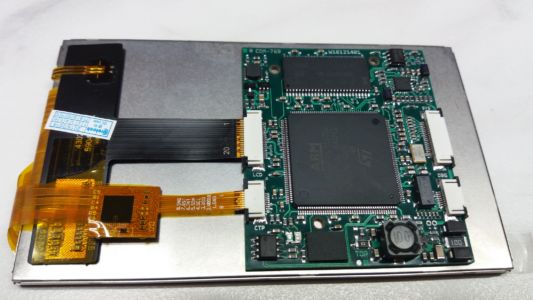

Výroba zkušebního vzorku:
