KV transceiver JUMA-TRX2

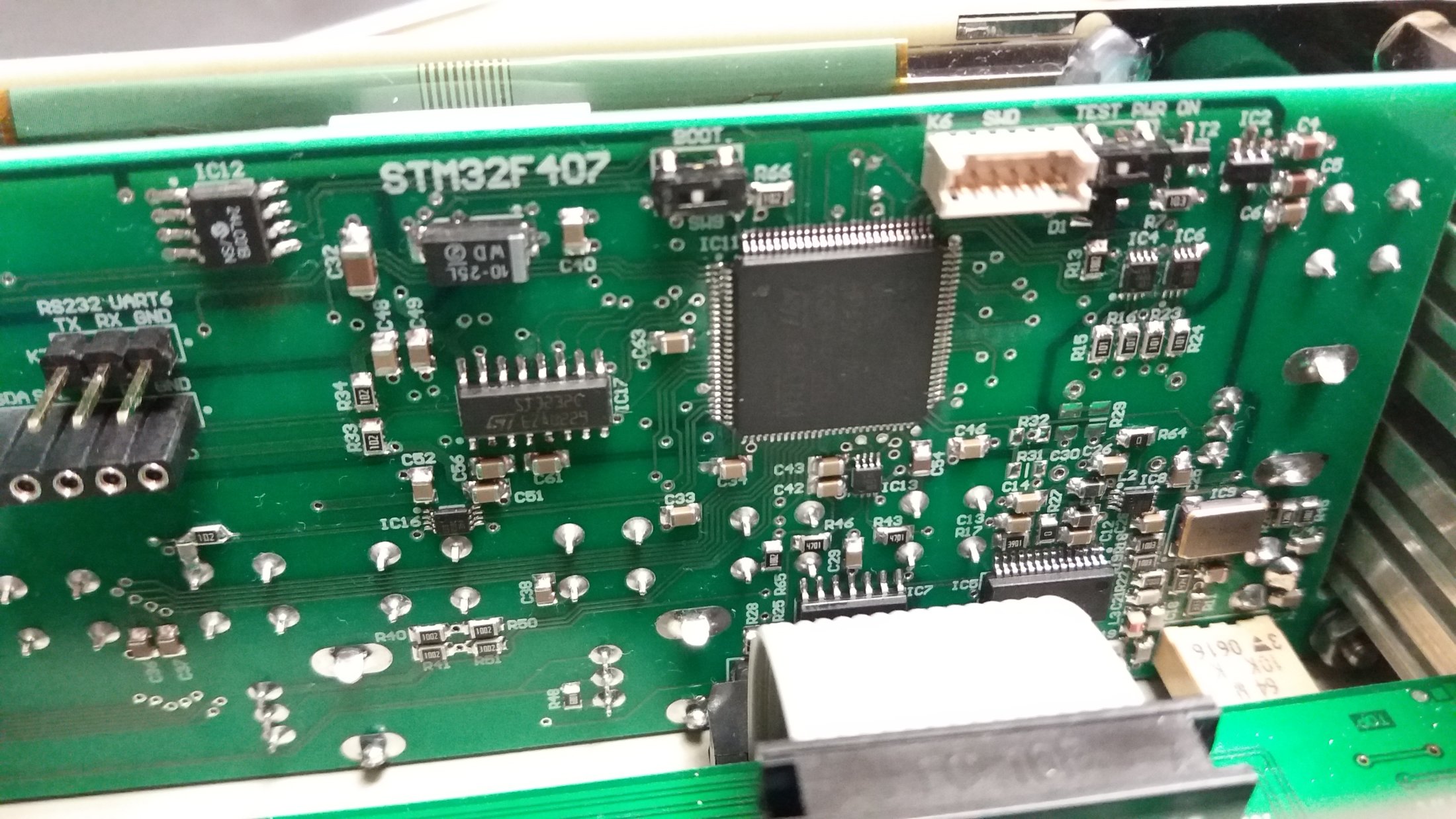

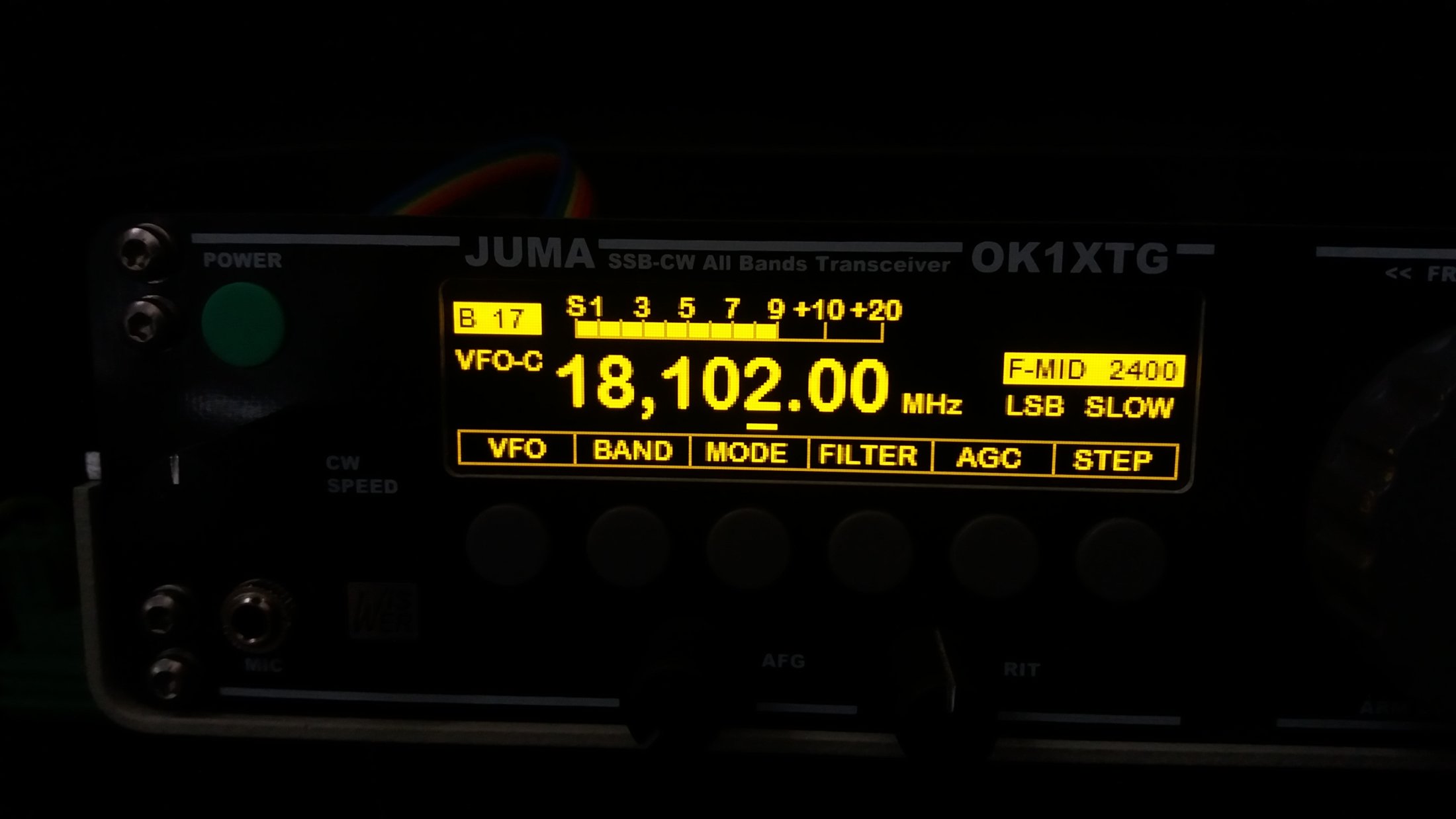

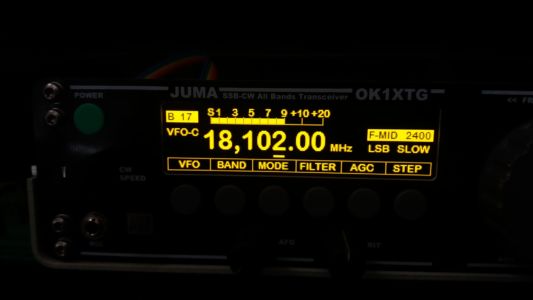

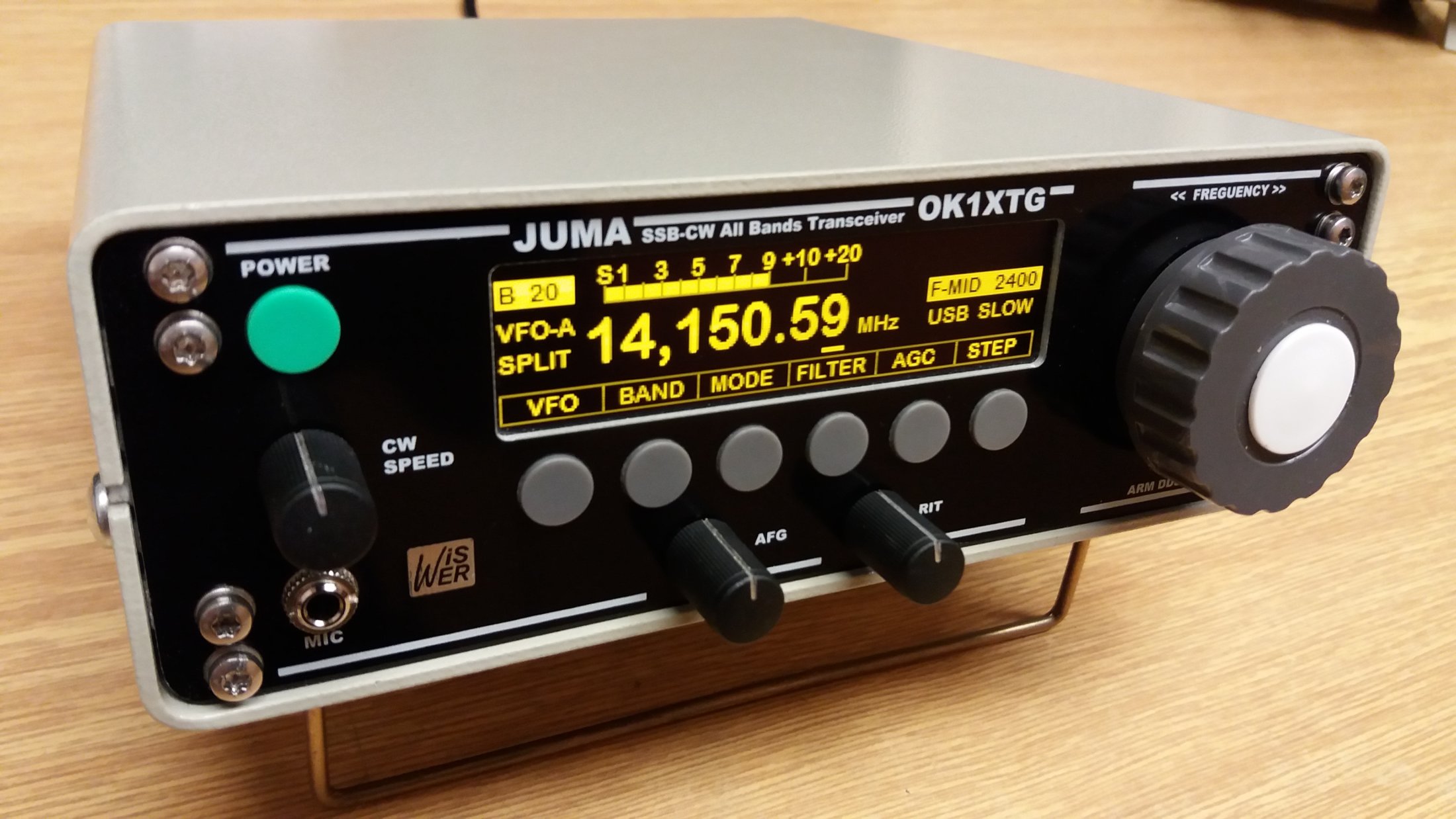

Konstrukce radioamatérského All Band KV transceiveru JUMA-TRX2, který pochází od Finských radioamatérů OH2NLT a OH7SV. Přepracoval jsem komplet řídící desku s mikroprocesorem a displejem. V původní konstrukci je použit dvouřádkový LCD displej 2×16 znaků, který mi na dnešní dobu připadá opravdu zastaralý. Takový transceiver si zaslouží lepší zobrazovač. Použil jsem grafický OLED displej. Mikroprocesor jsem použil z řady STM32F4 s jádrem ARM Cortex-M4, který má daleko více možností i z ohledu debuggingu na vývoj softwaru oproti původnímu PIC.

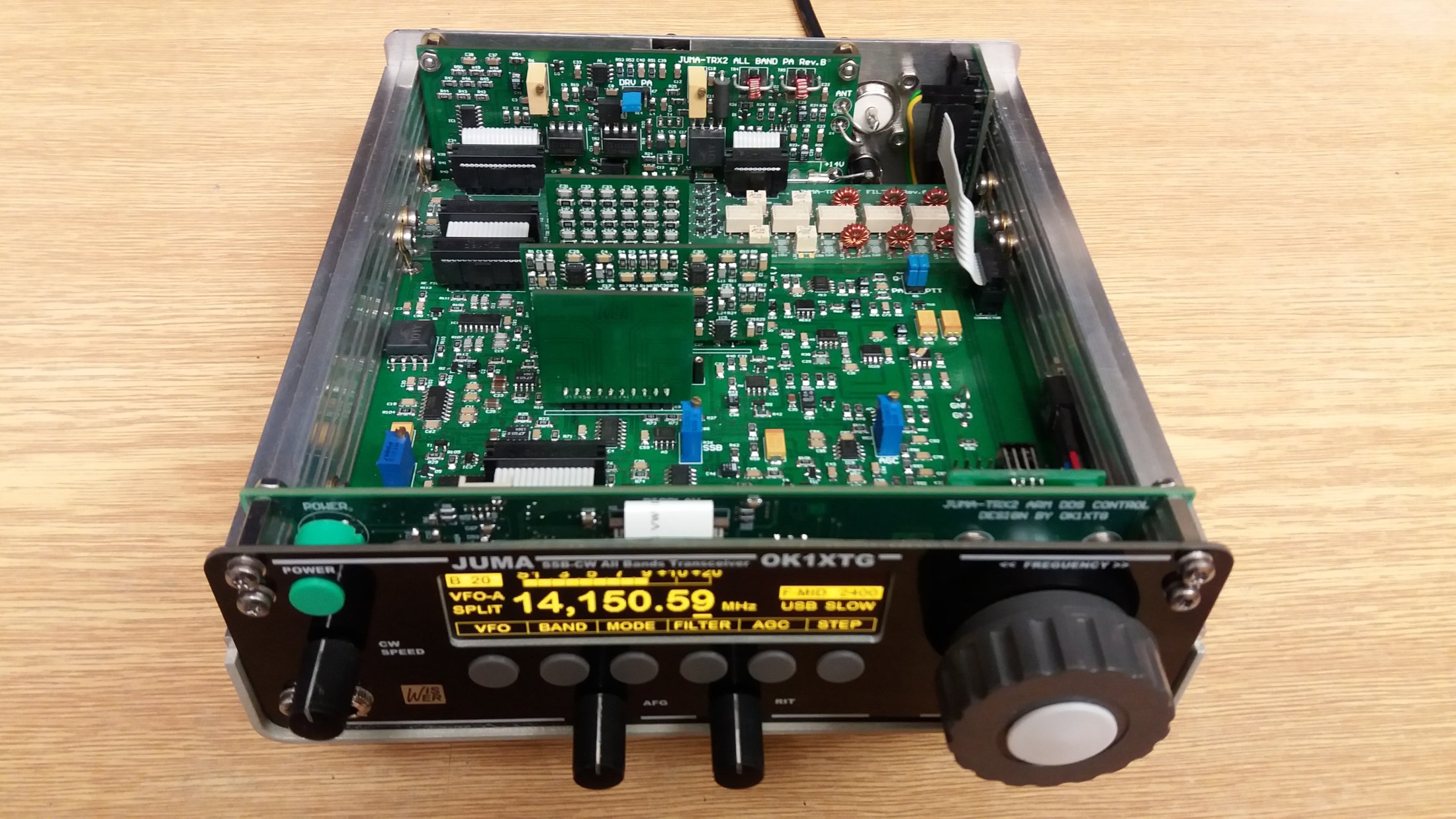

20170926 190356

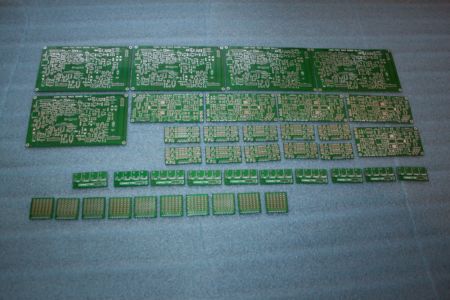

Dokumentace plošných spojů k projektu:

Níže uvedené jednotlivé dokumenty obsahují elektrická schémata zapojení, osazovací plány součástek, vyobrazení jednotlivých vrstev plošných spojů, realistické náhledy a 3D zobrazení osazených desek.

Důležité upozornění: Tyto dokumenty jsou určeny pouze pro vlastní osobní potřebu. Společnost WIDE SERVIS a provozovatel těchto stránek nenesou žádnou zodpovědnost za případné finanční ztráty, škody na majetku a zdraví vzniklé při použití těchto dokumentů.

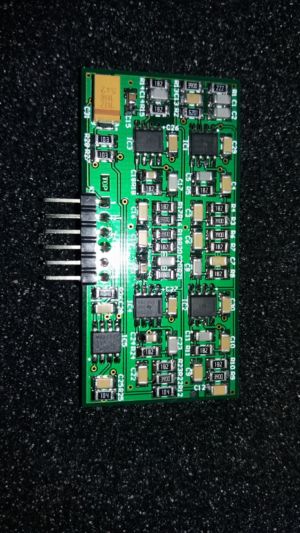

Polyphase Board - 3D Thumbnail

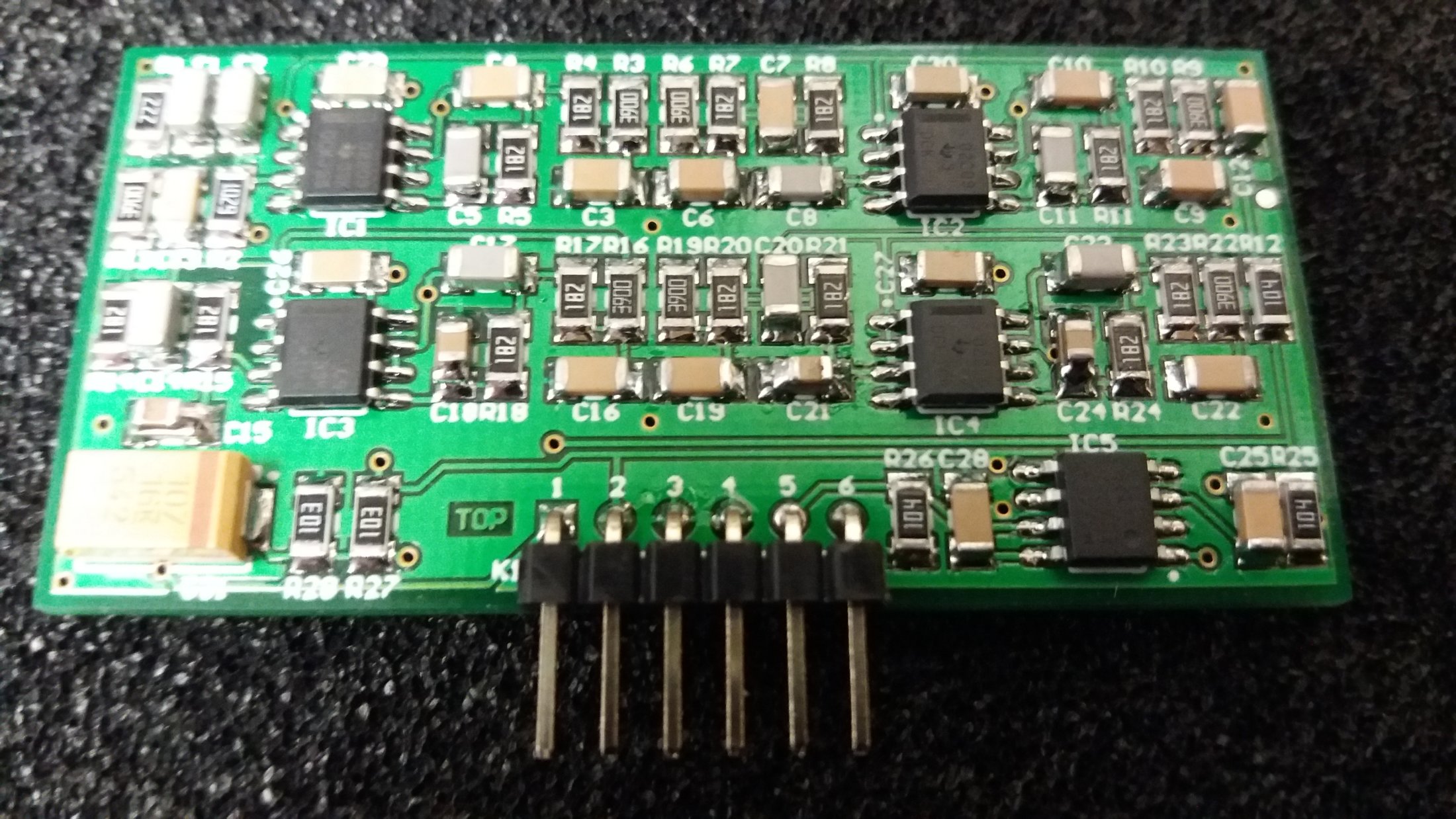

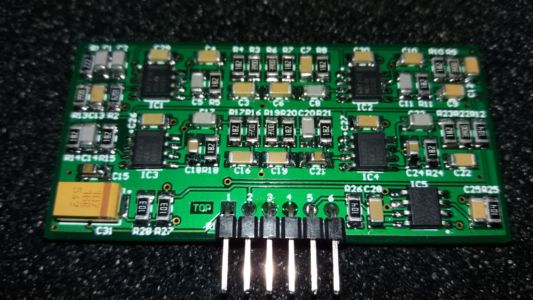

Polyphase Board – vychází z originálního zapojení.


Roofing Filter FL2 - 3D Thumbnail

Roofing Filter FL2 Board – vychází z originálního zapojení.

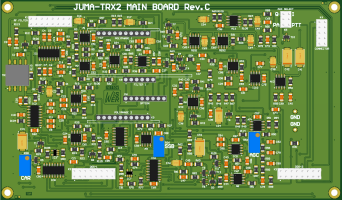

Main Board - 3D Thumbnail

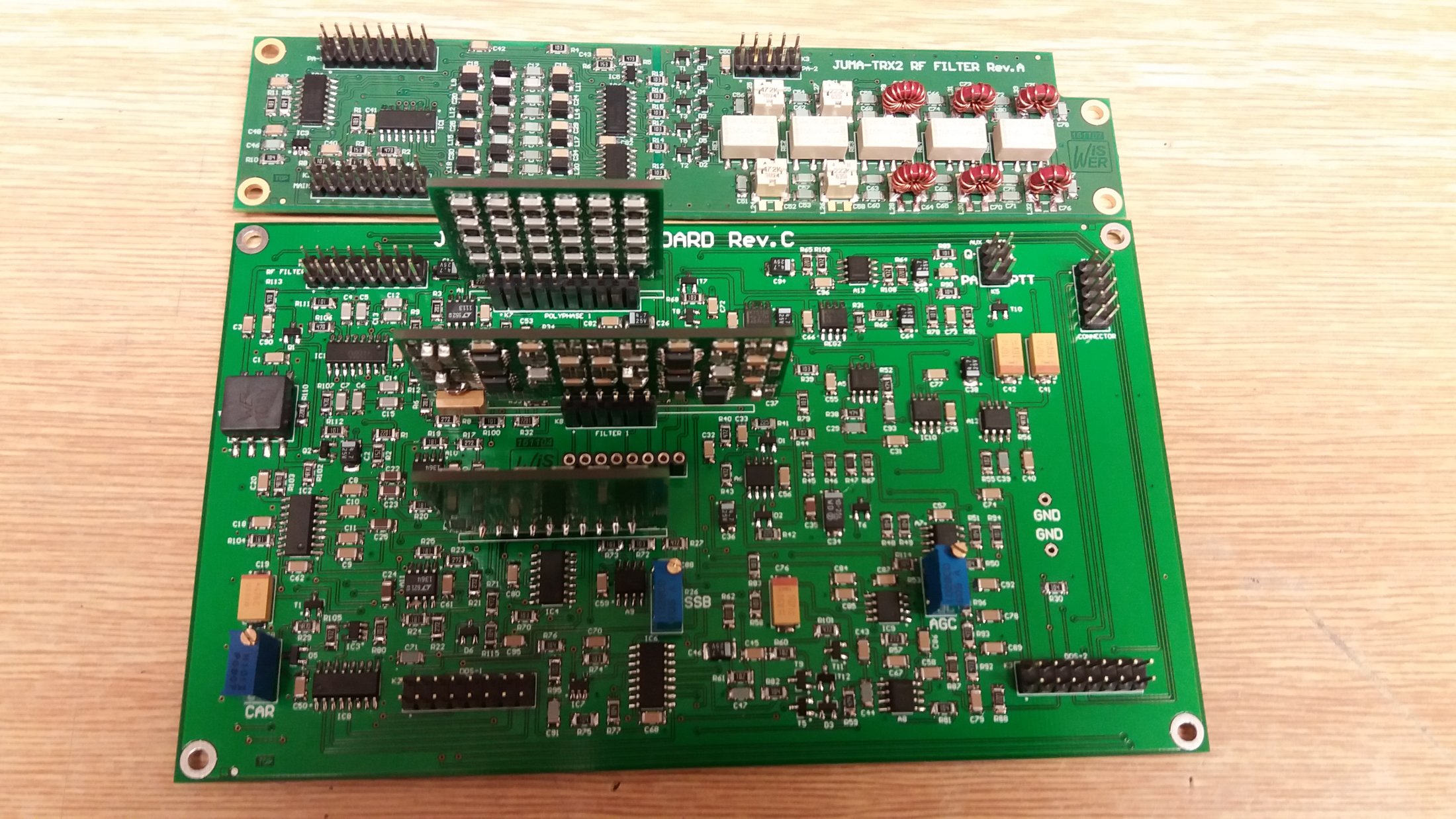

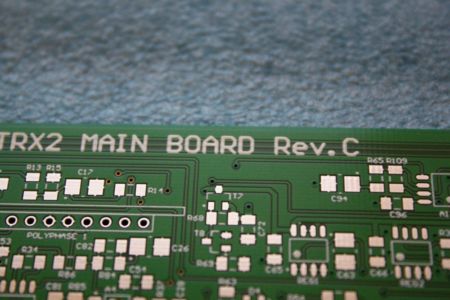

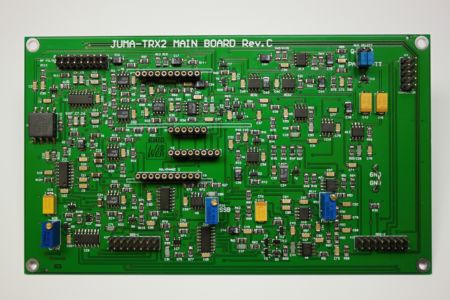

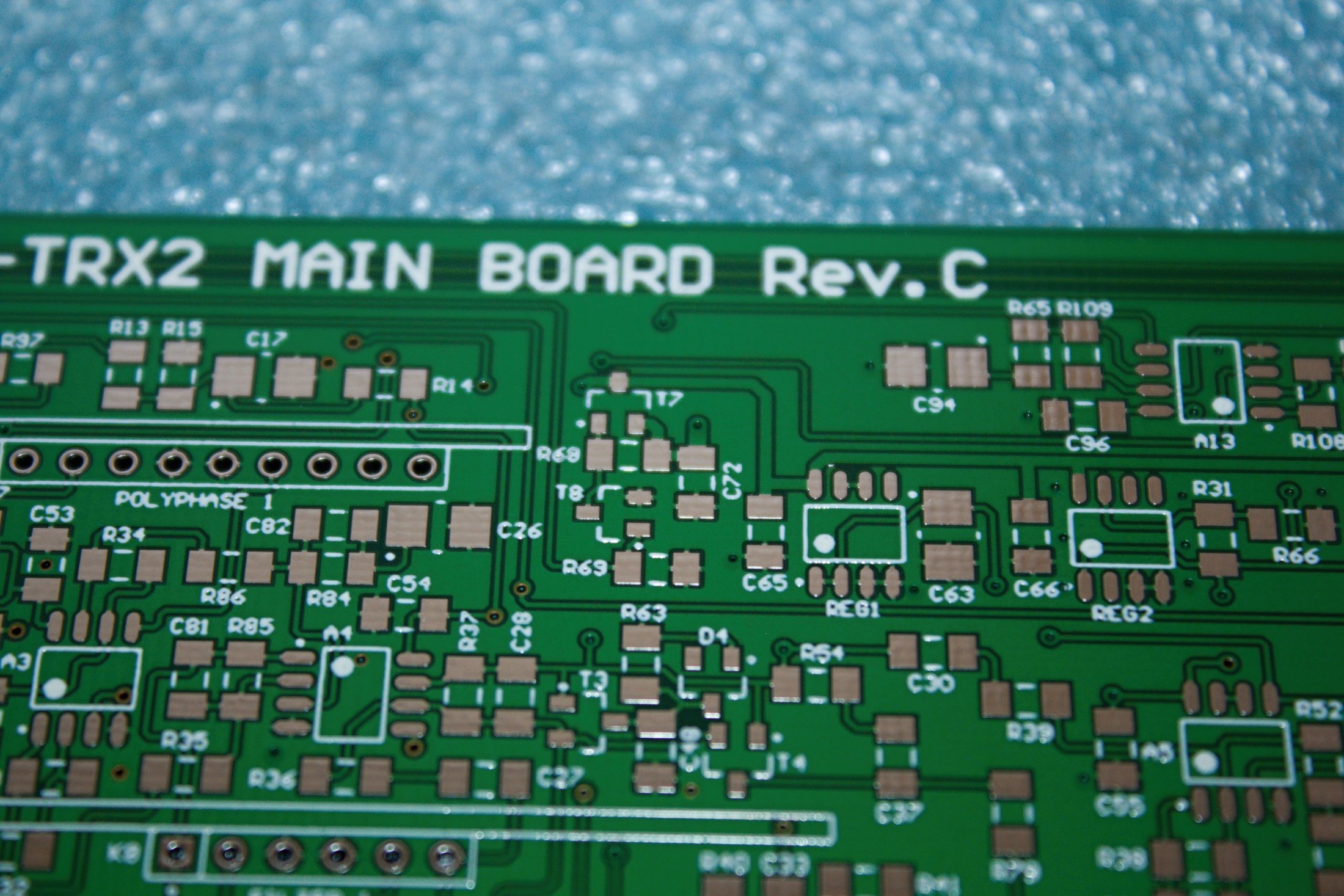

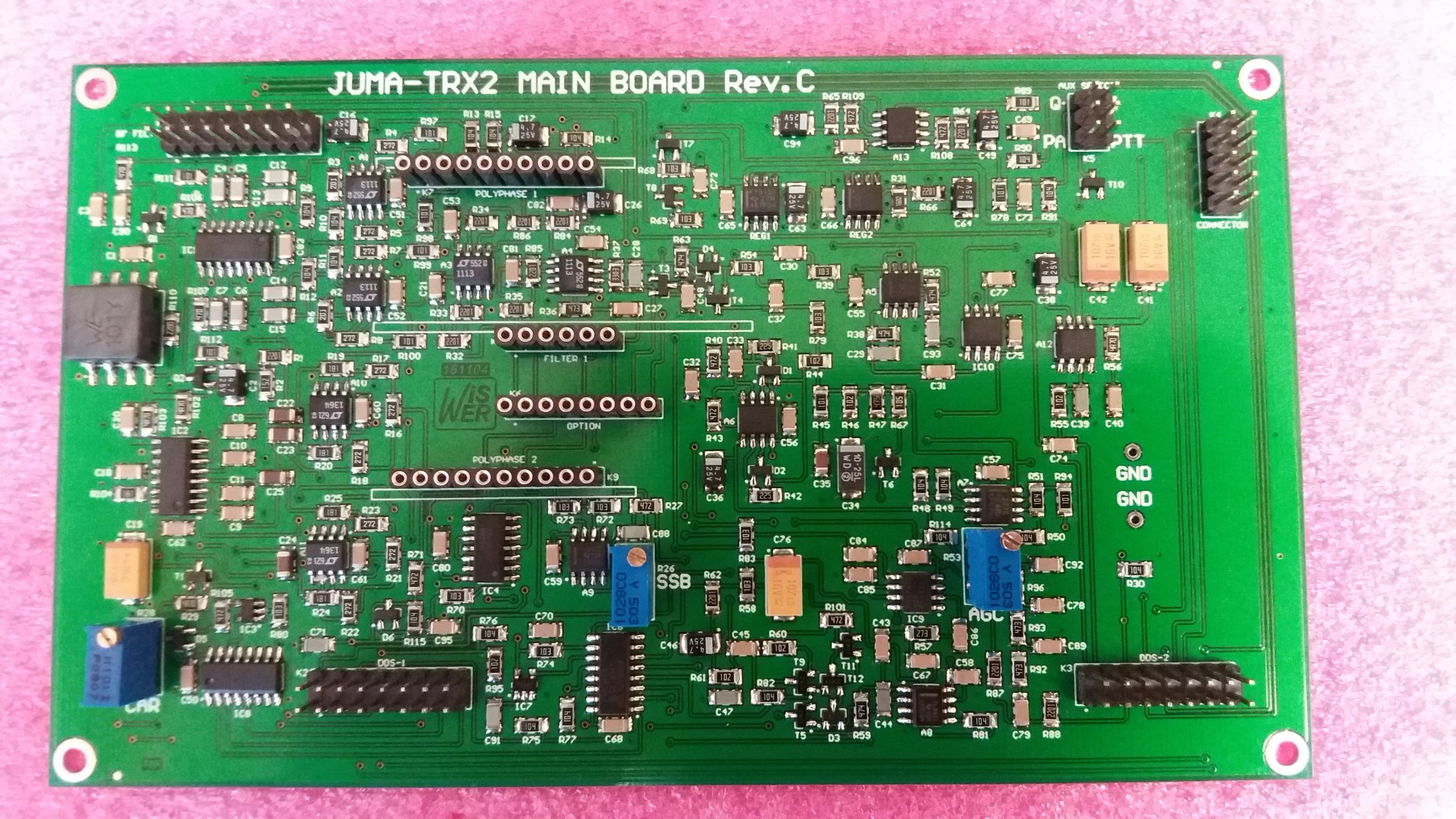

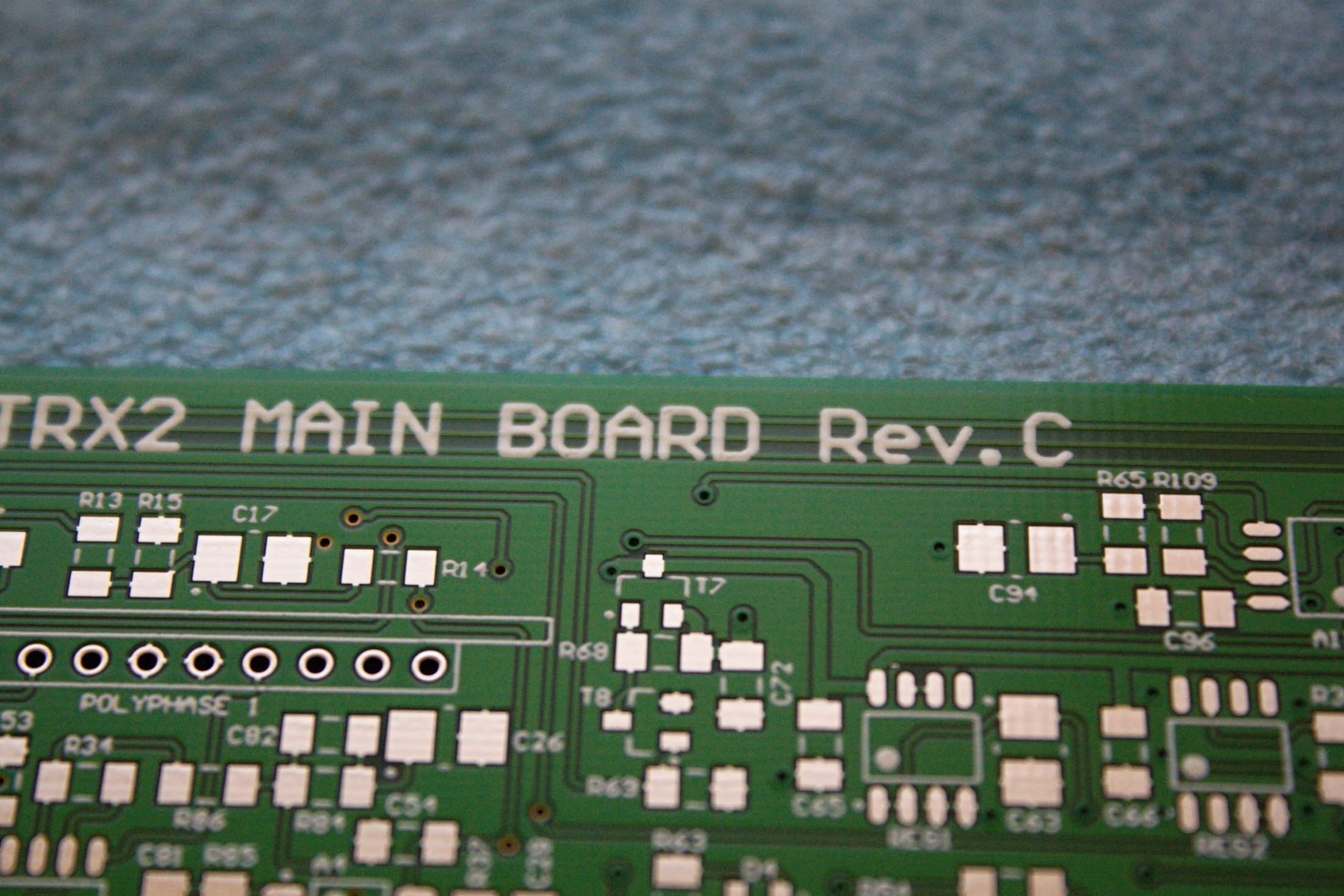

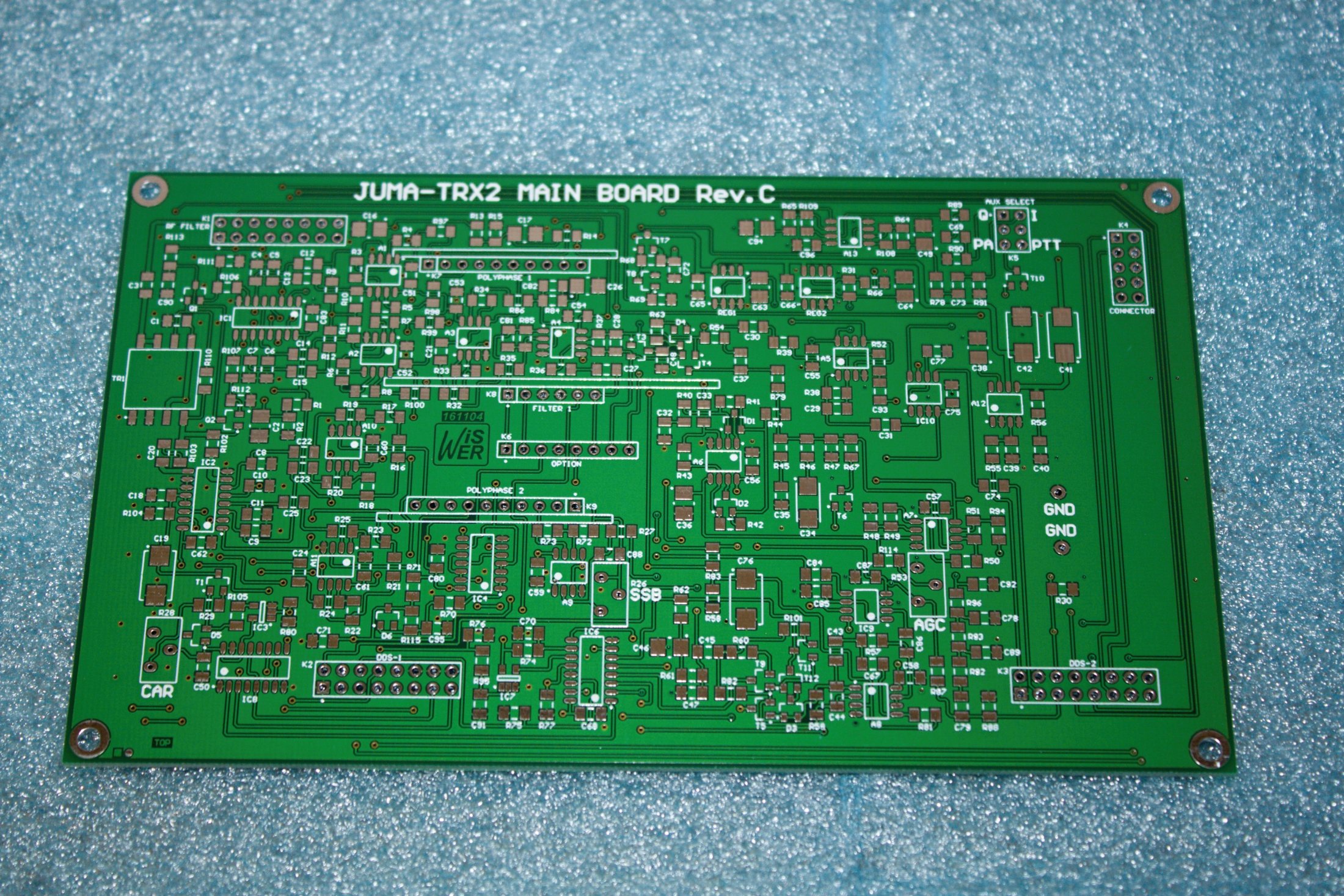

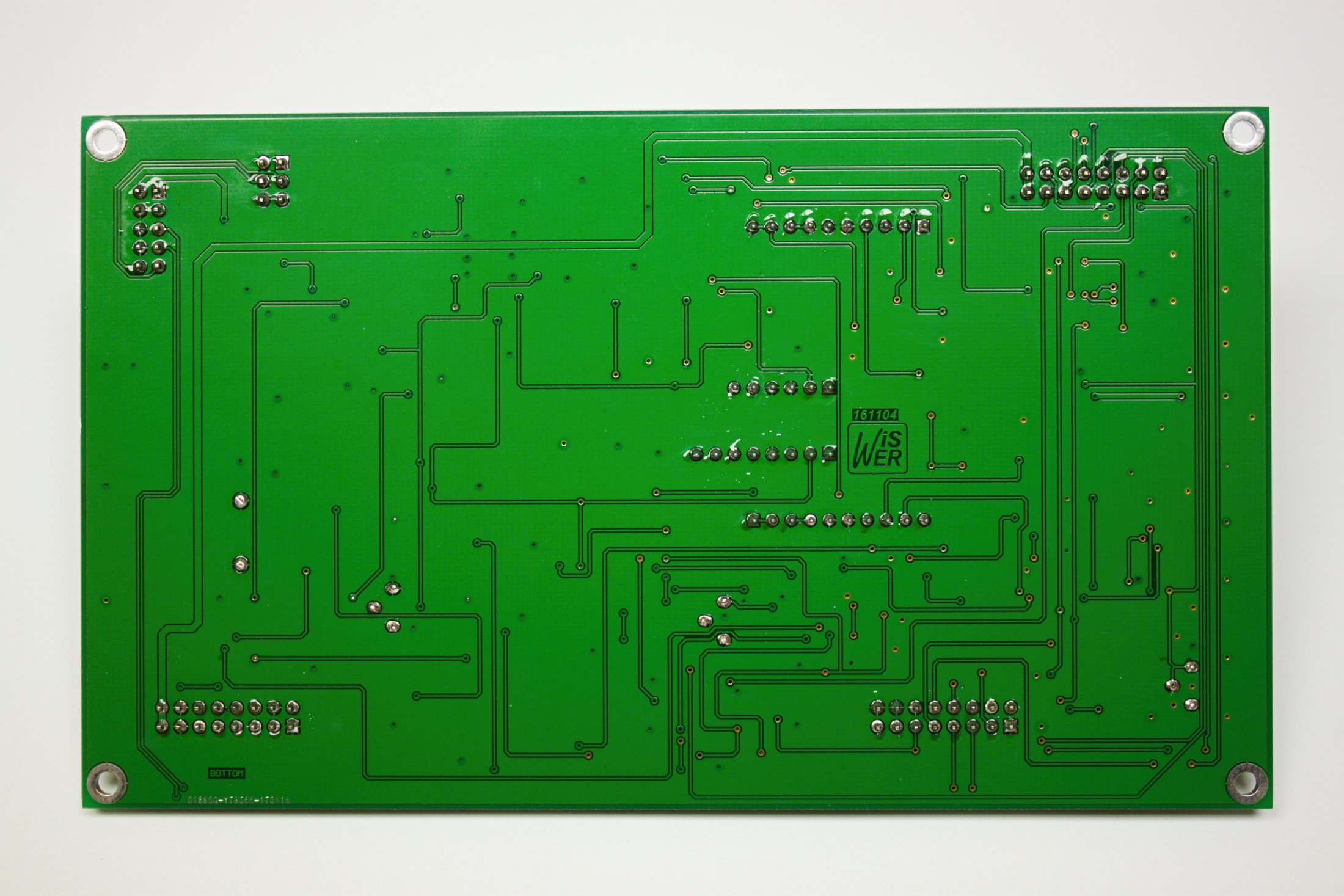

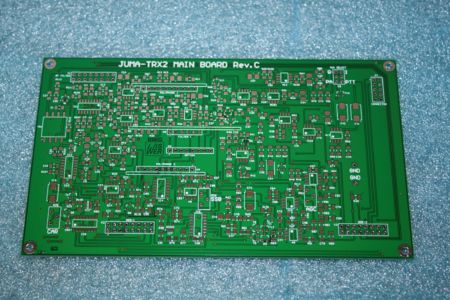

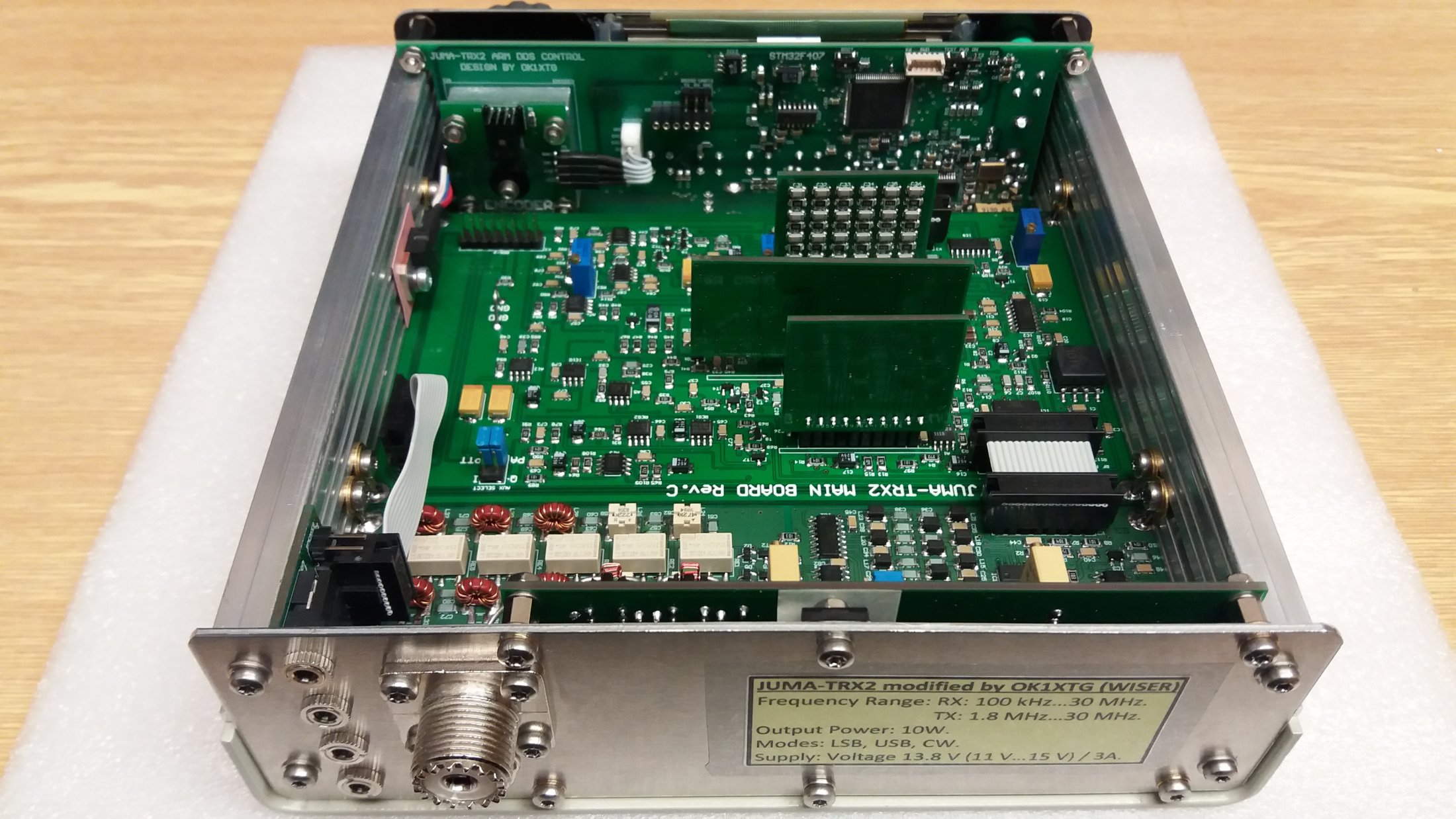

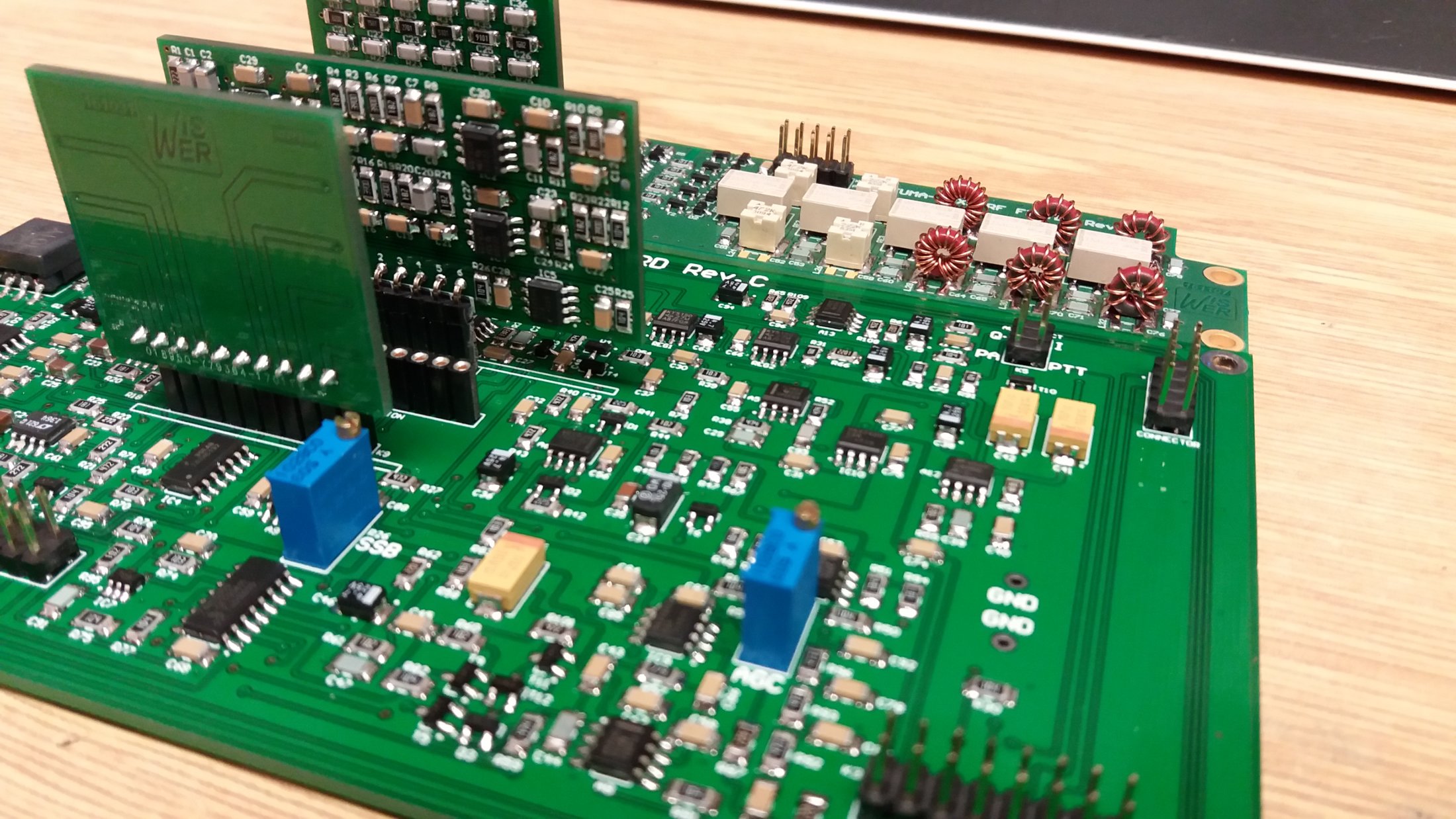

Main Board Rev.C – vychází z originálního zapojení, částečně upravené.

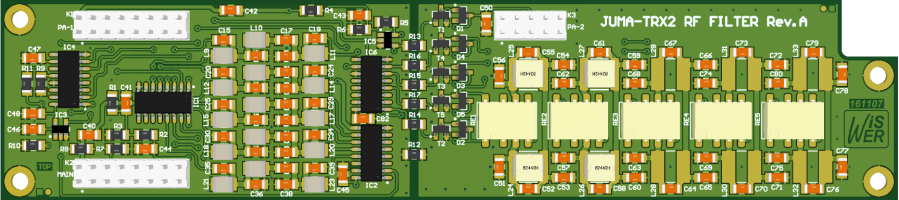

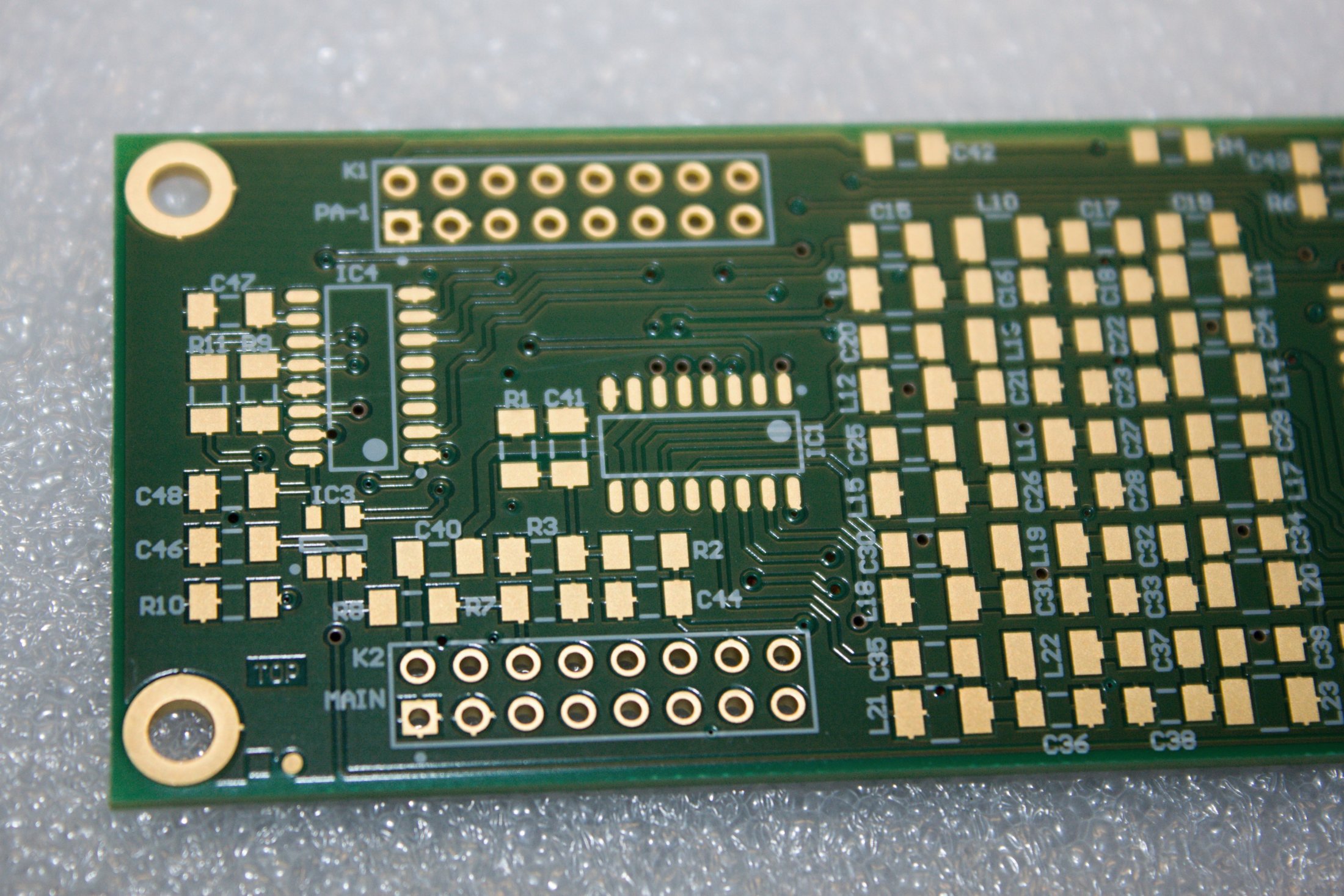

RF Filter - 3D Thumbnail

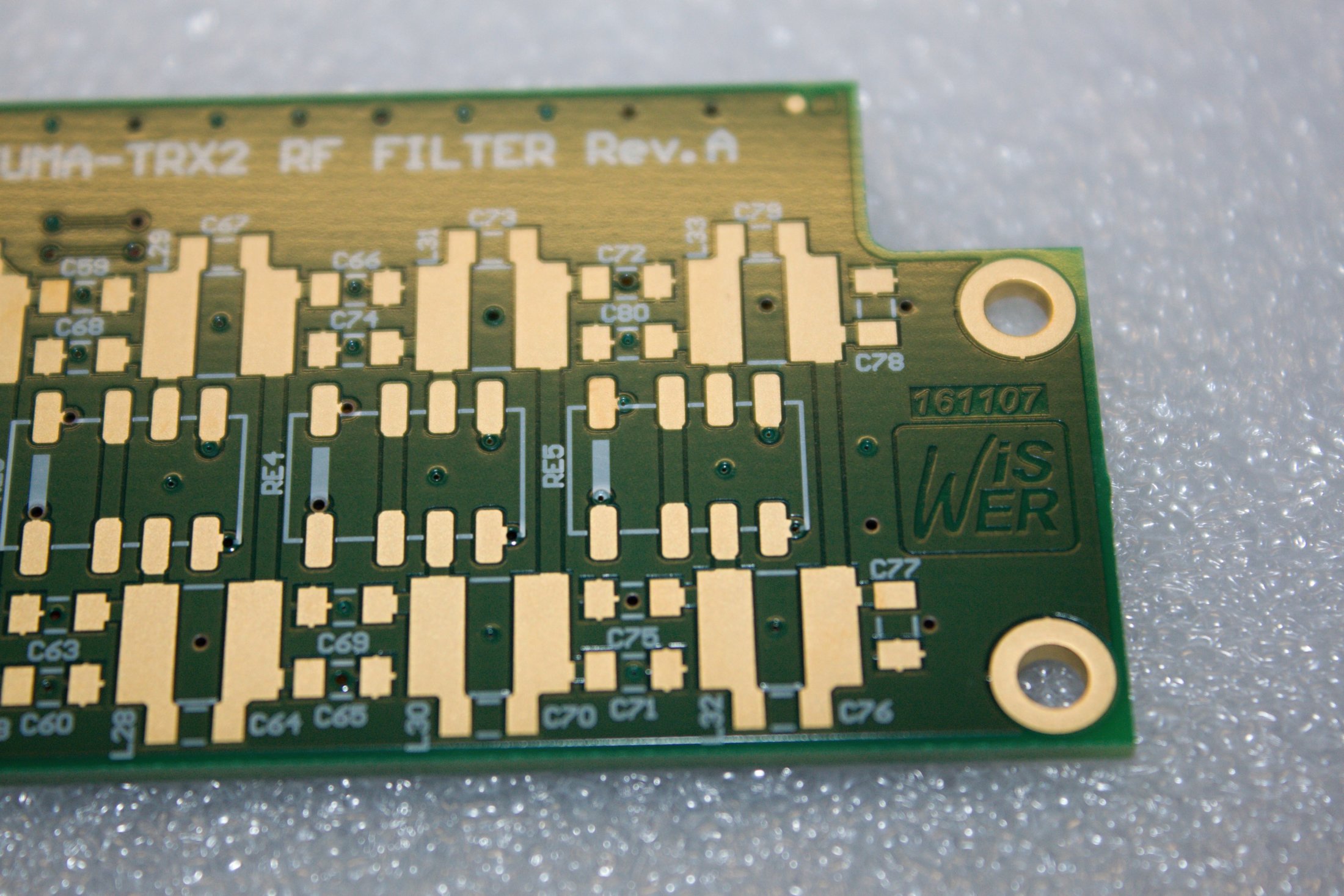

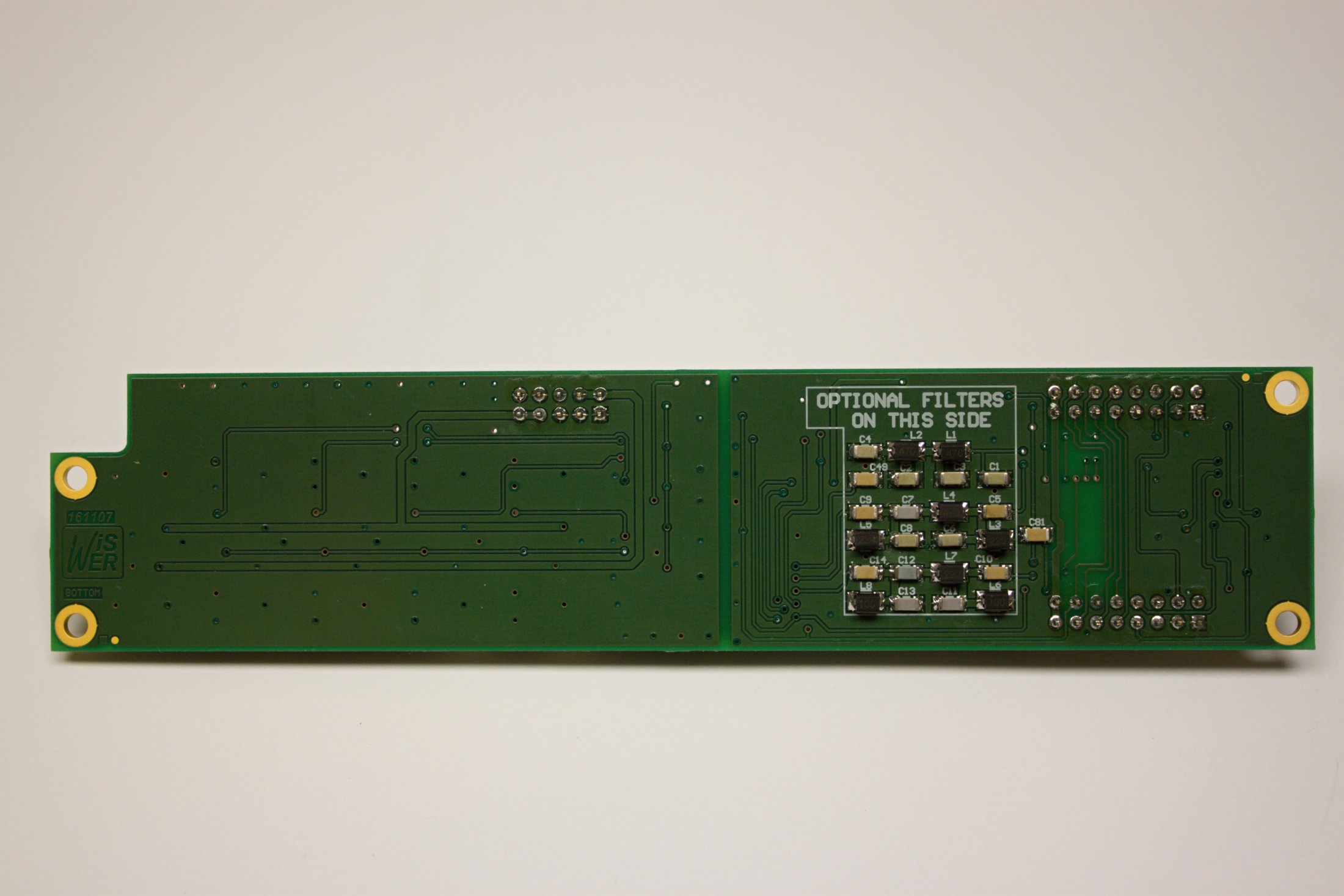

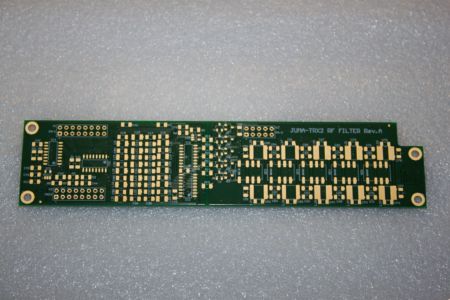

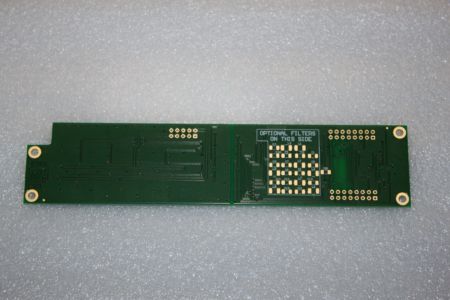

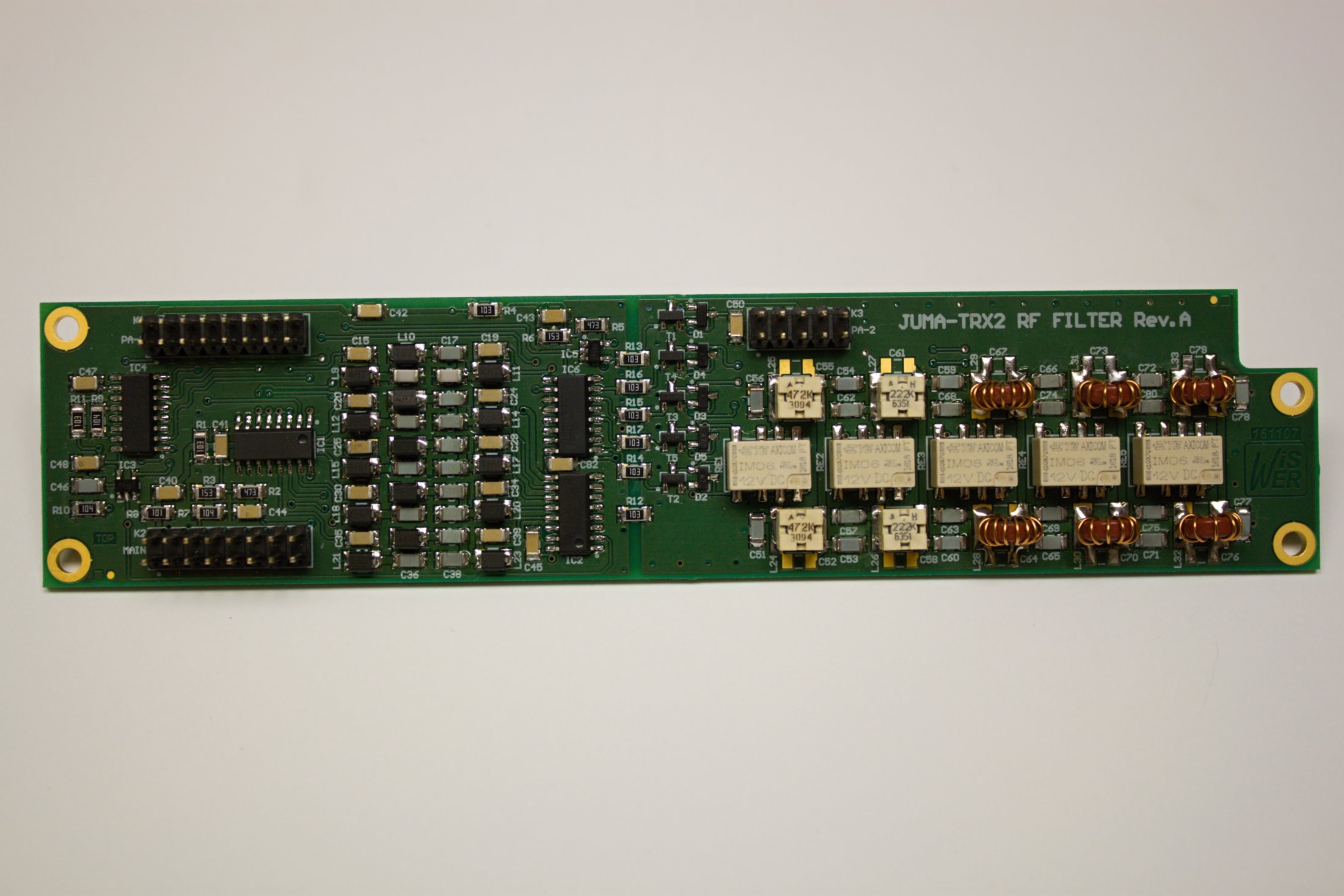

RF Filter Board Rev.A – vychází z originálního zapojení.

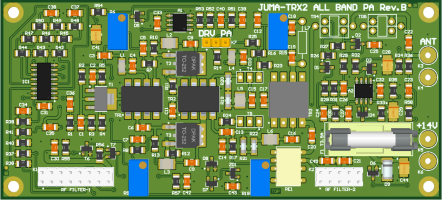

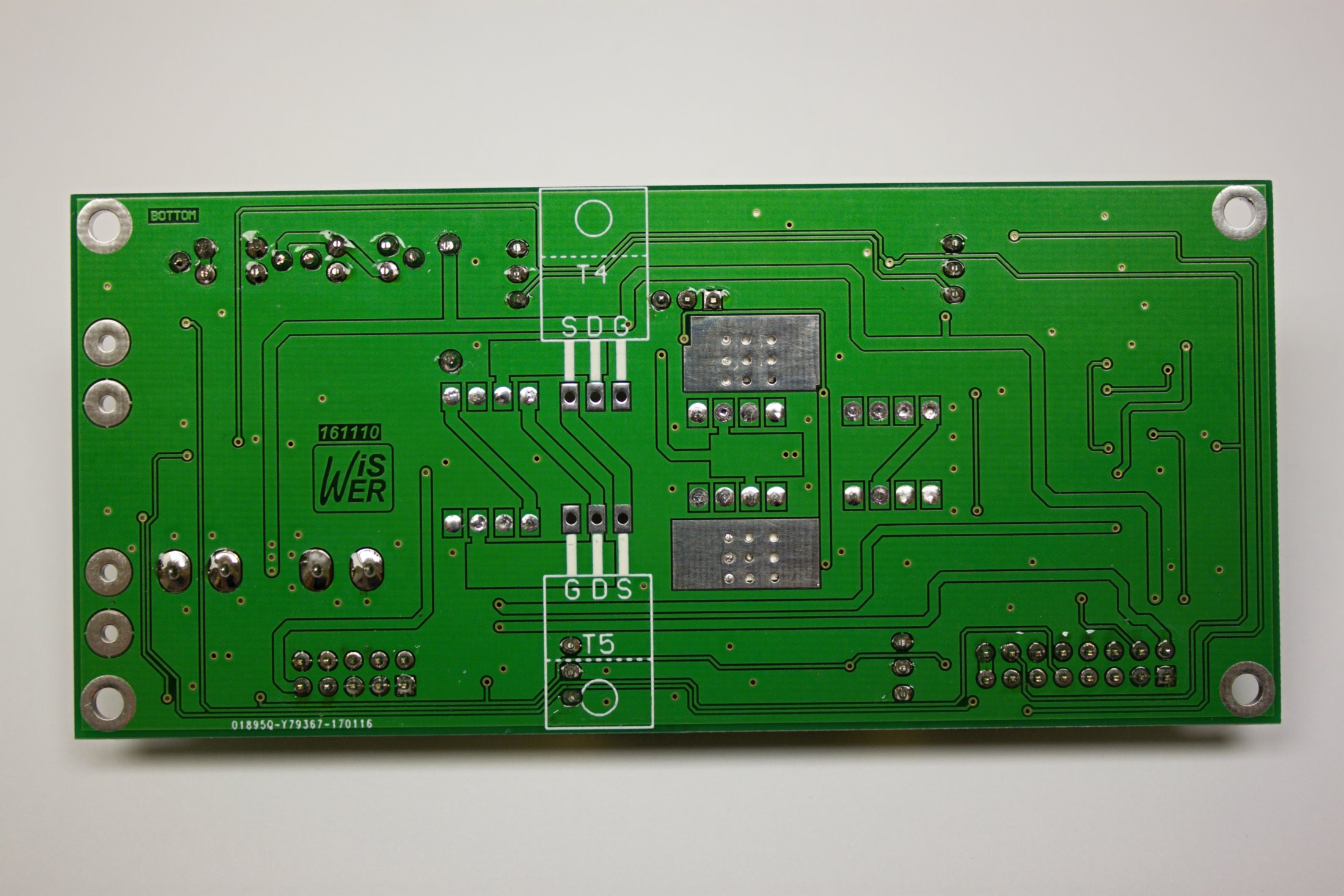

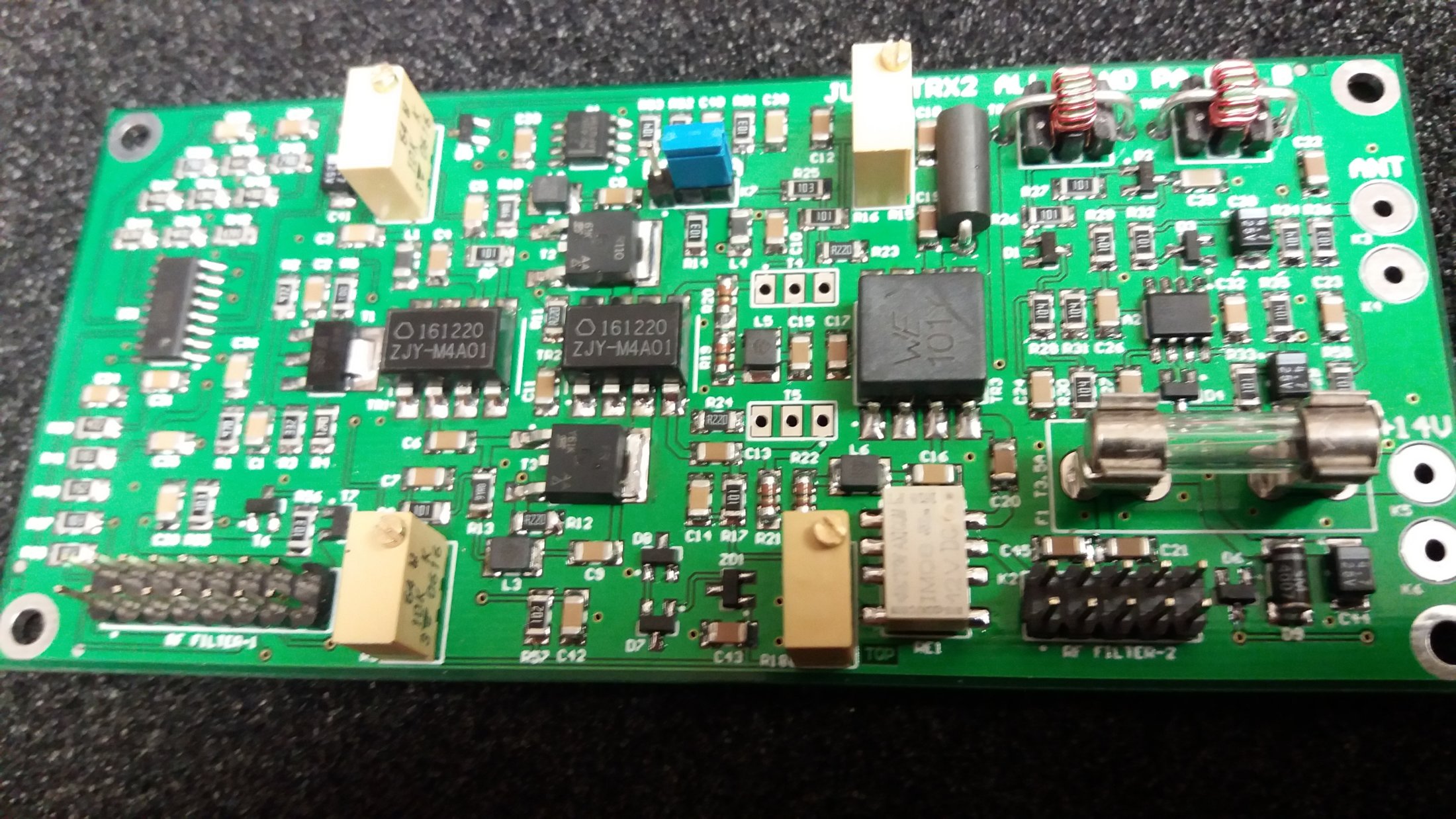

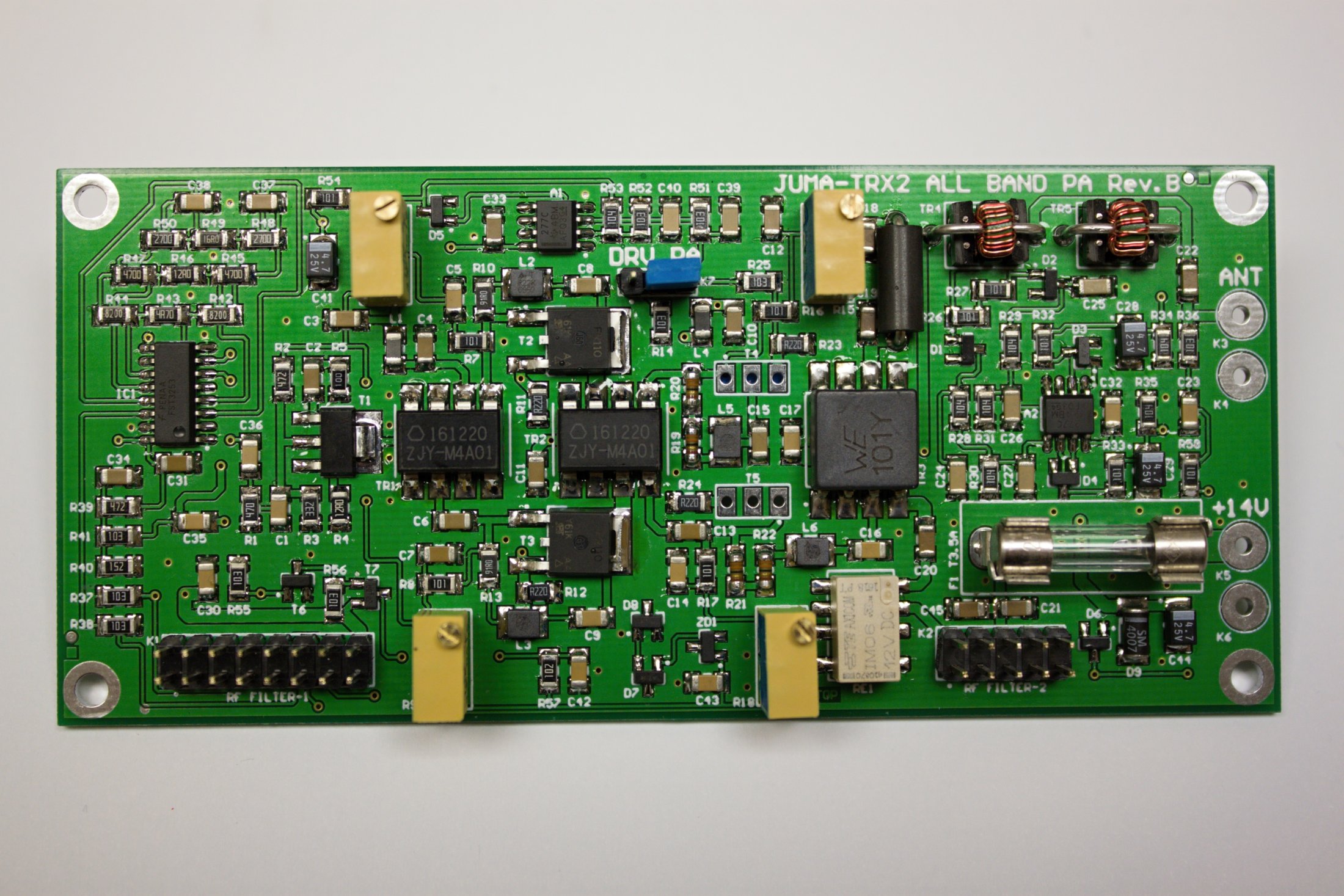

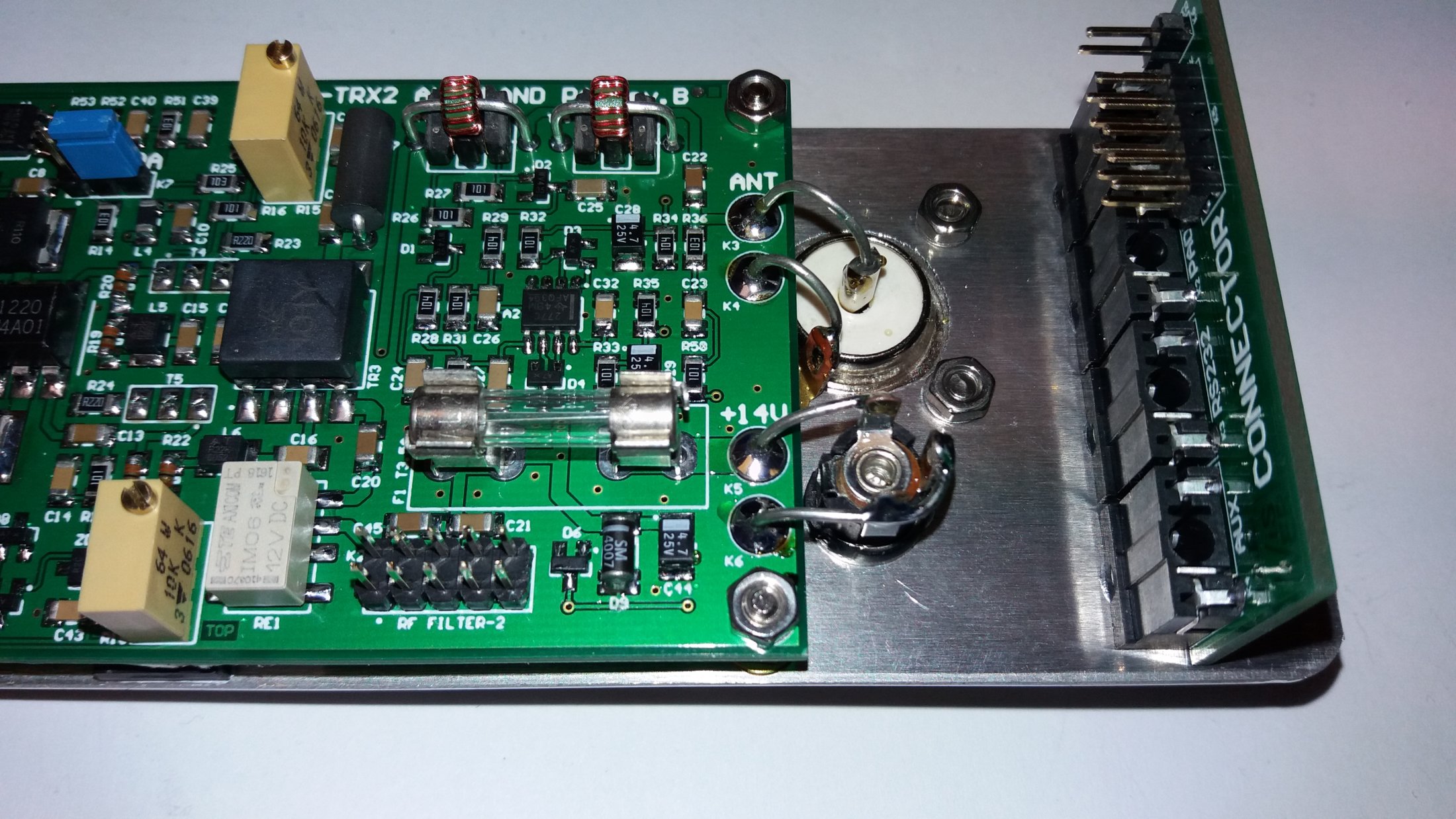

PA 10W - 3D Thumbnail

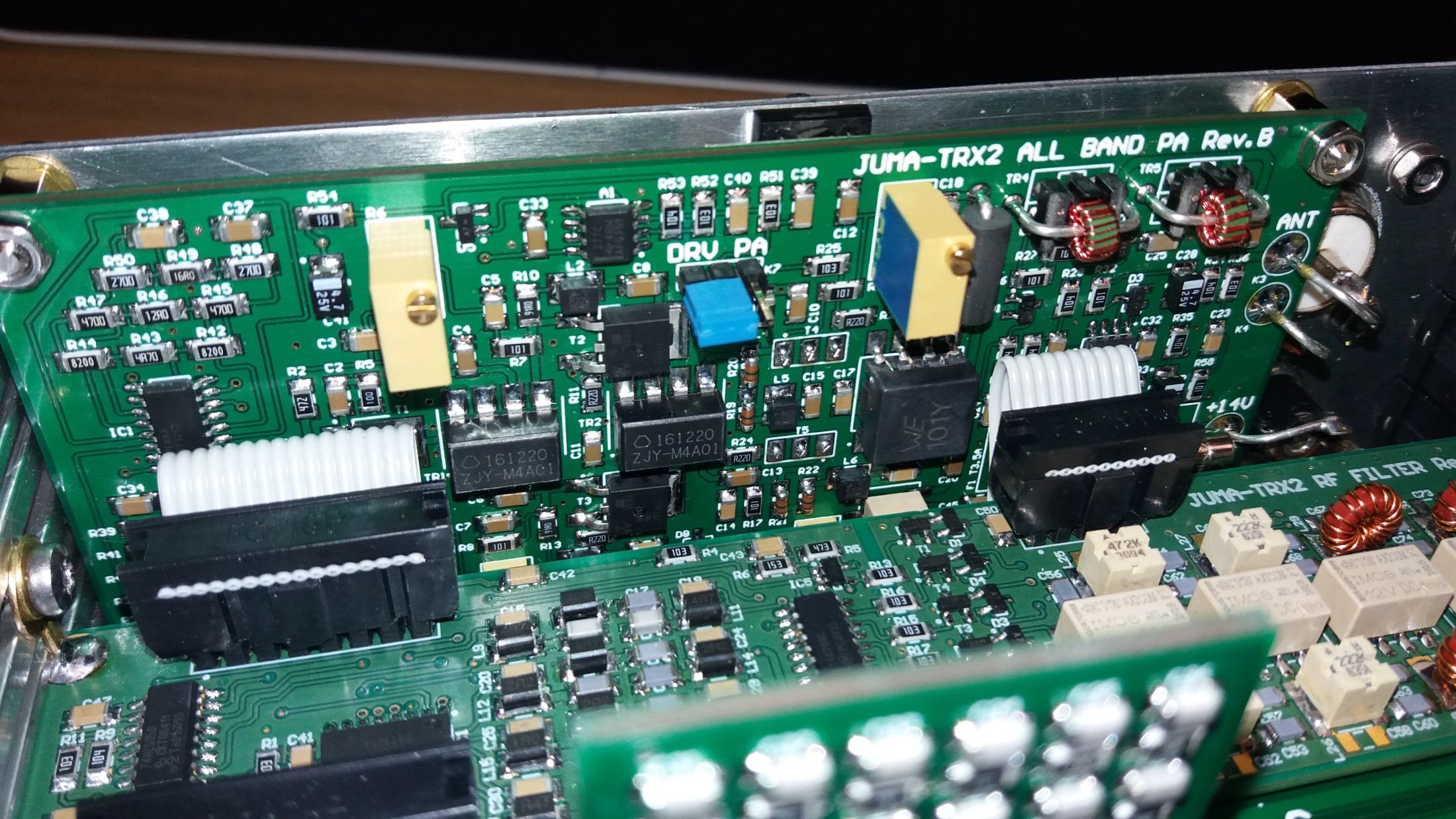

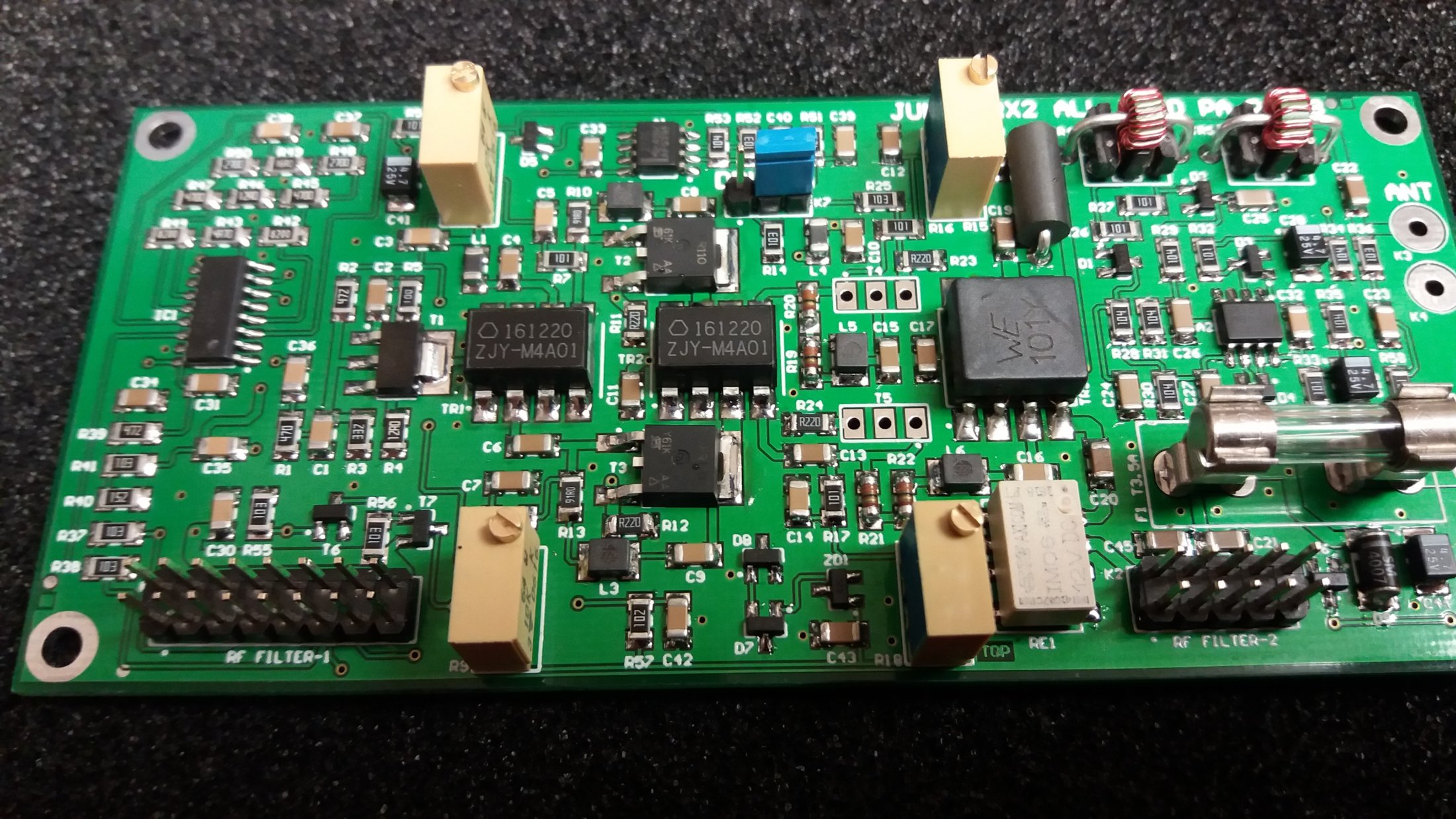

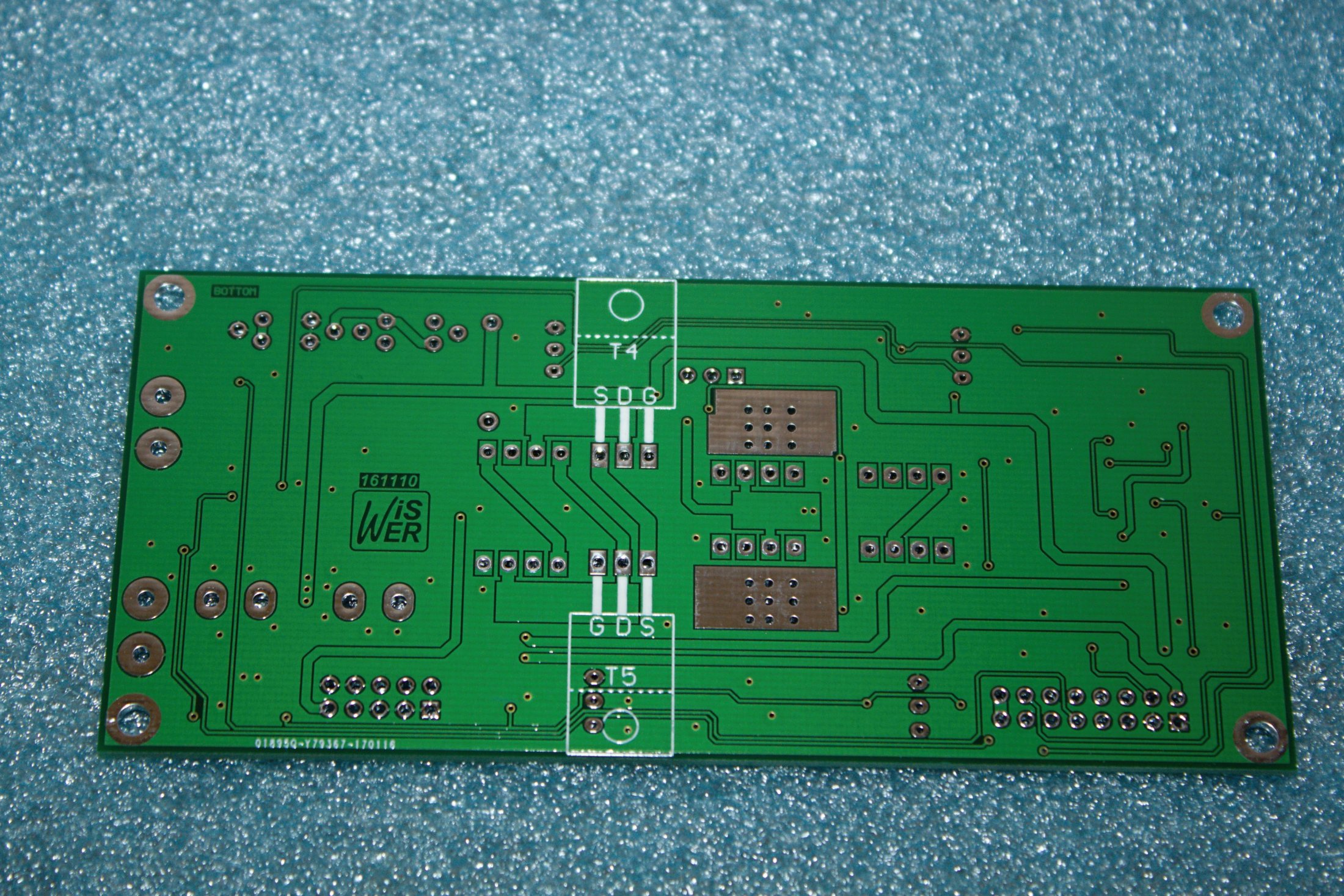

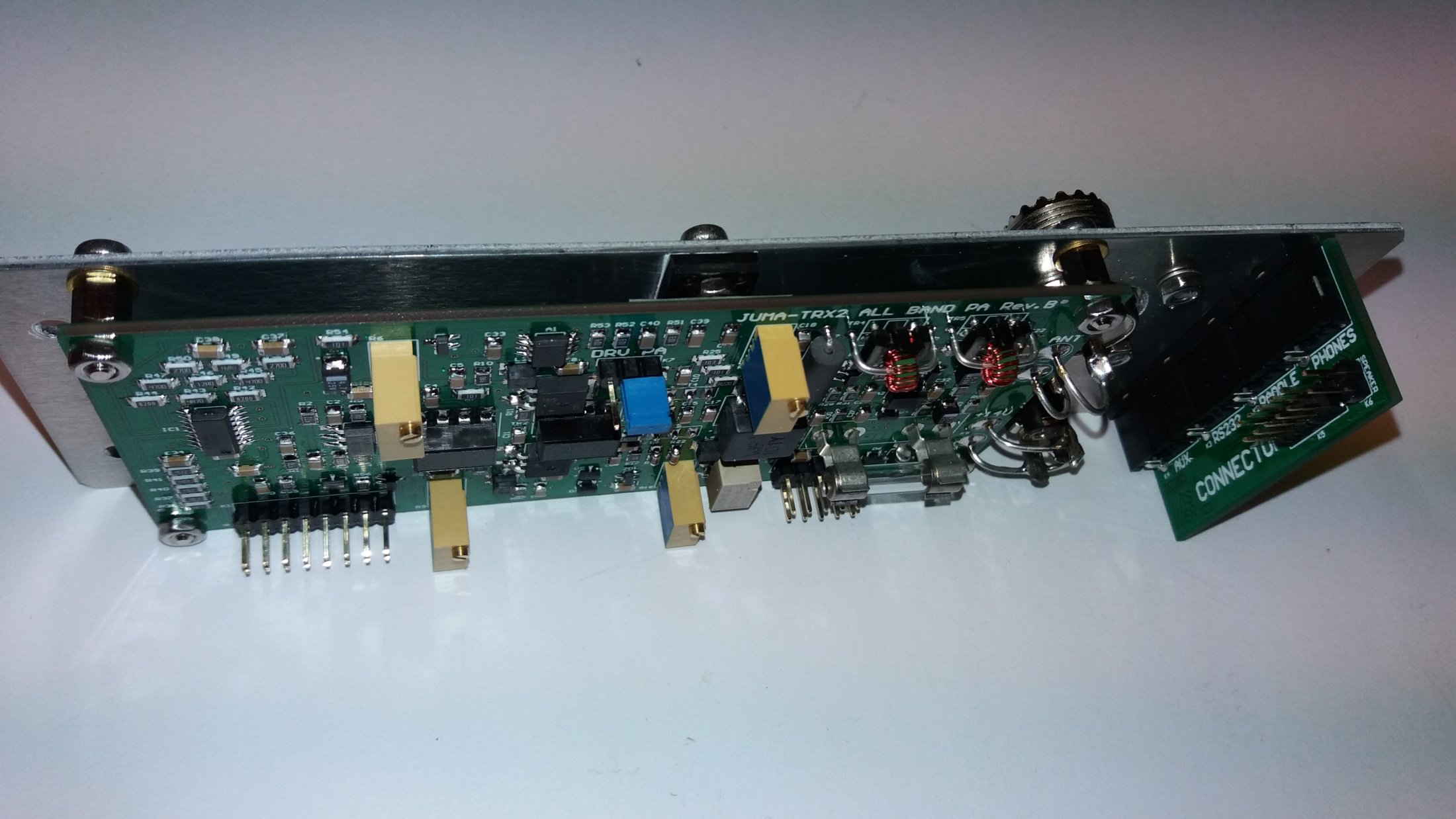

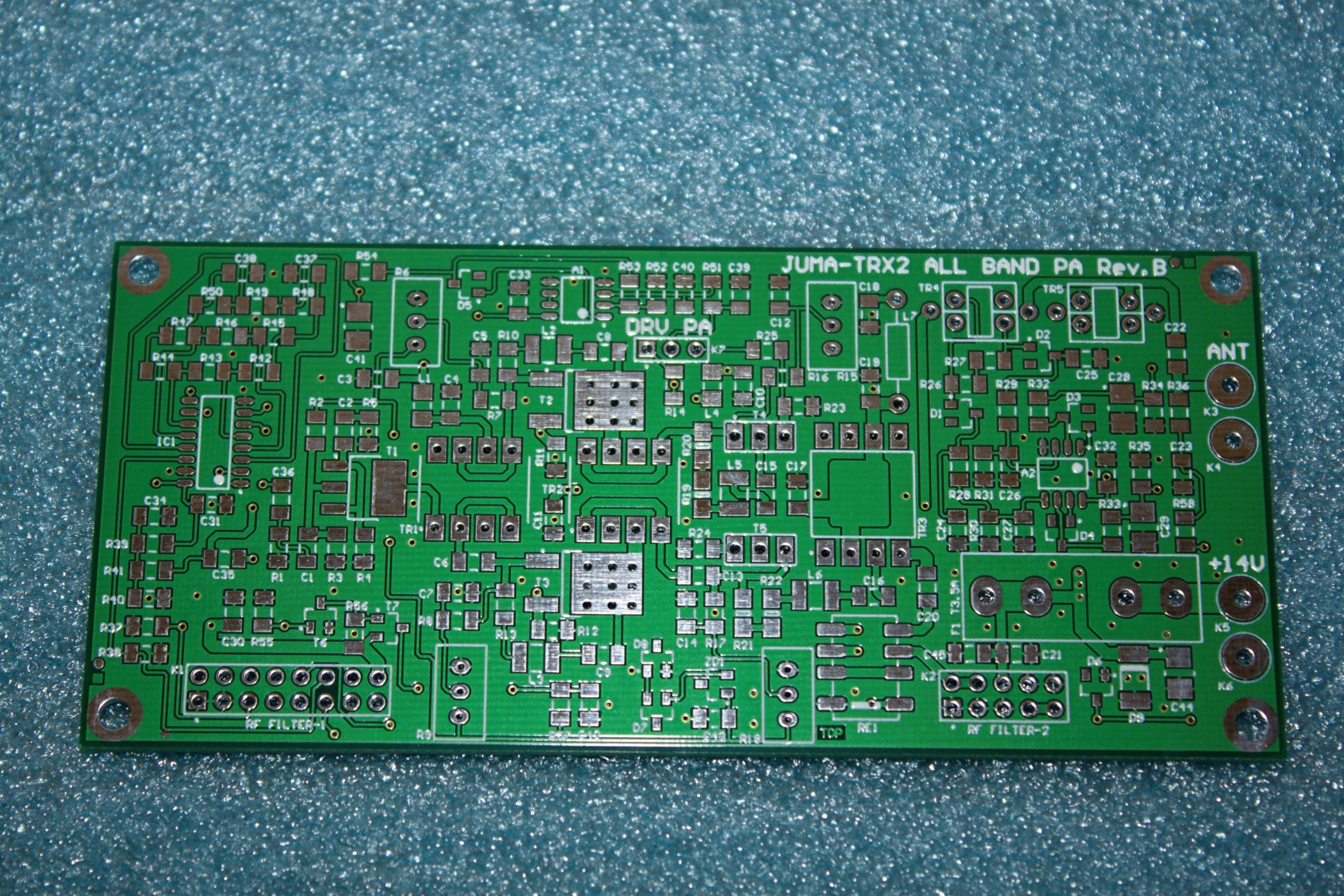

PA 10W All Band Board Rev.B – vychází z originálního zapojení, částečně upravené.

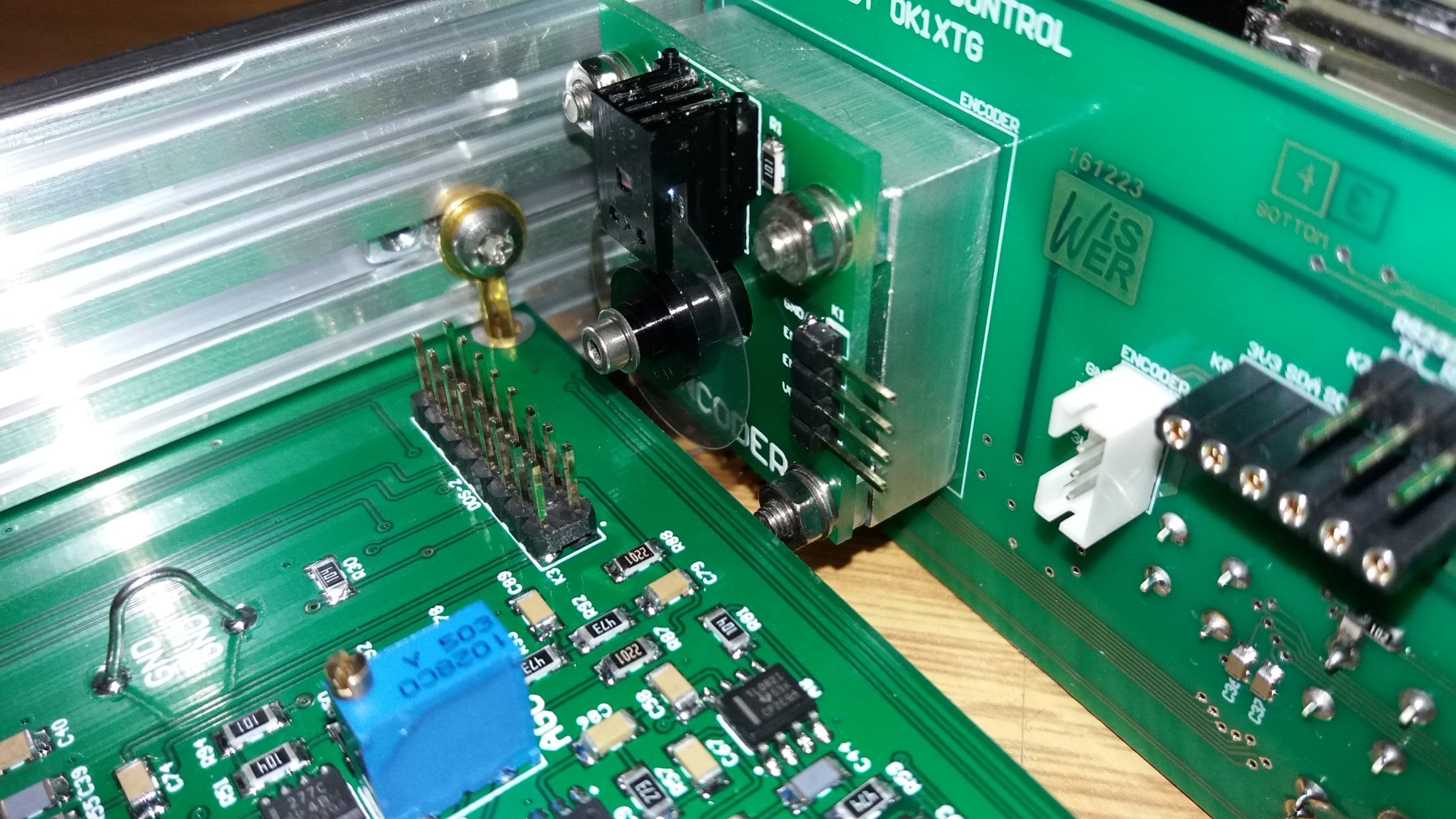

Encoder Board - 3D Thumbnail

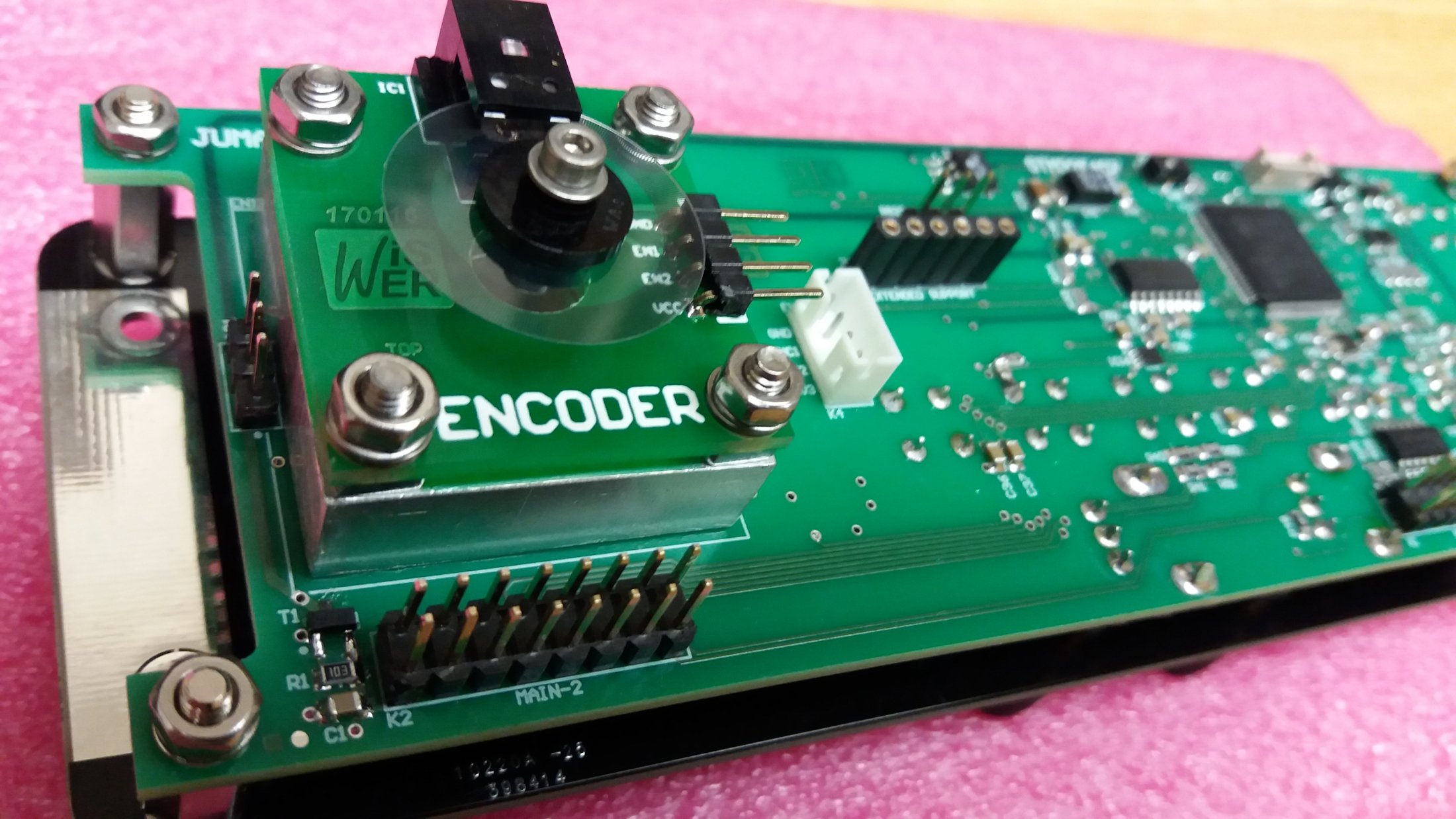

Encoder Board – vlastní návrh, použité pro encodér domácí výroby, v příštím vydání řídící desky nebude potřeba.

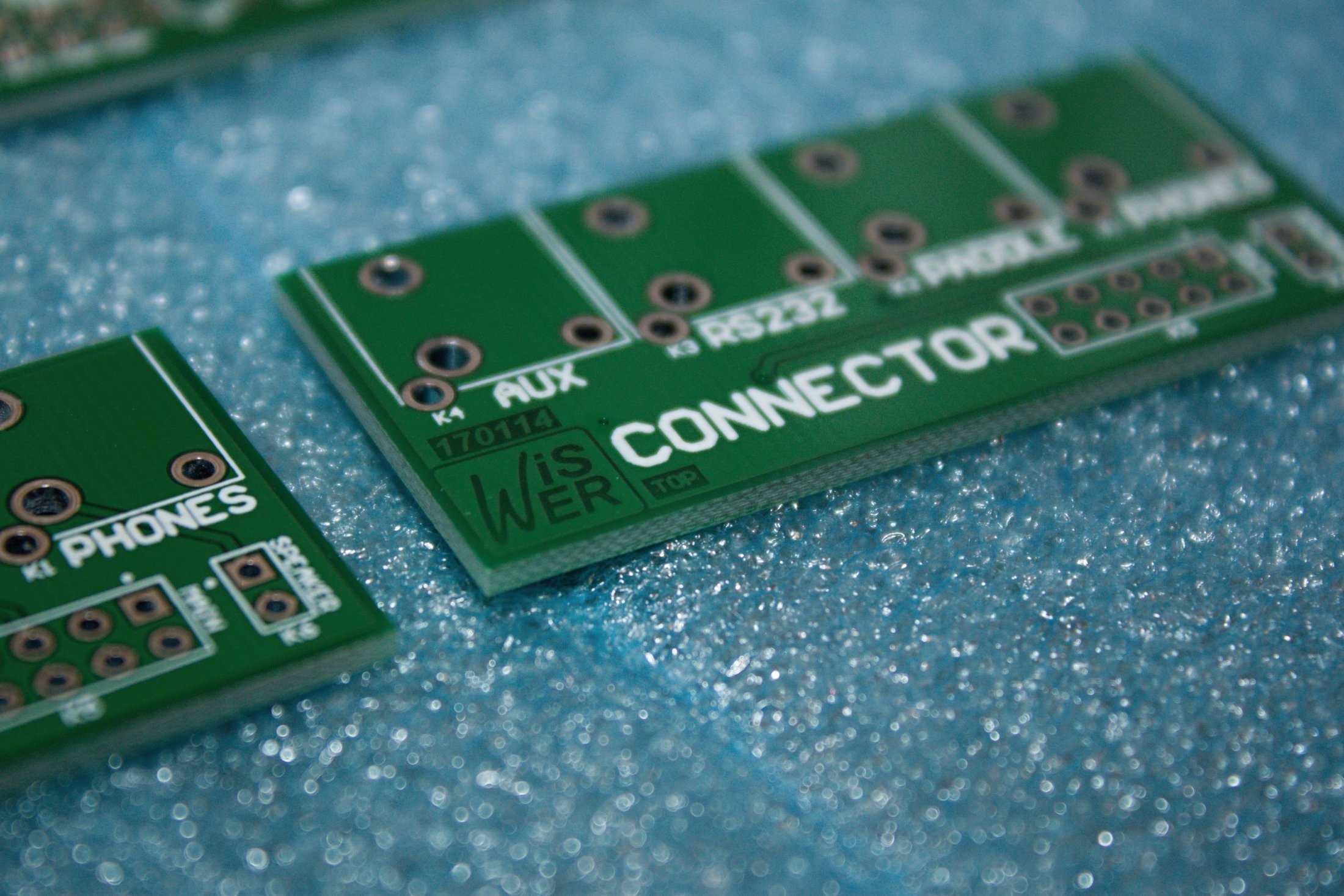

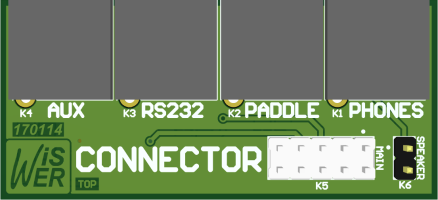

Connector - 3D Thumbnail

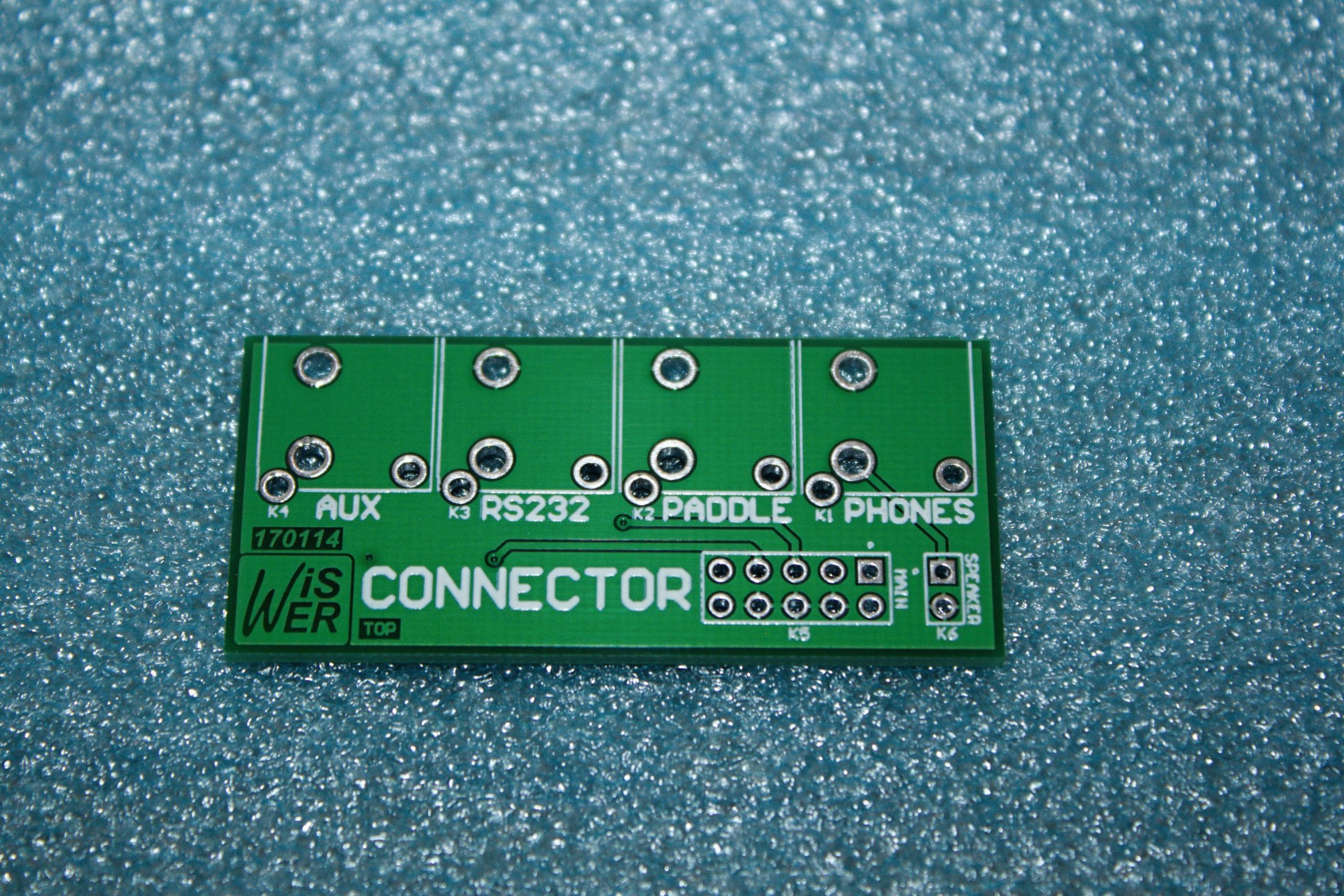

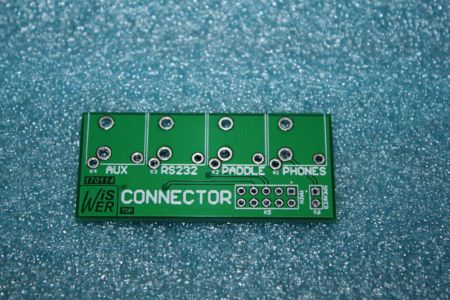

Connector Board – vychází z originálního zapojení.

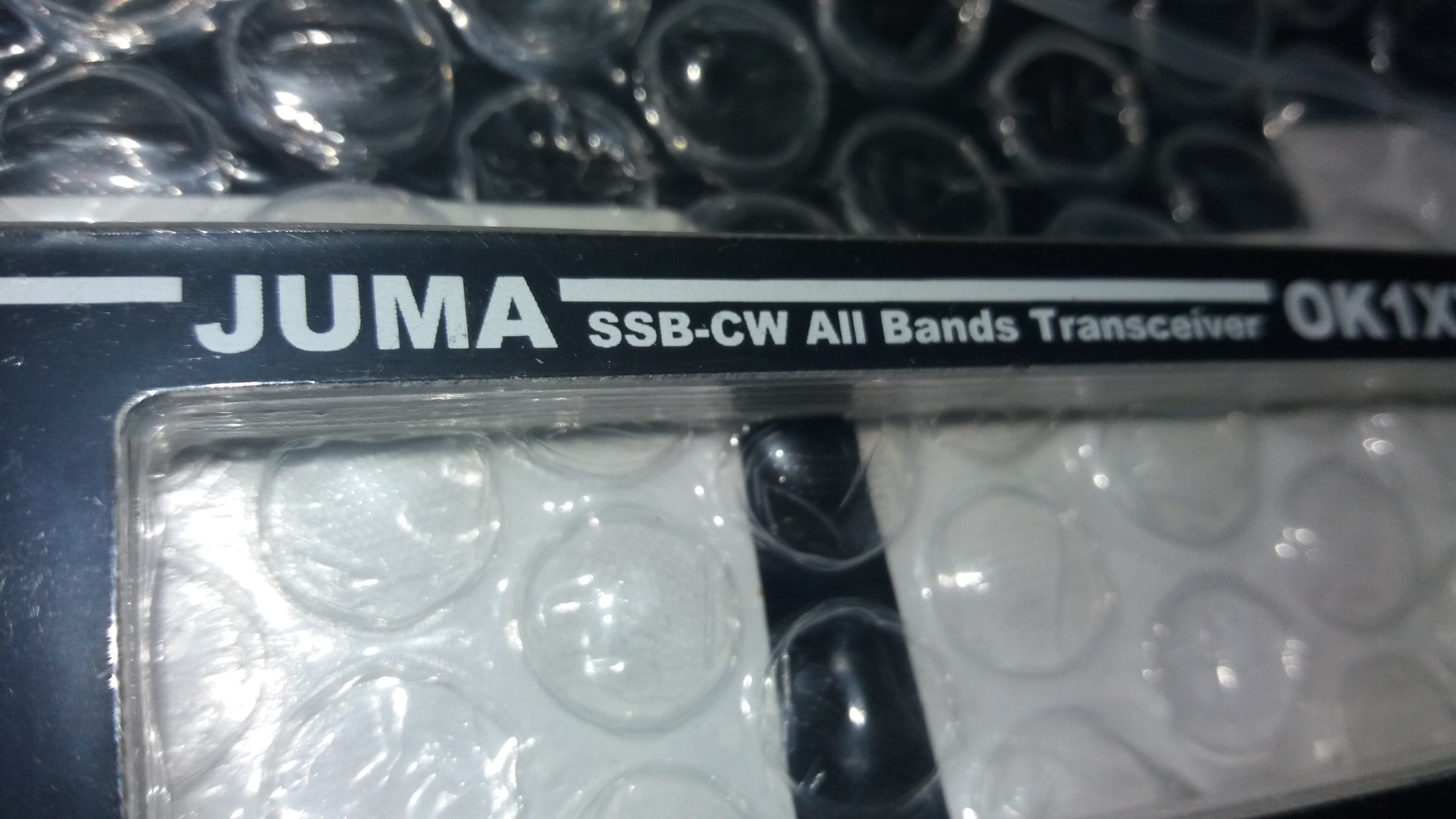

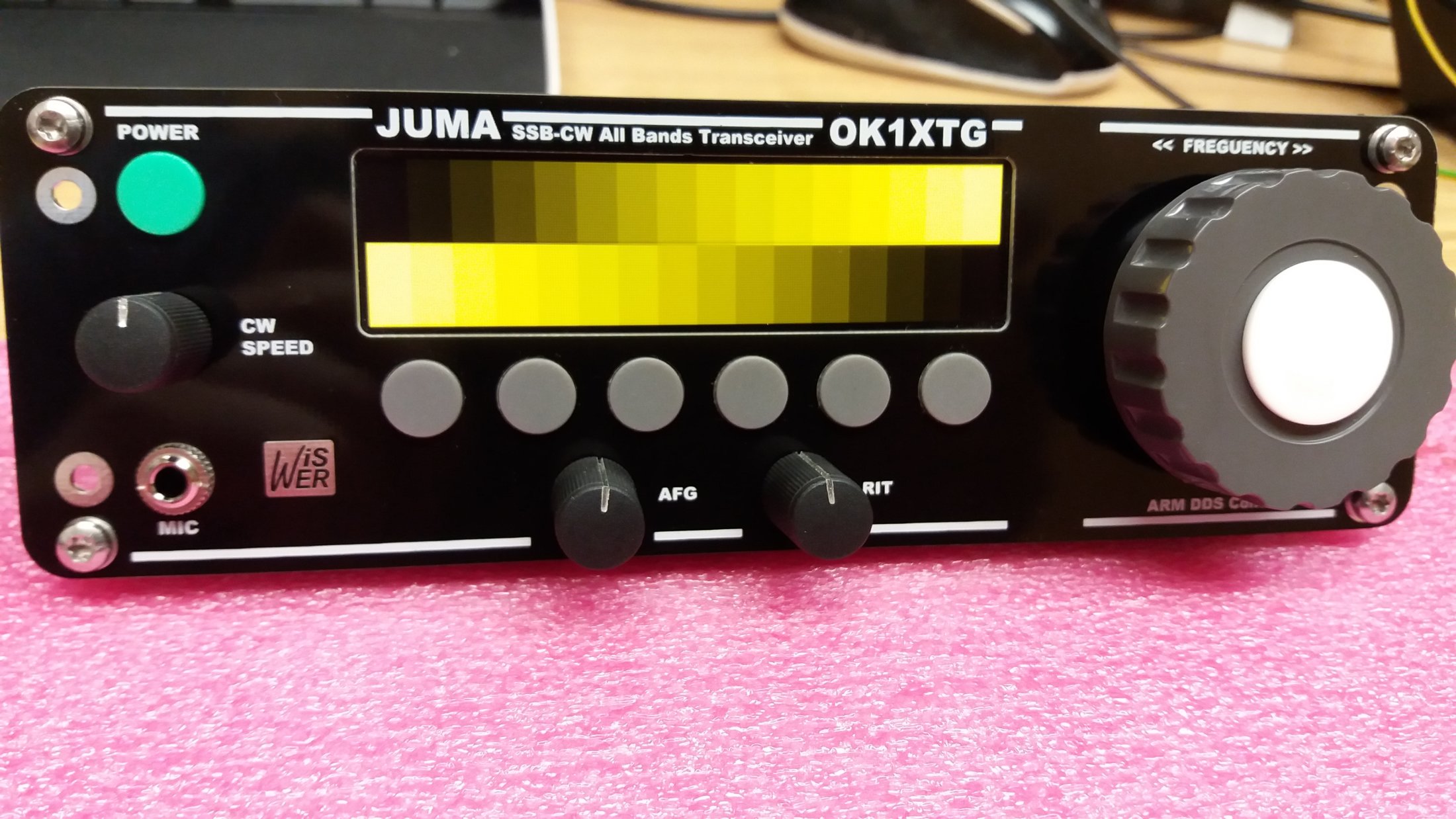

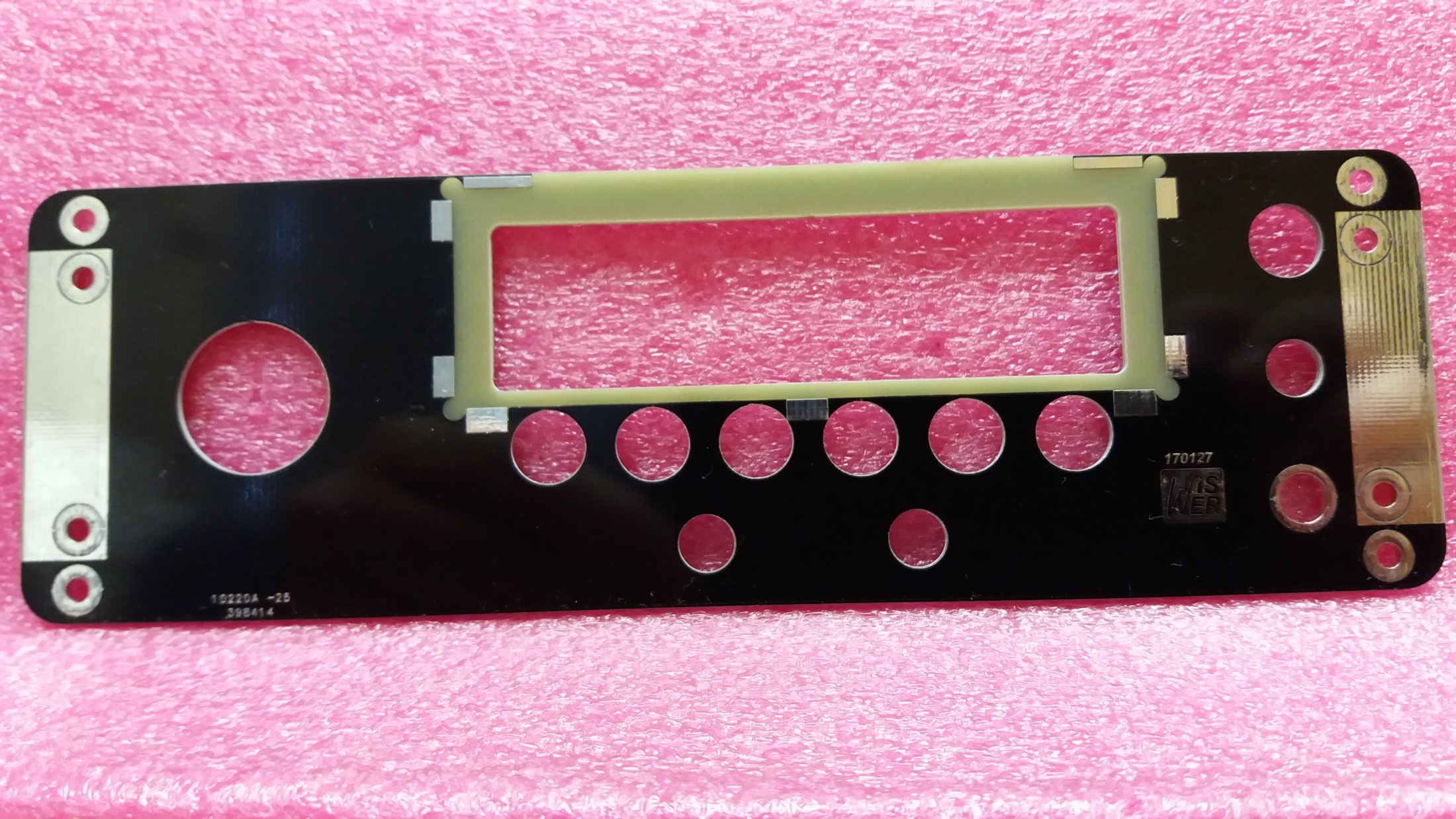

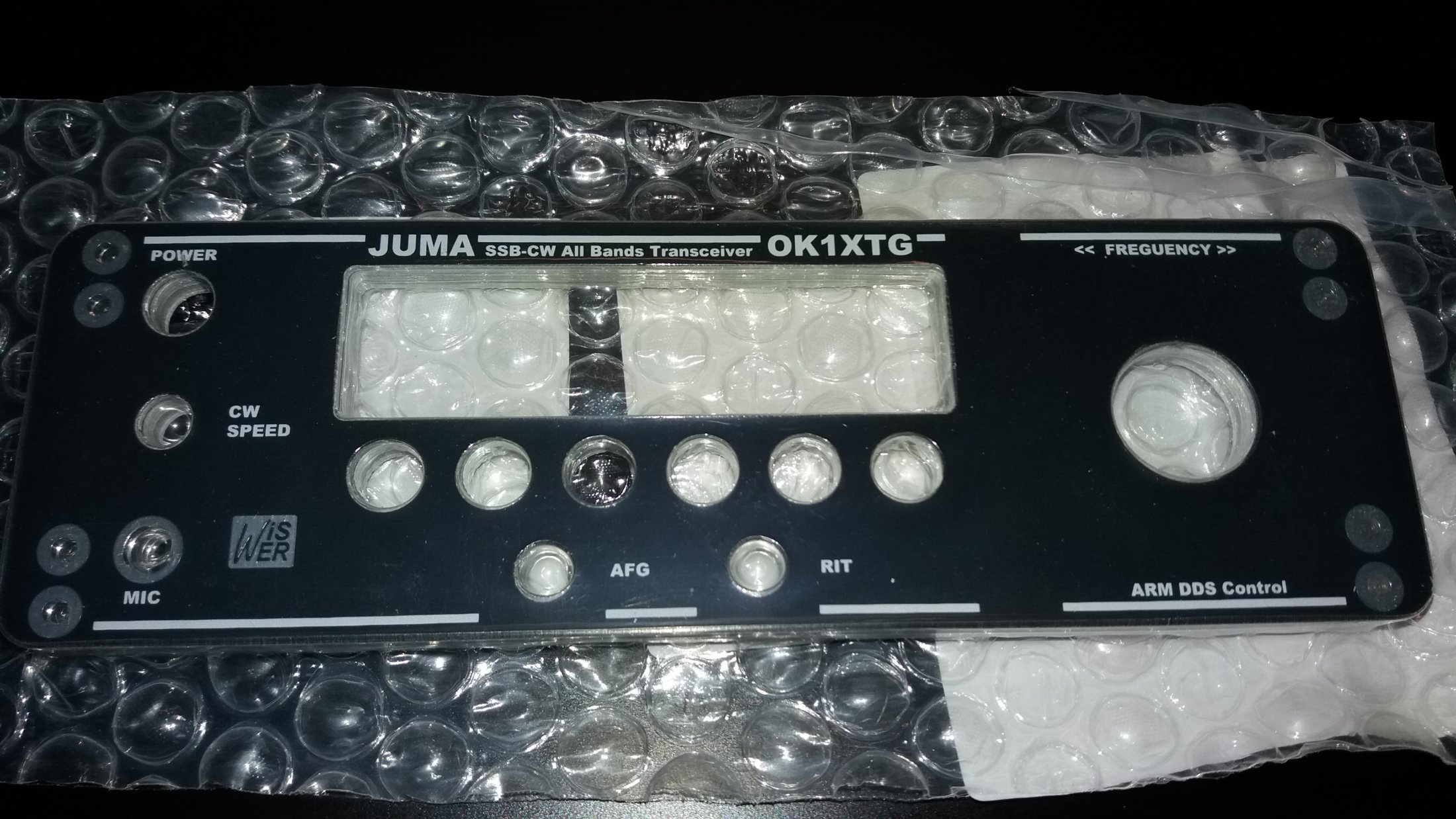

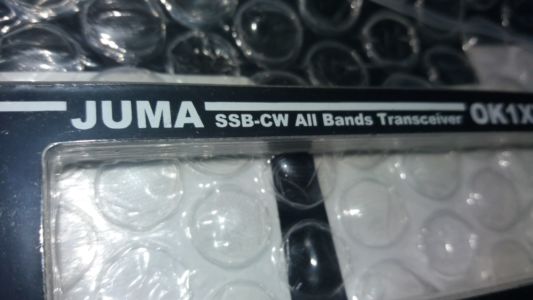

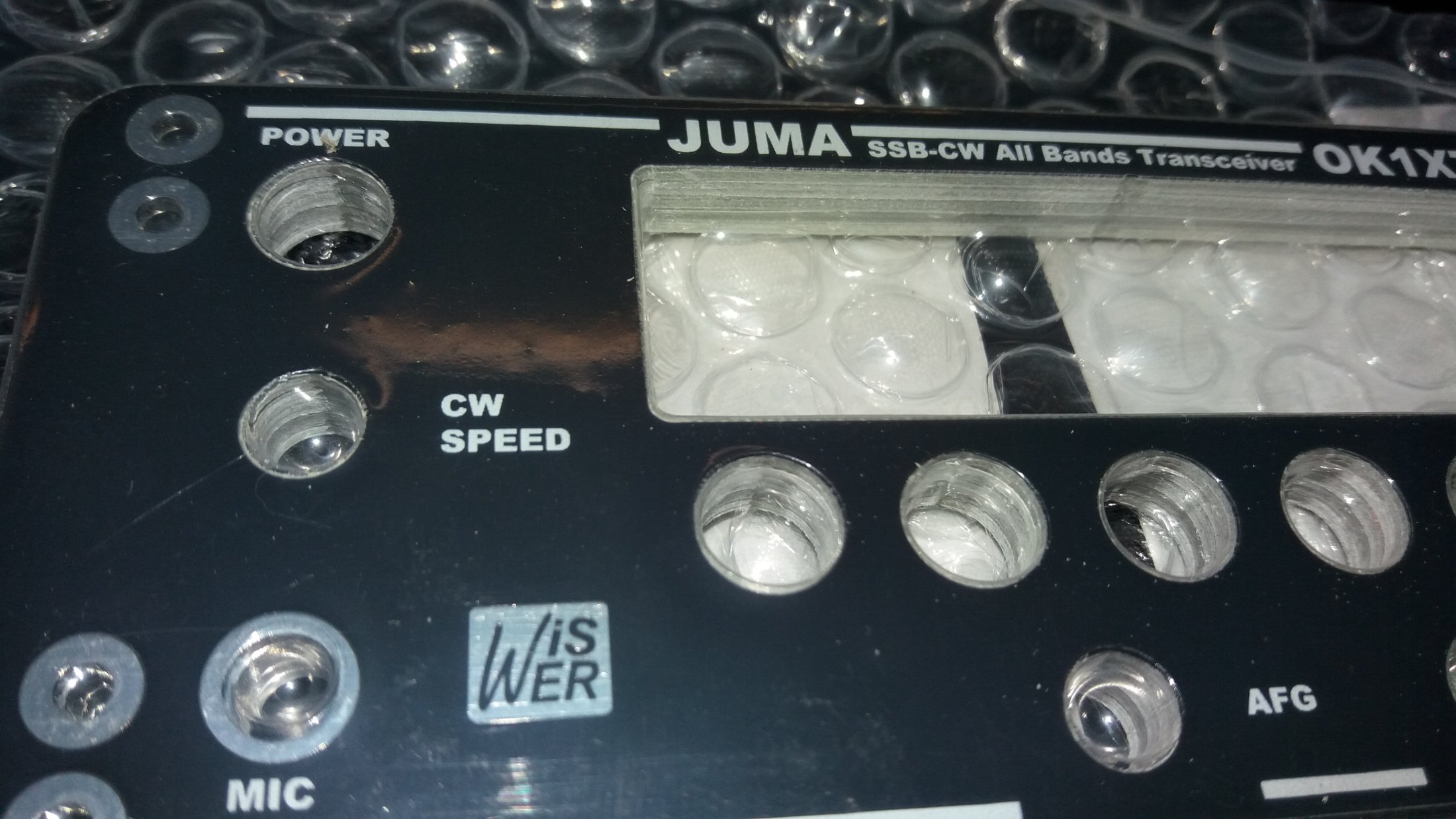

Front Panel - 3D Thumbnail

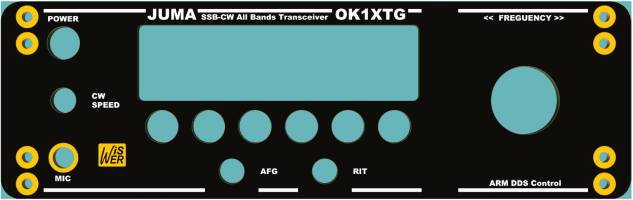

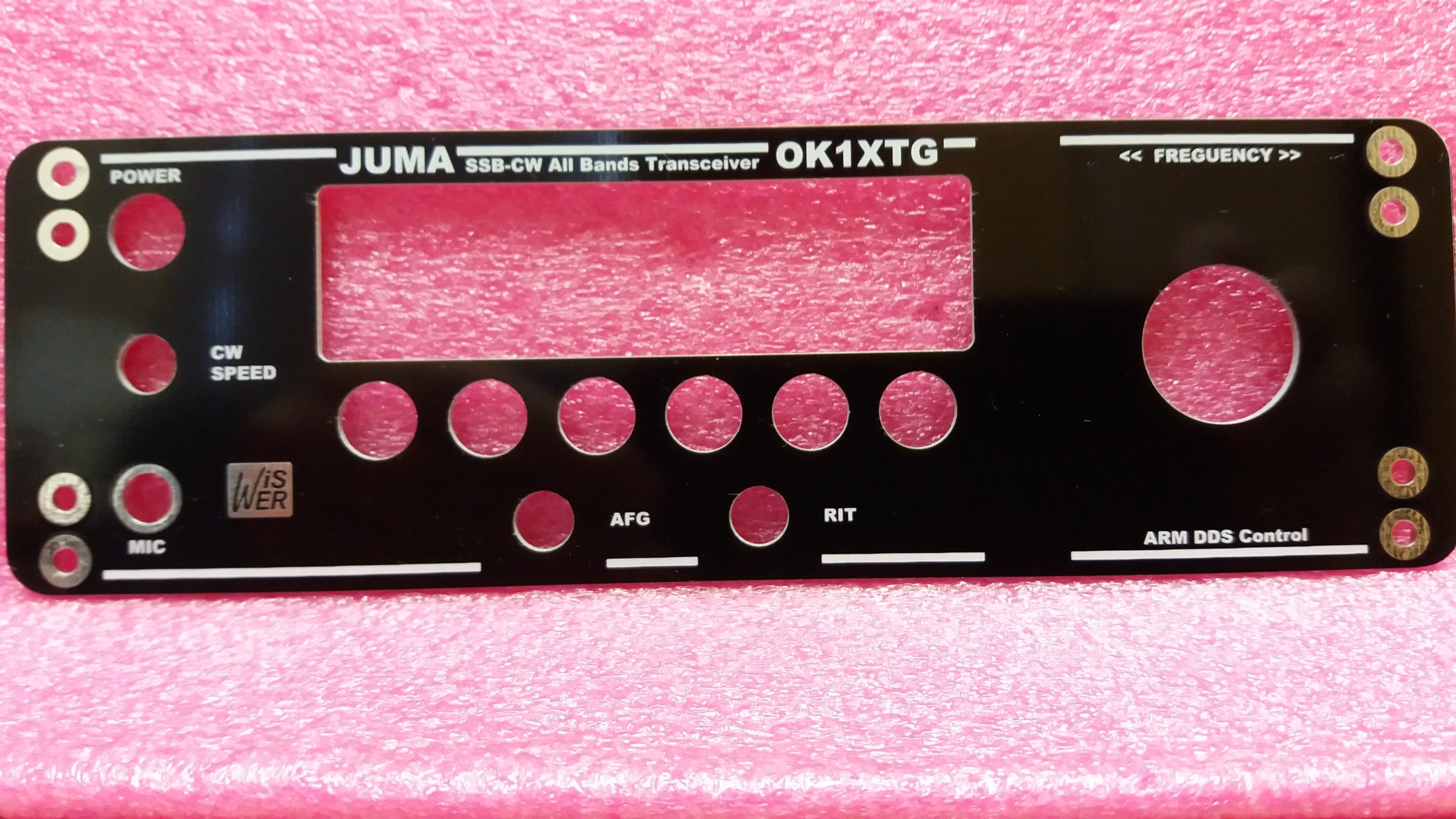

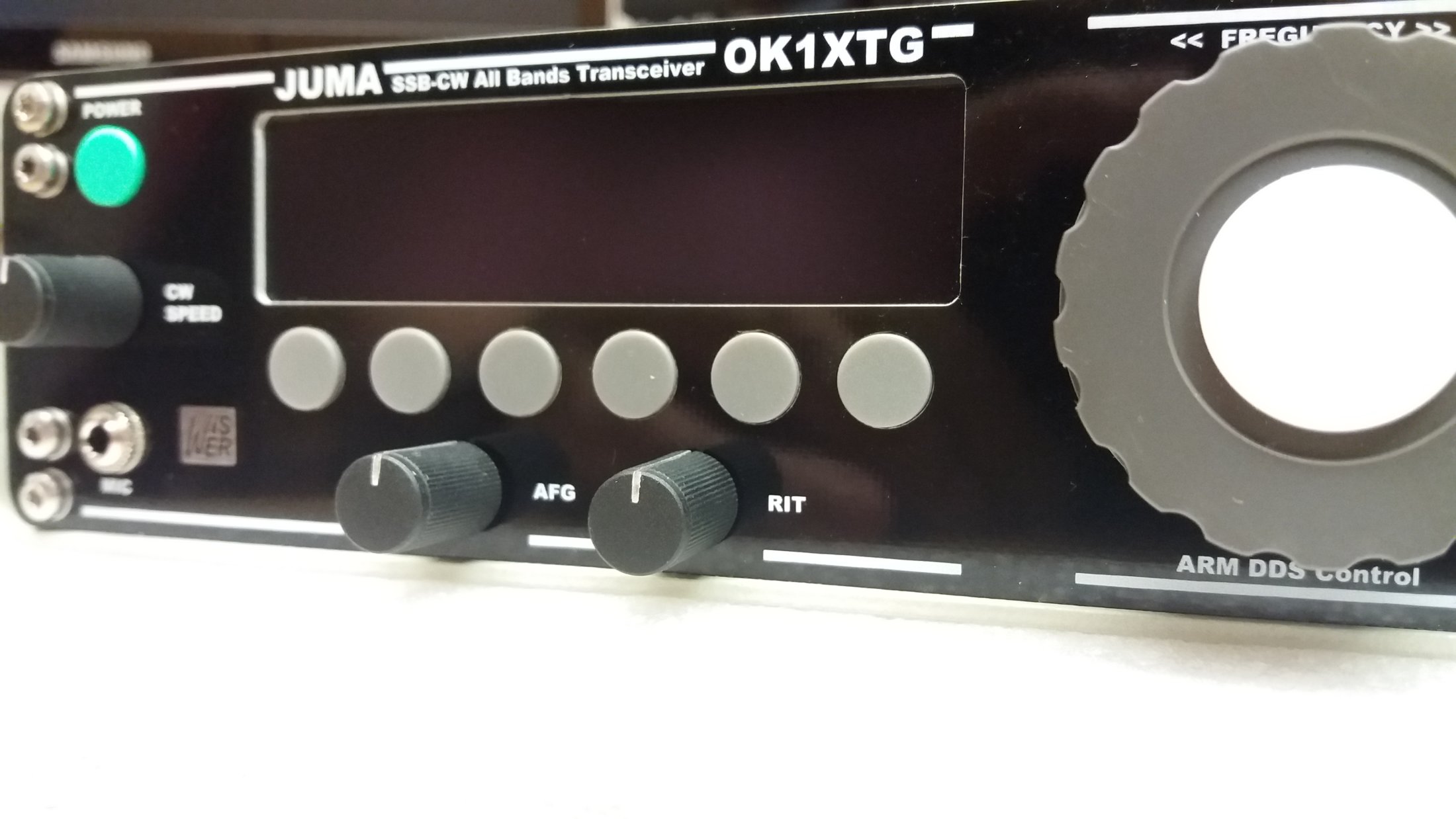

Front Panel Board – vlastní návrh, obsahuje můj volací znak.

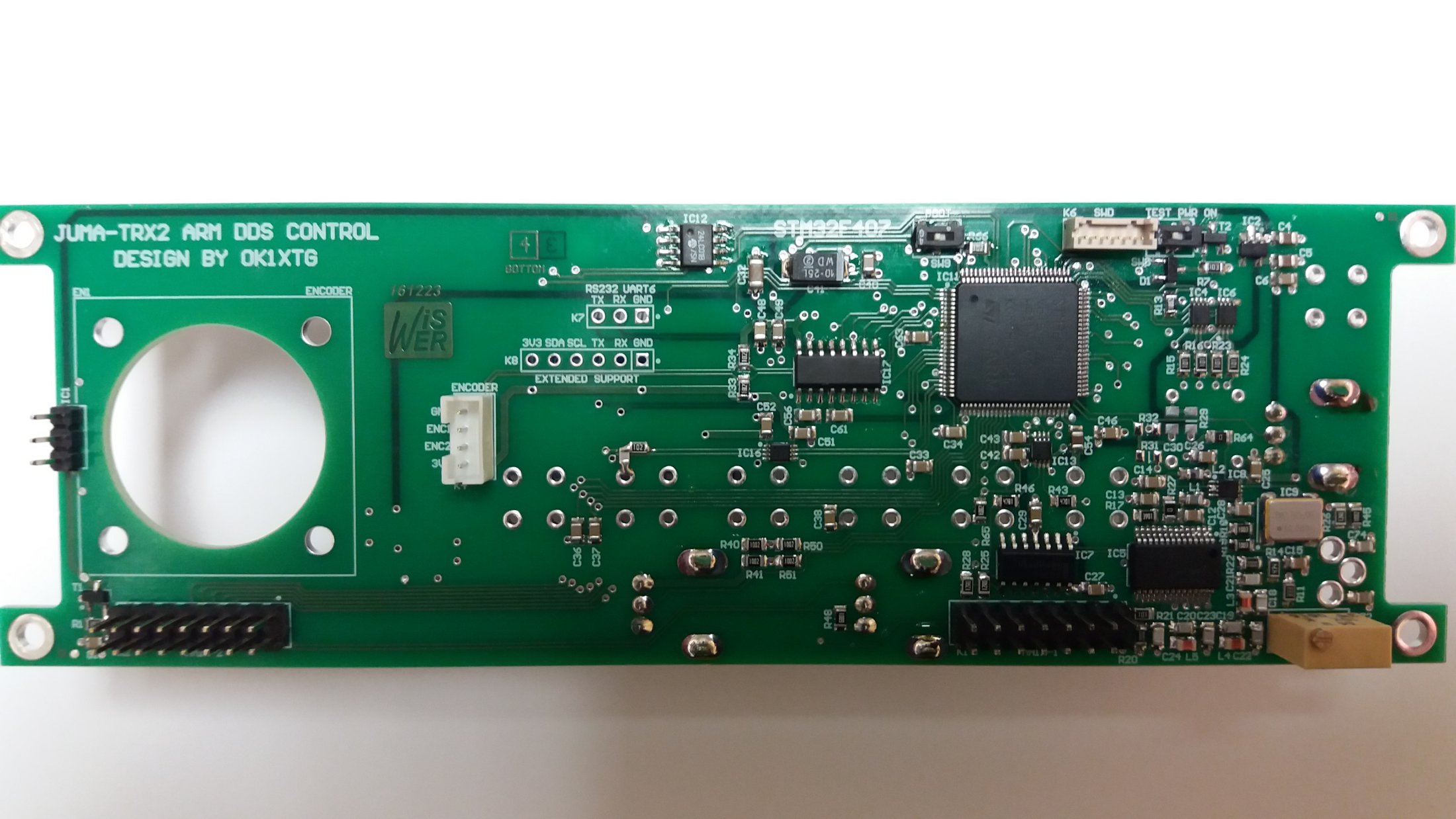

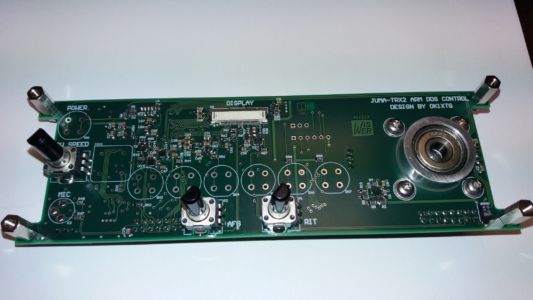

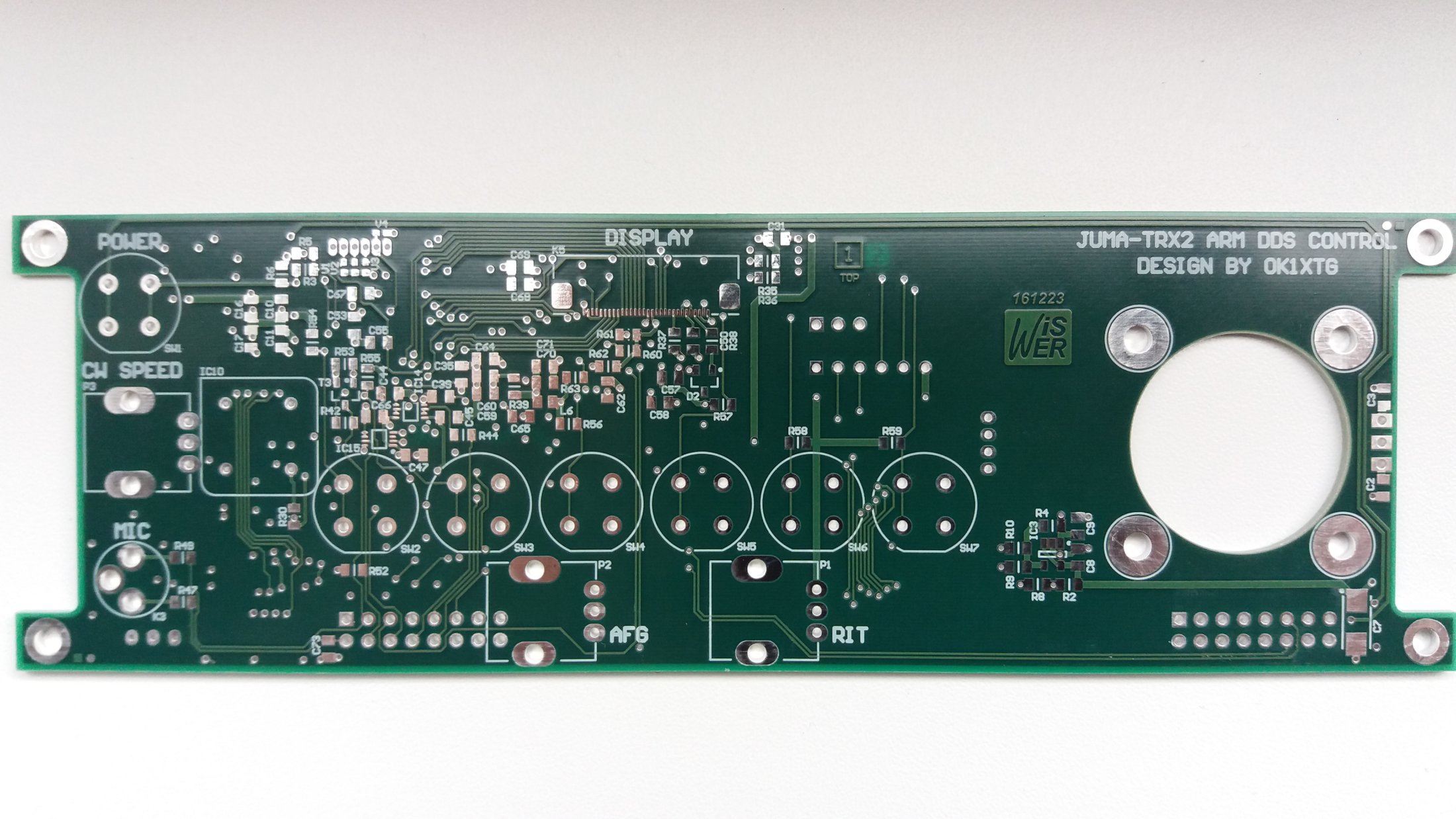

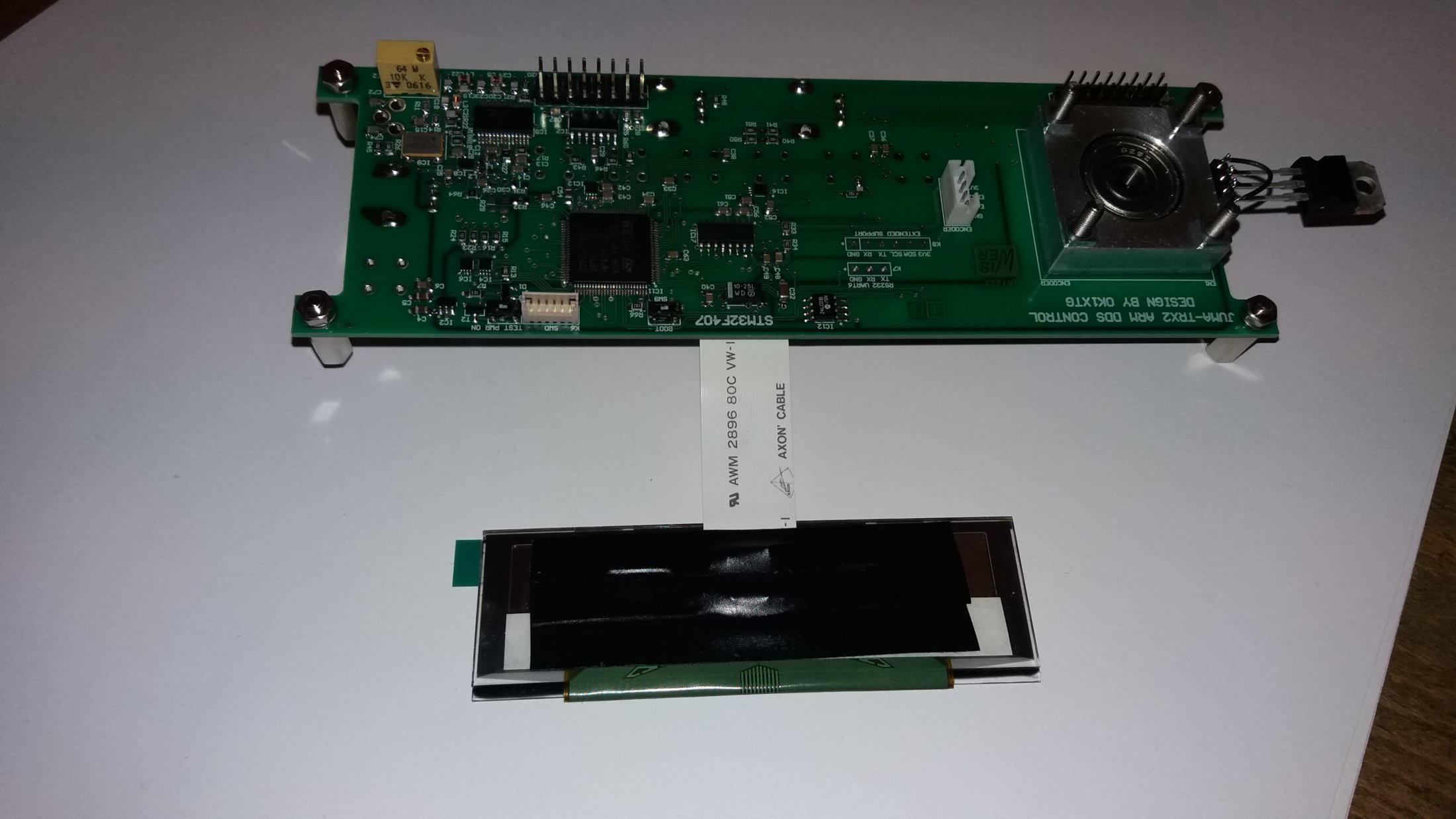

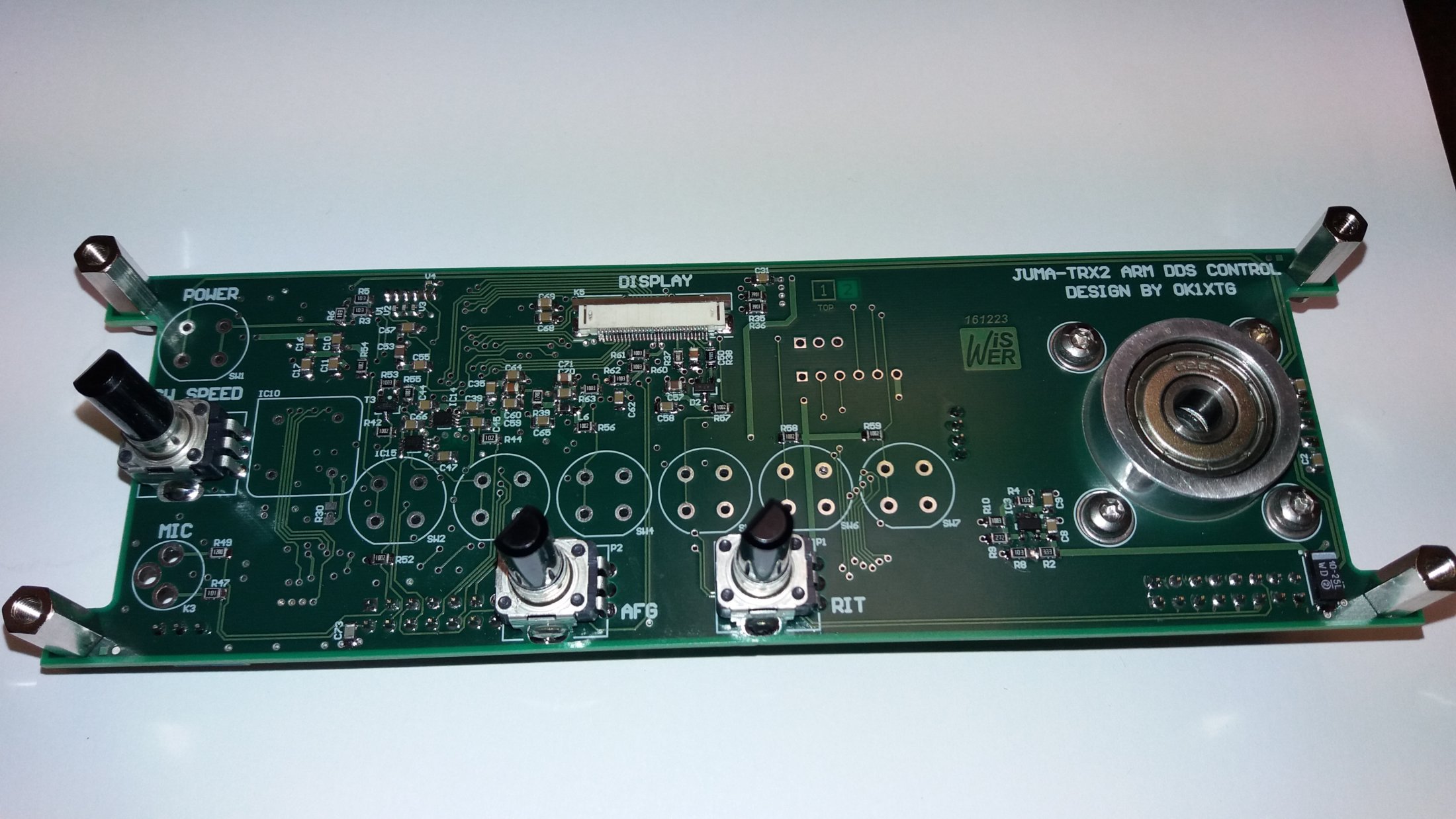

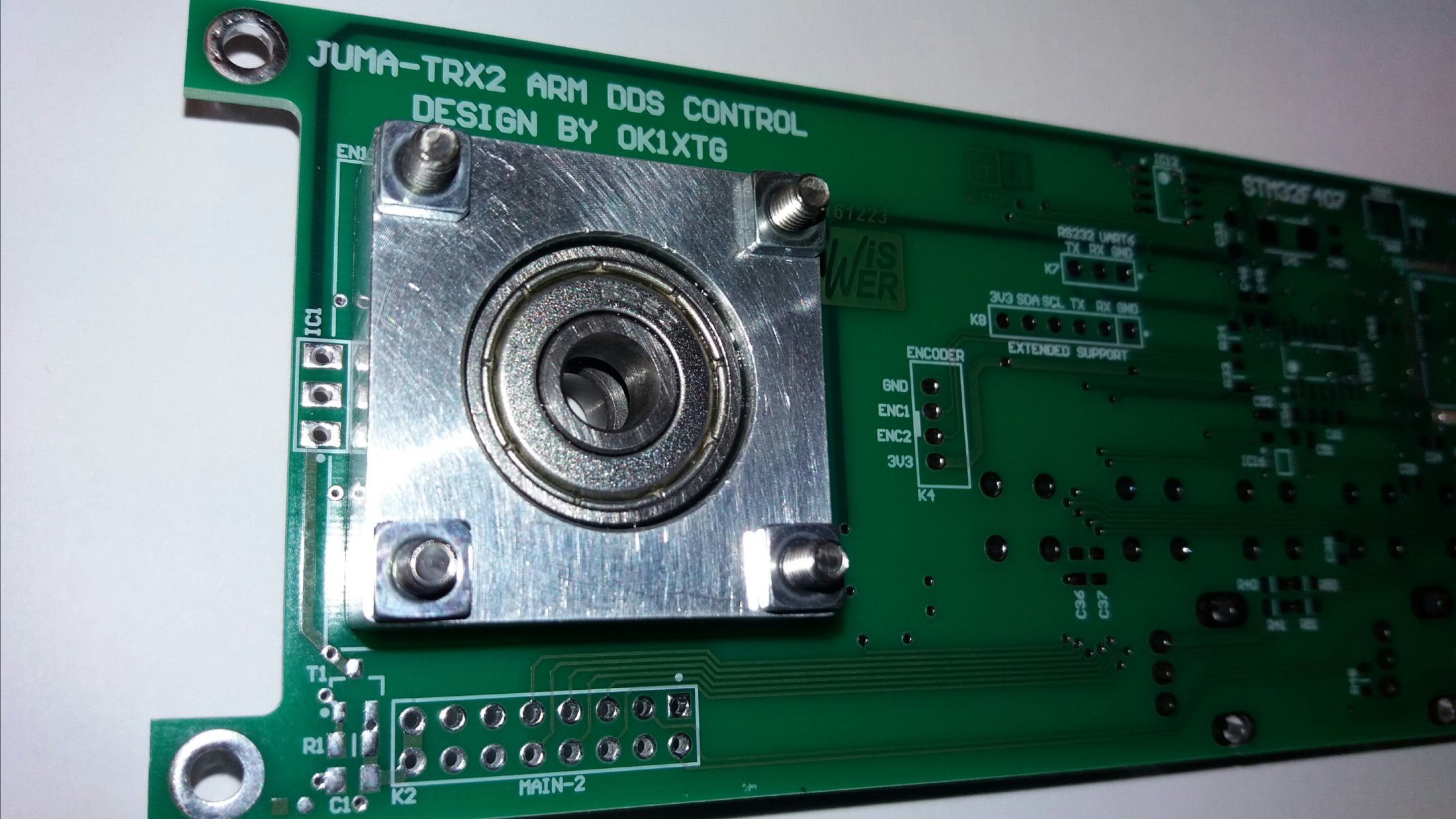

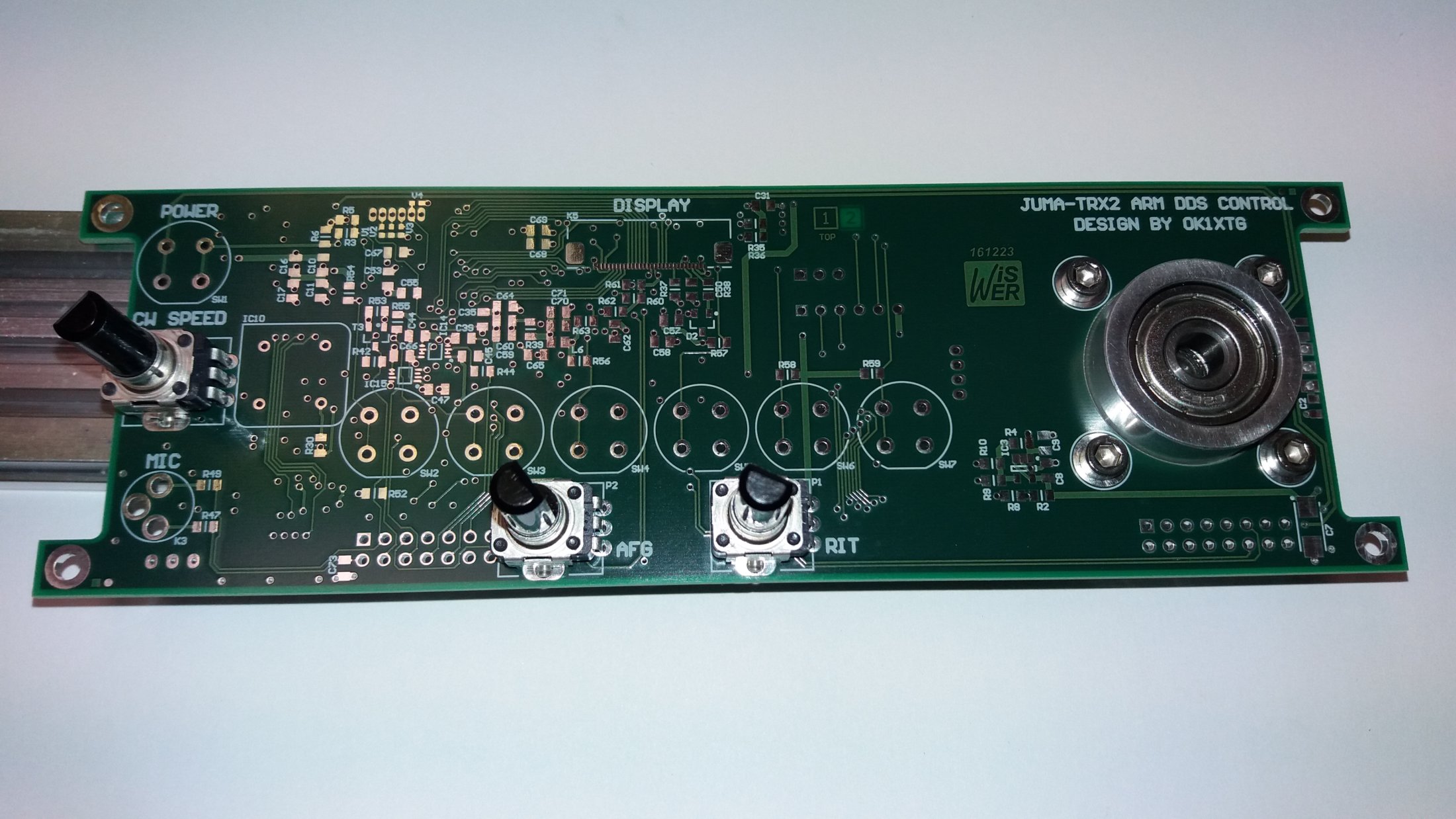

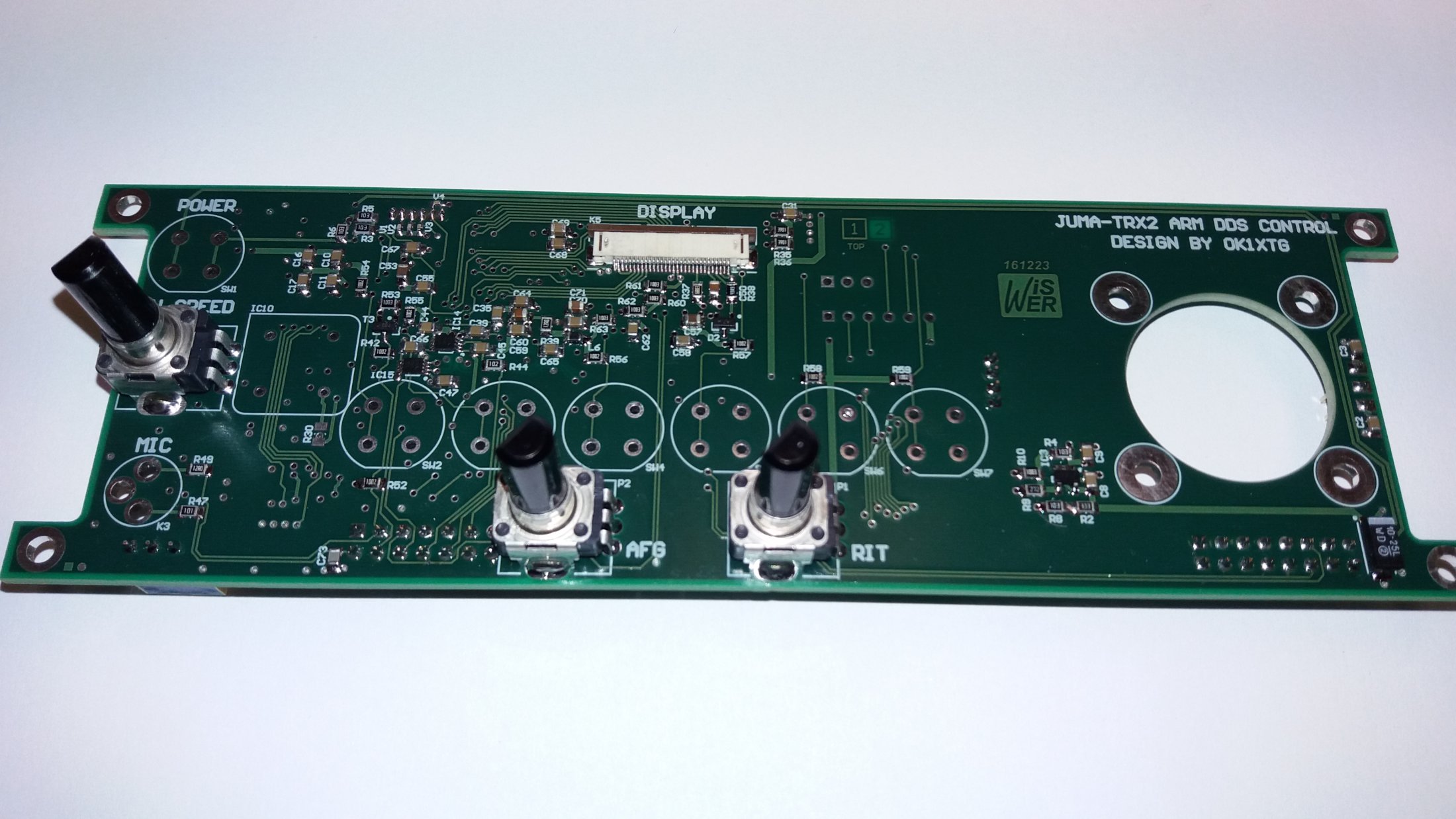

DDS Control - 3D Thumbnail

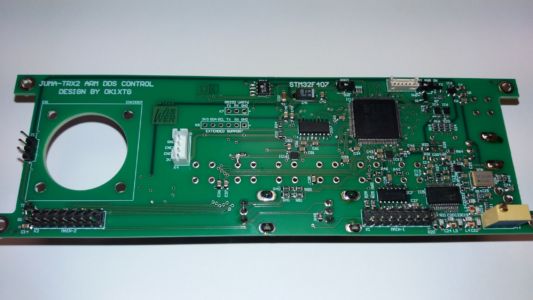

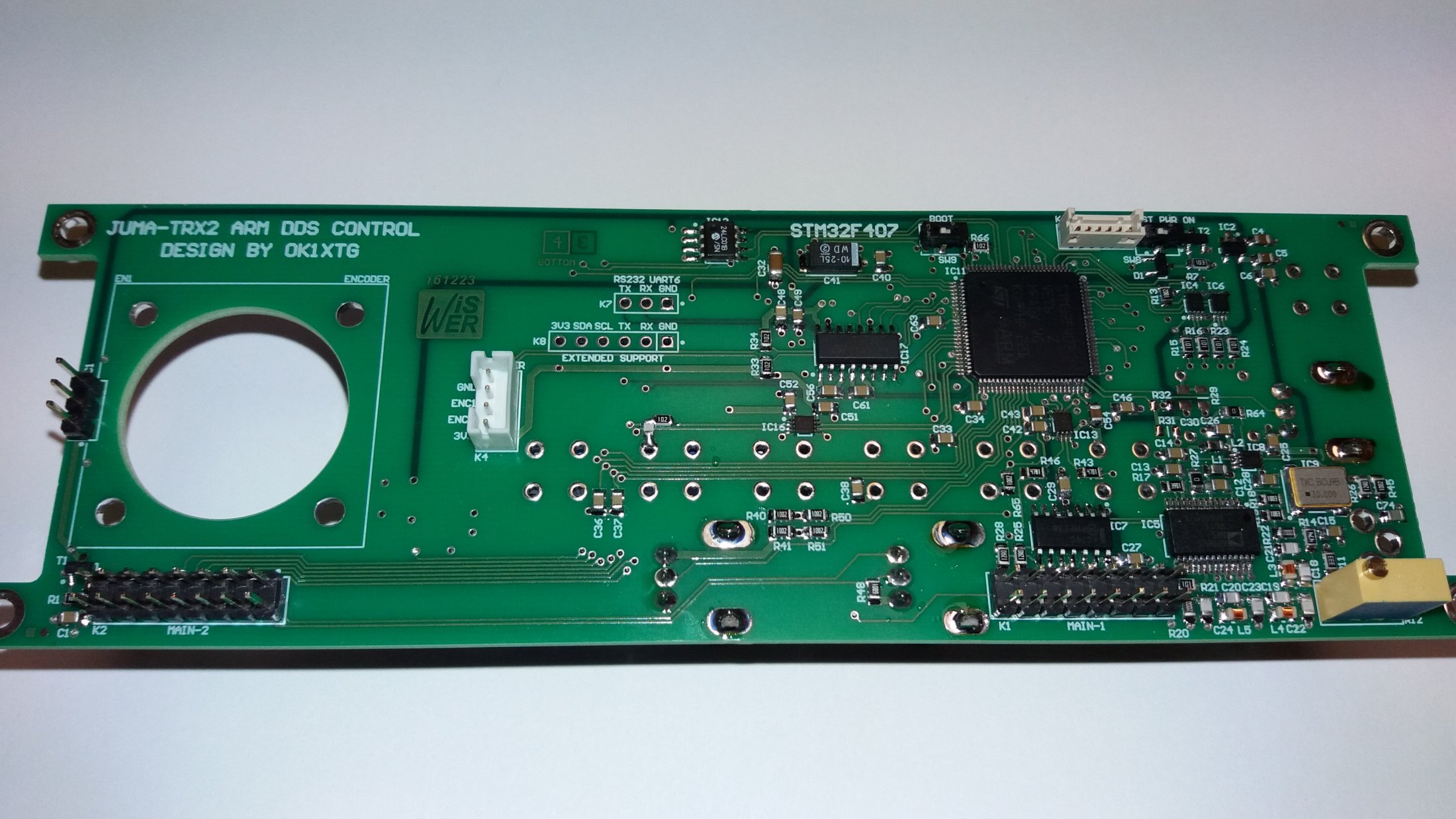

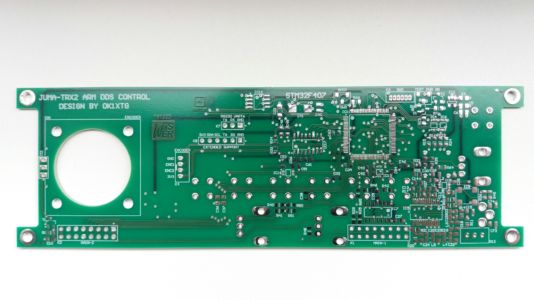

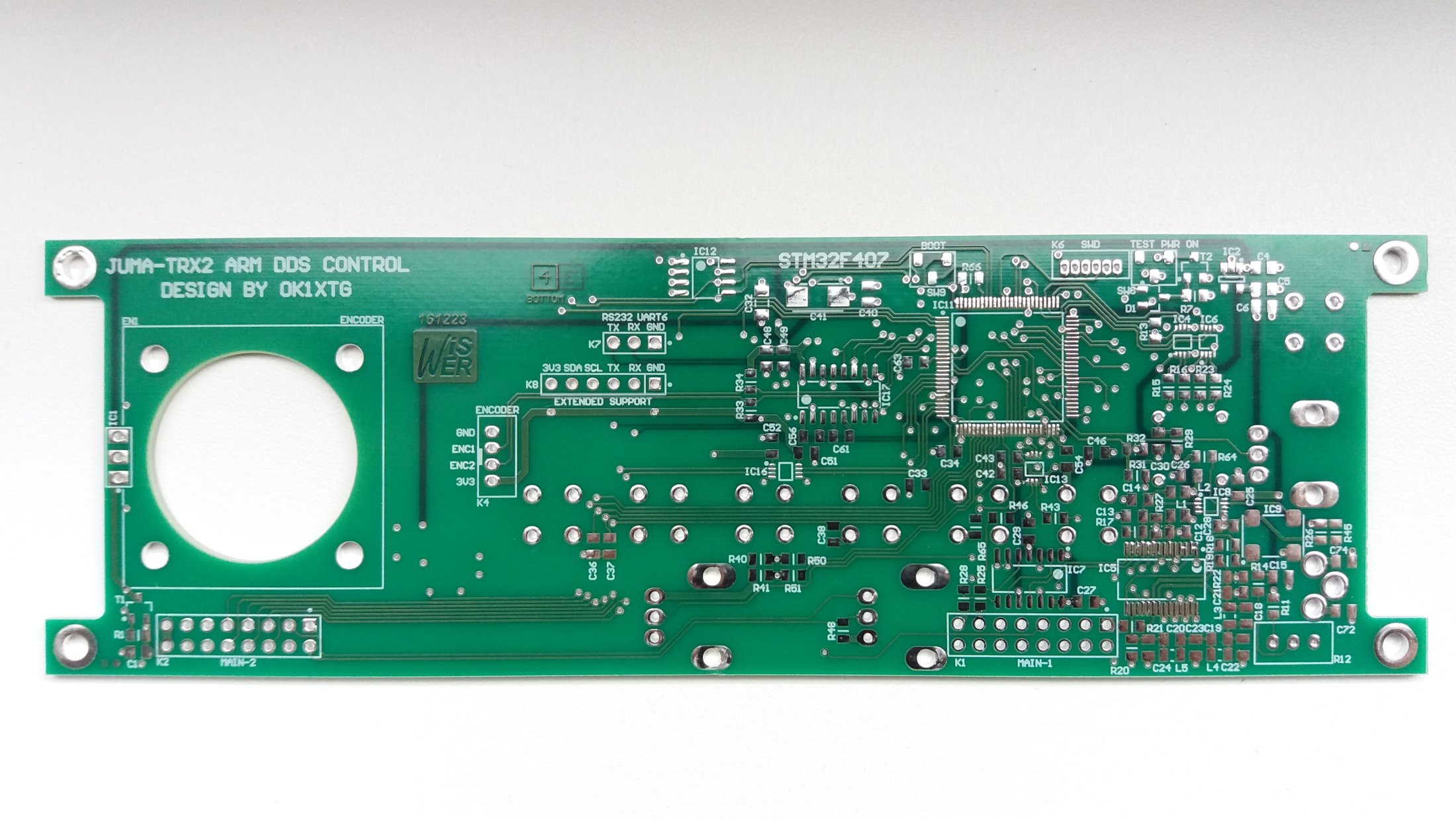

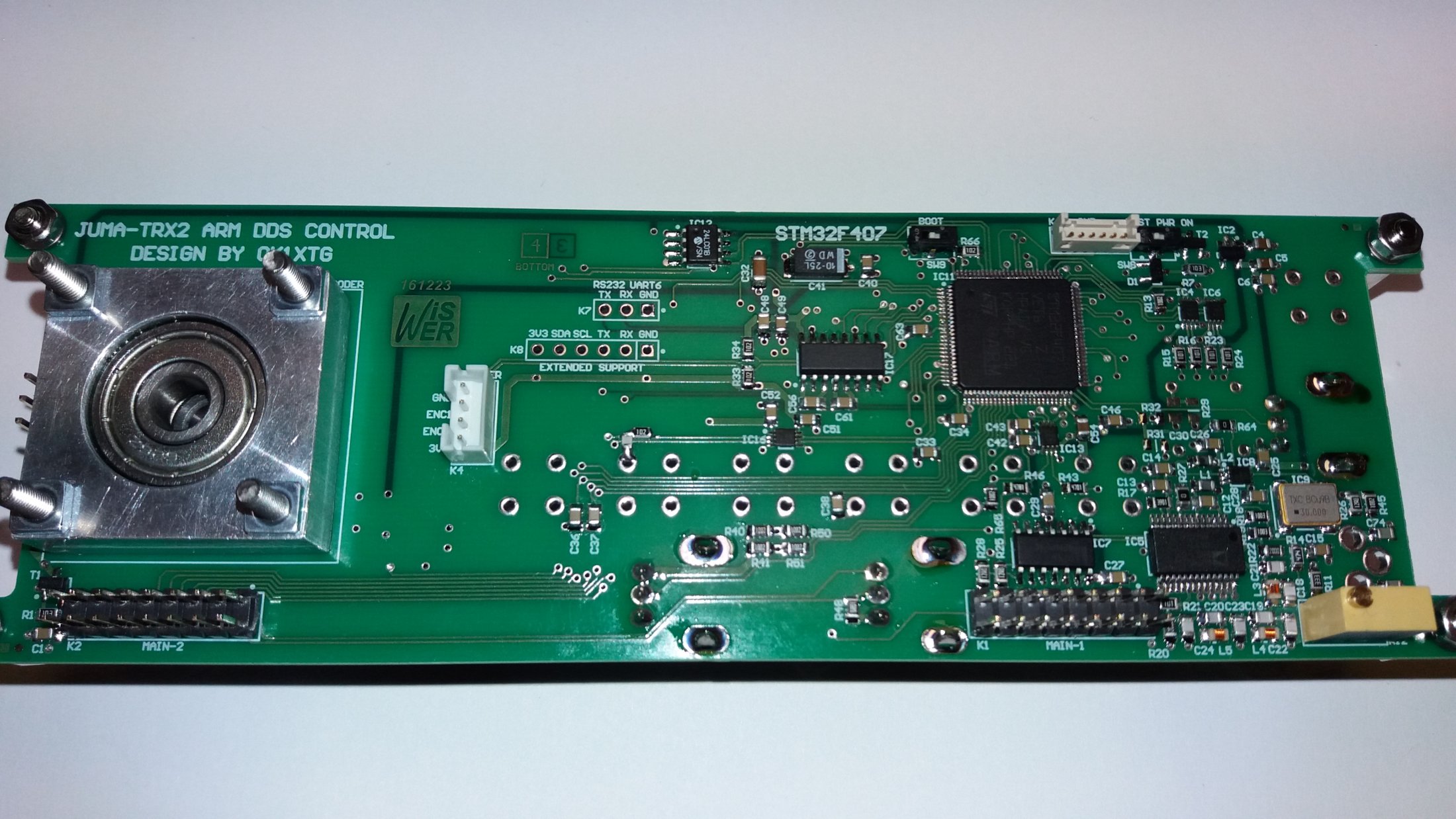

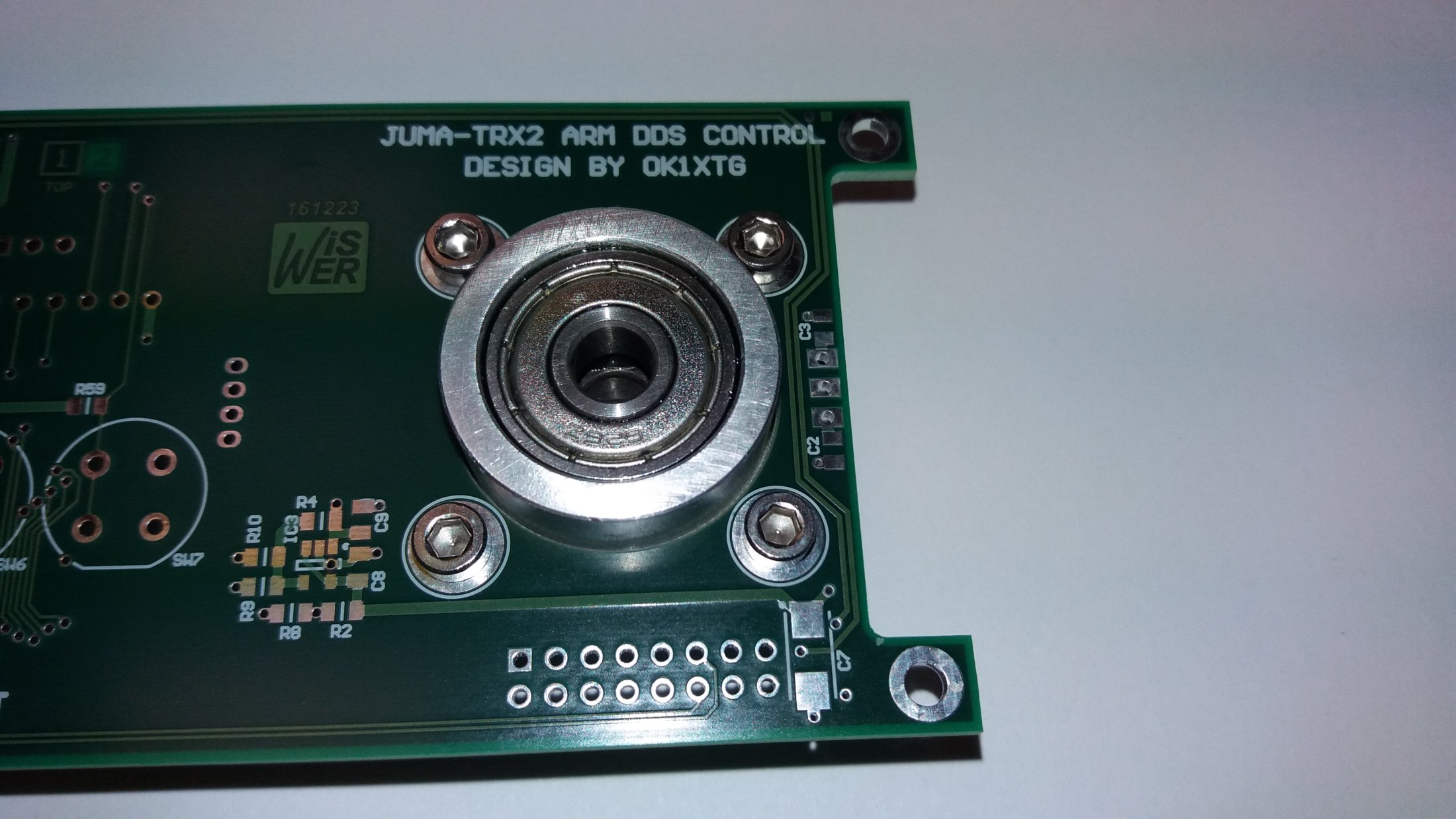

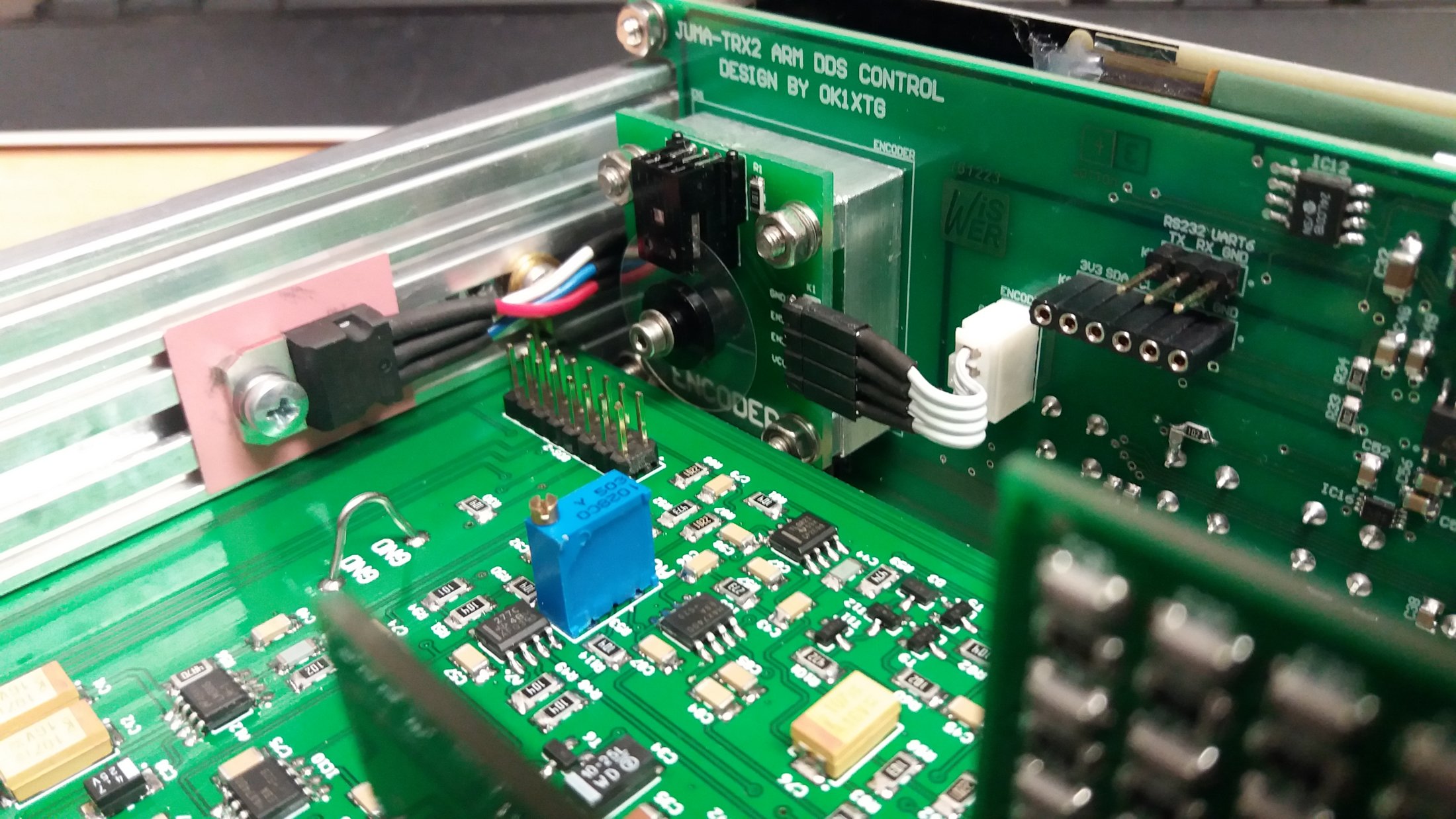

DDS Control Board – vlastní návrh, druhá testovací verze pro vývoj SW, pracuje se na další modifikaci.

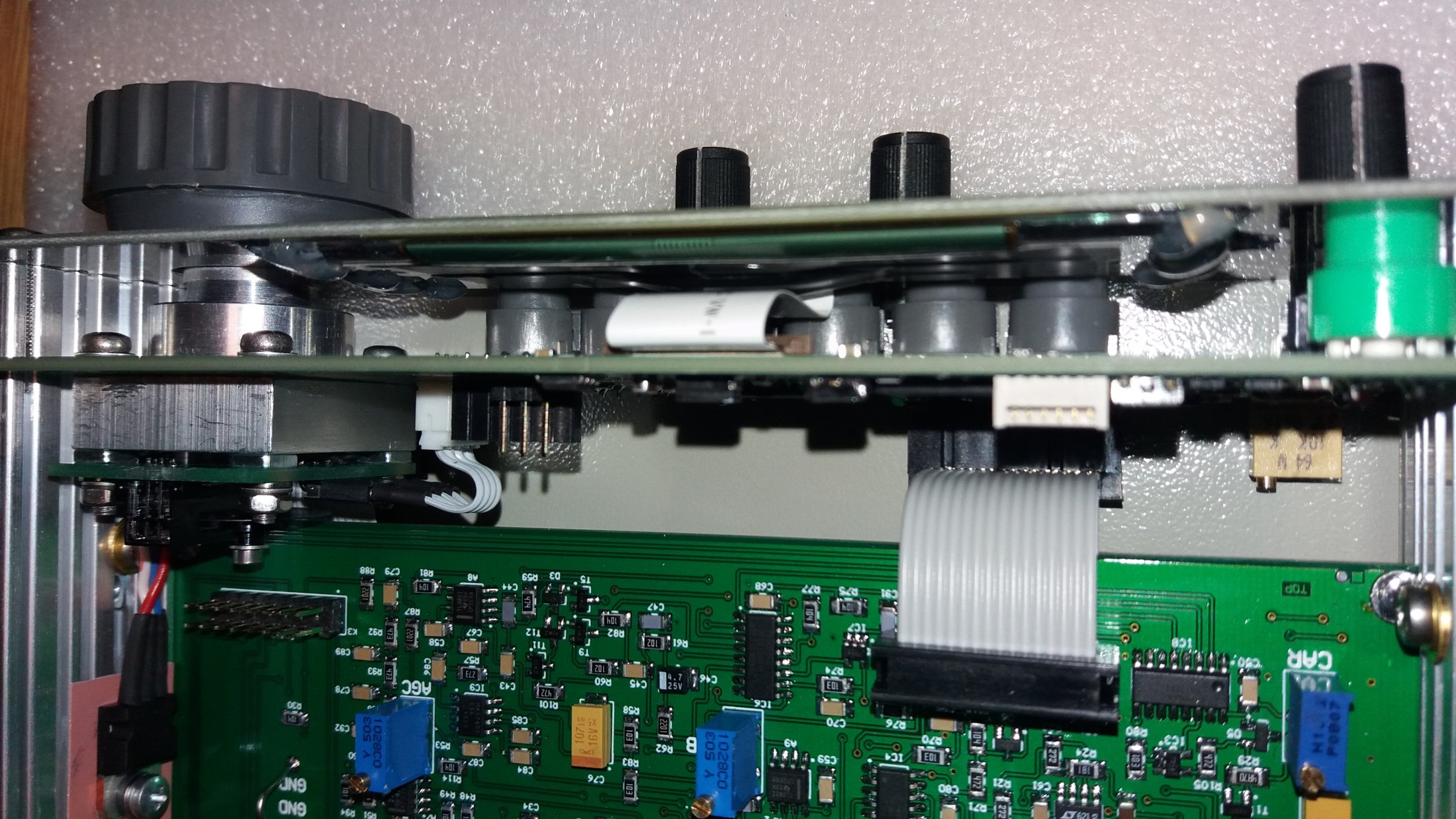

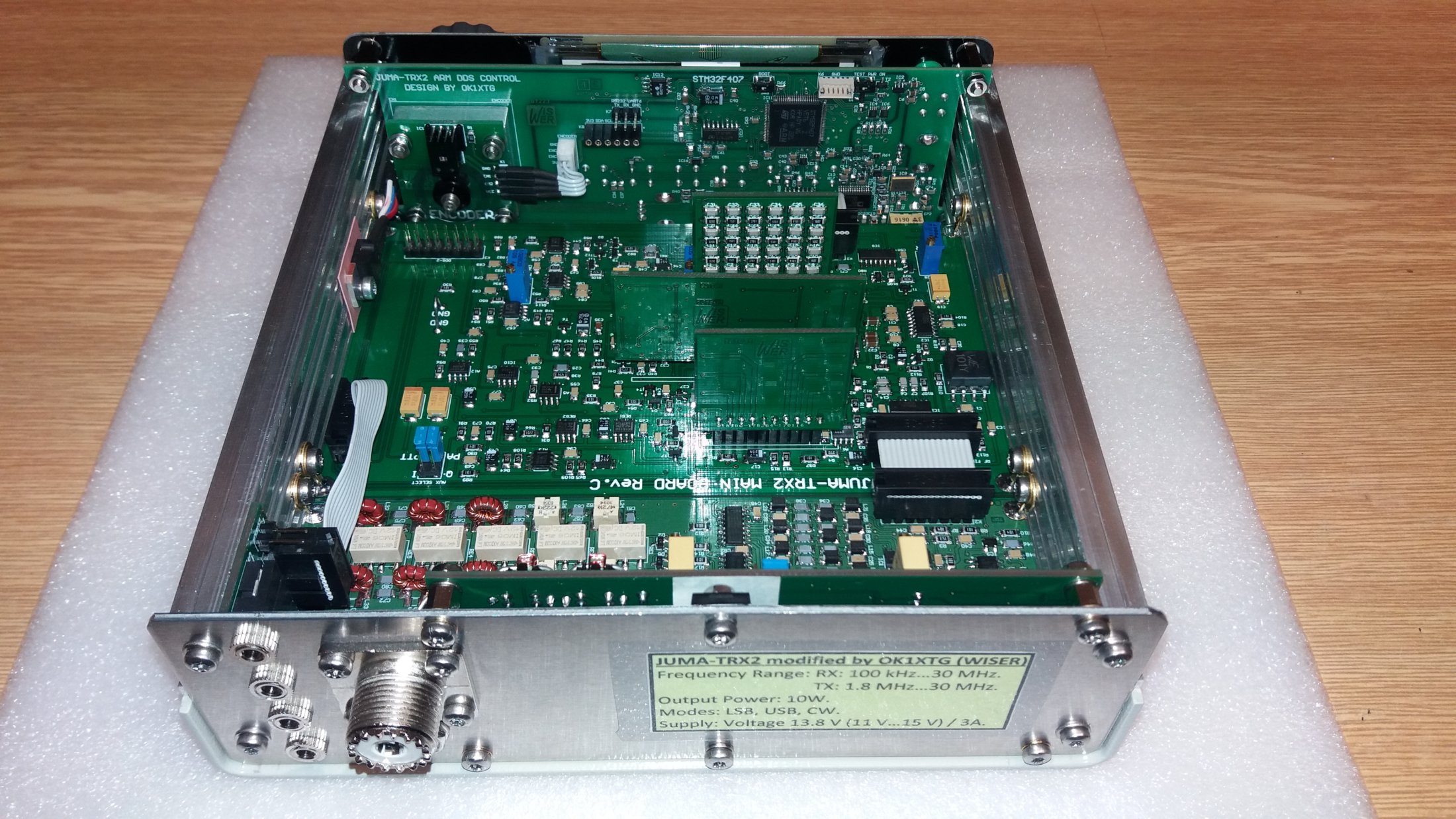

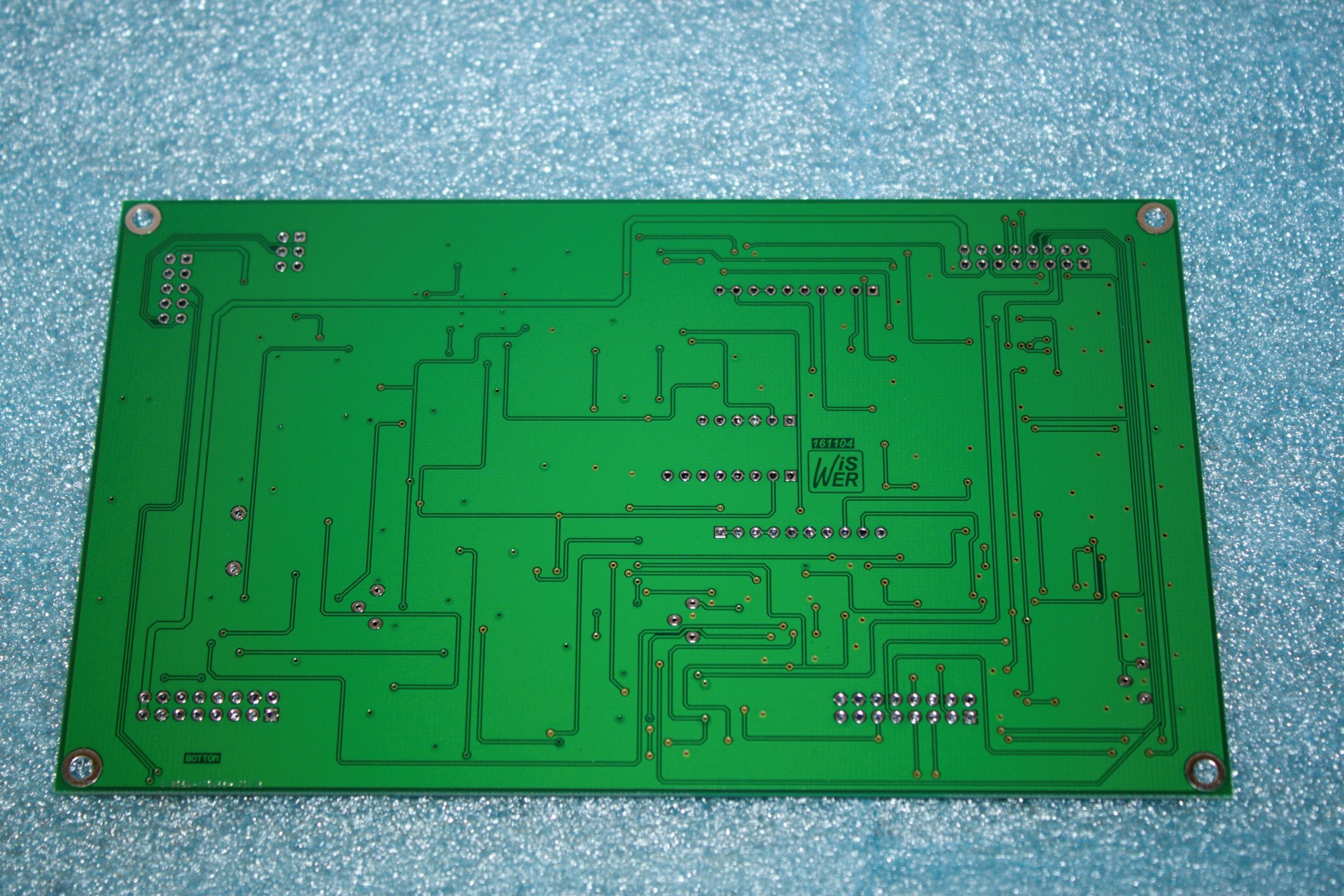

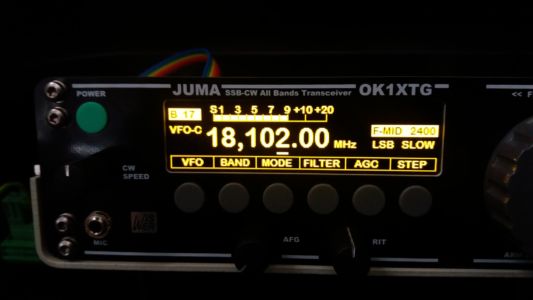

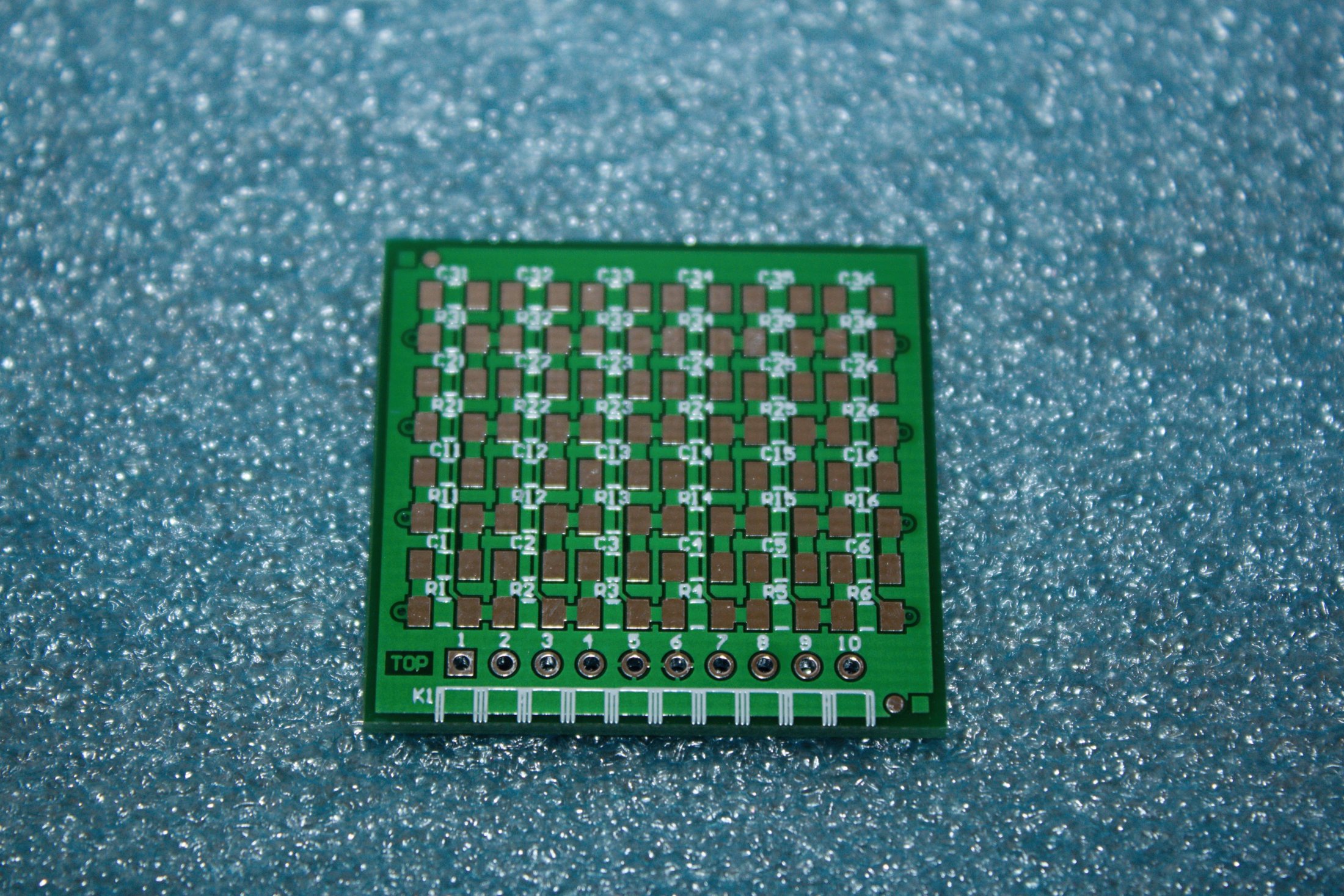

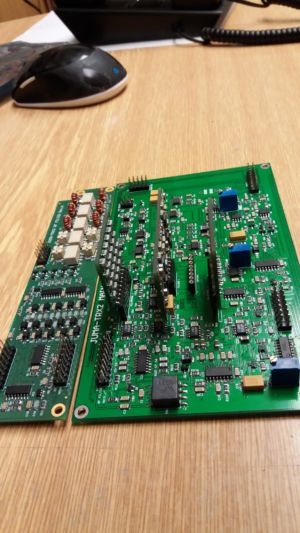

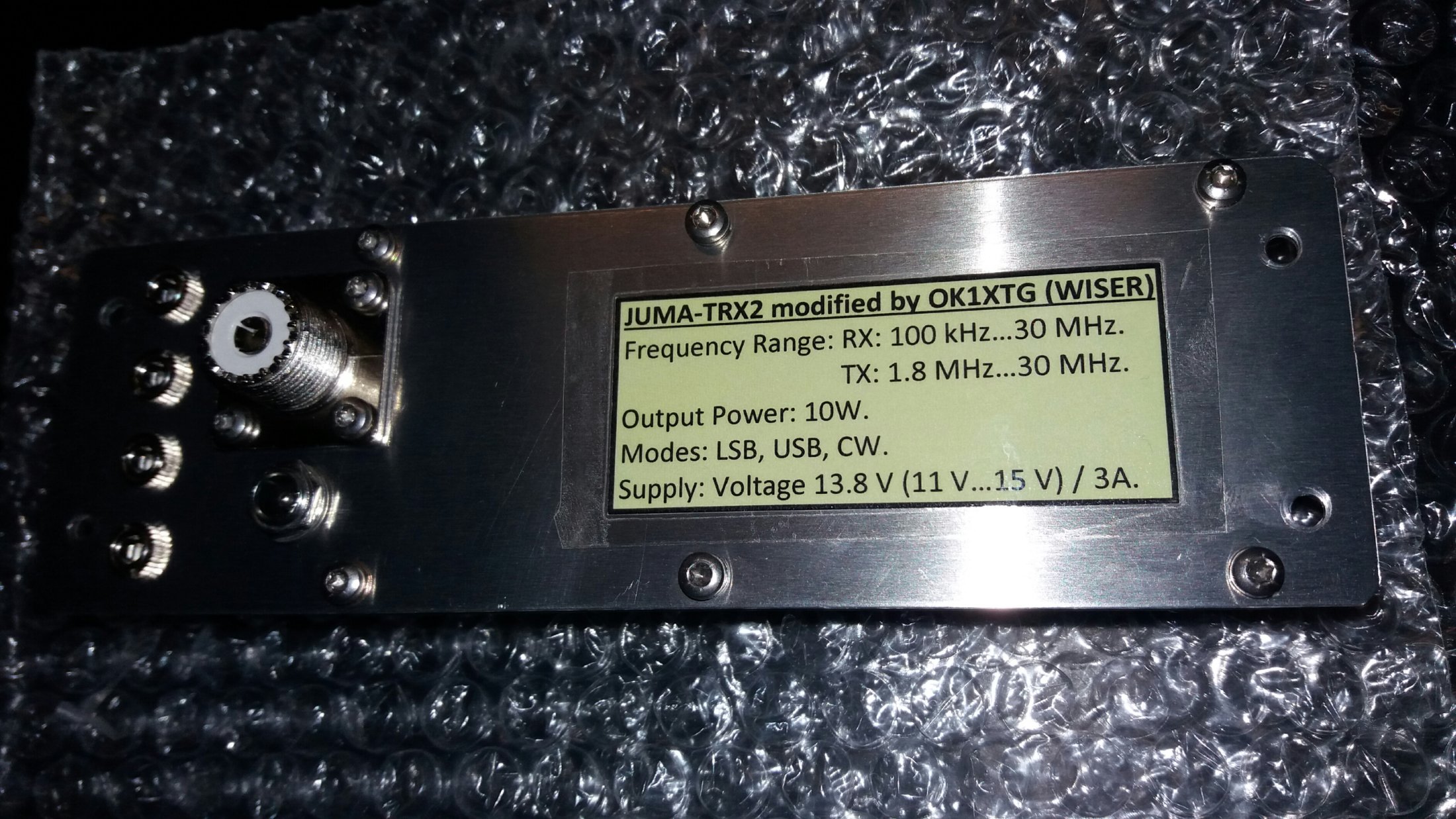

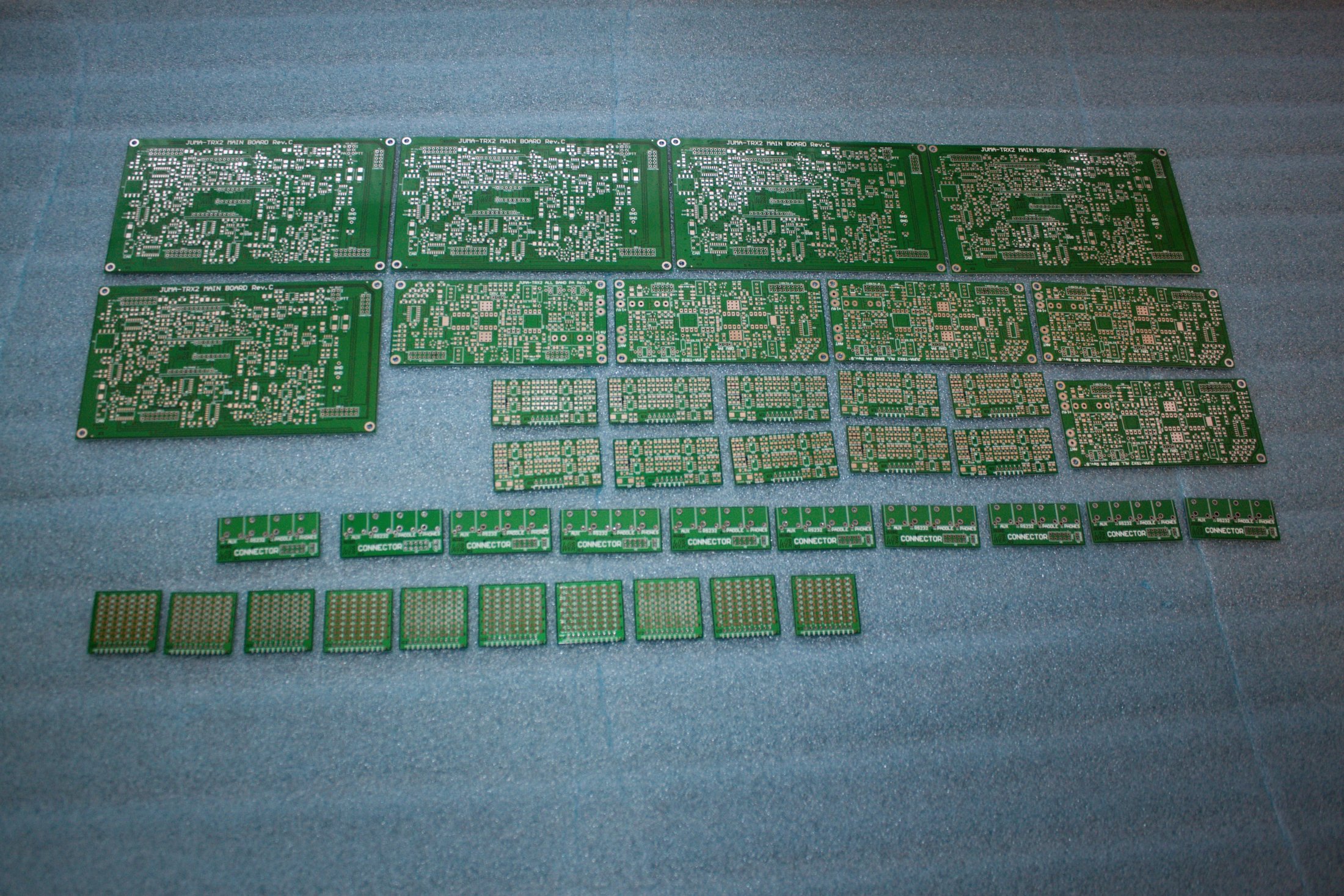

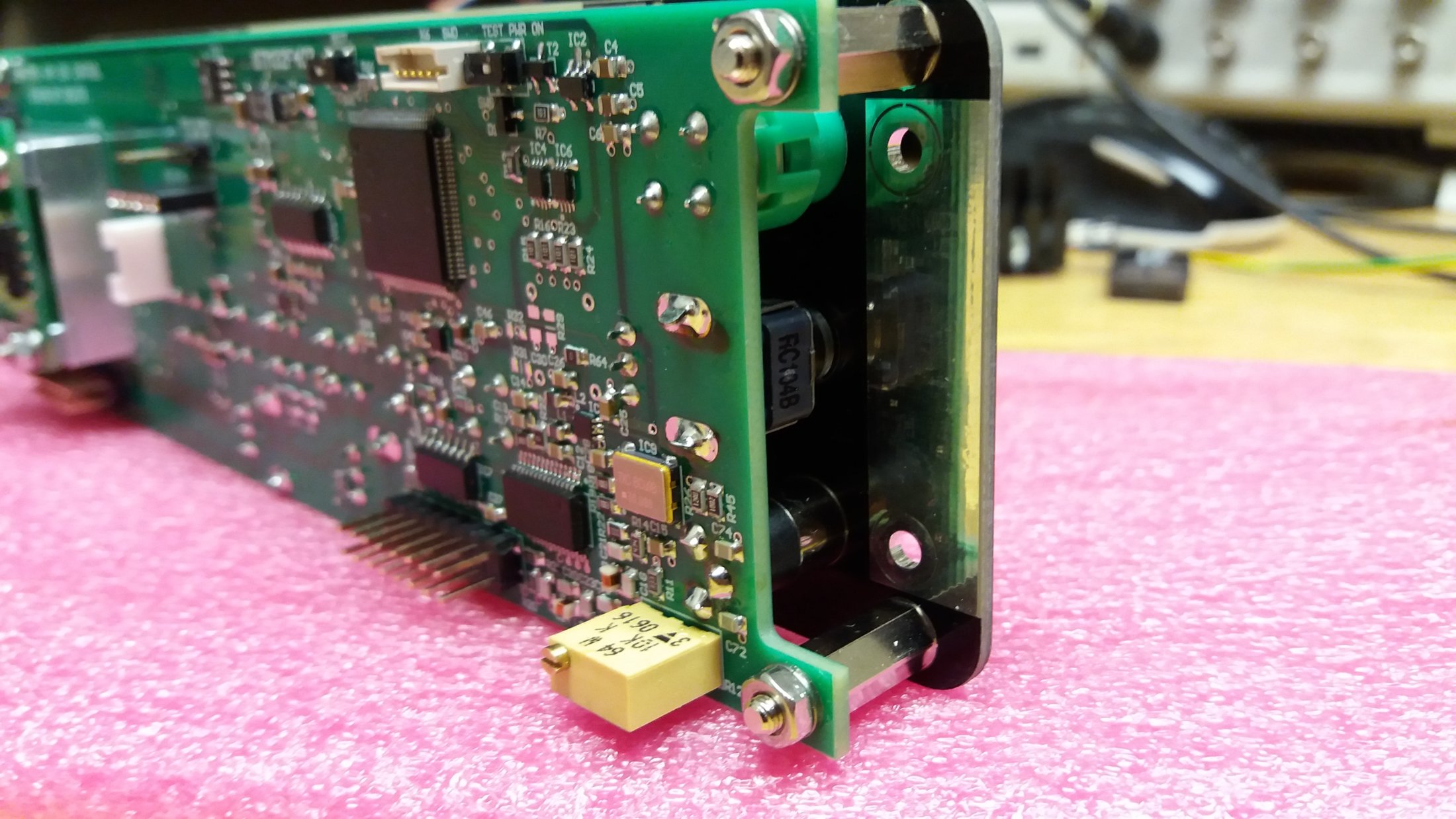

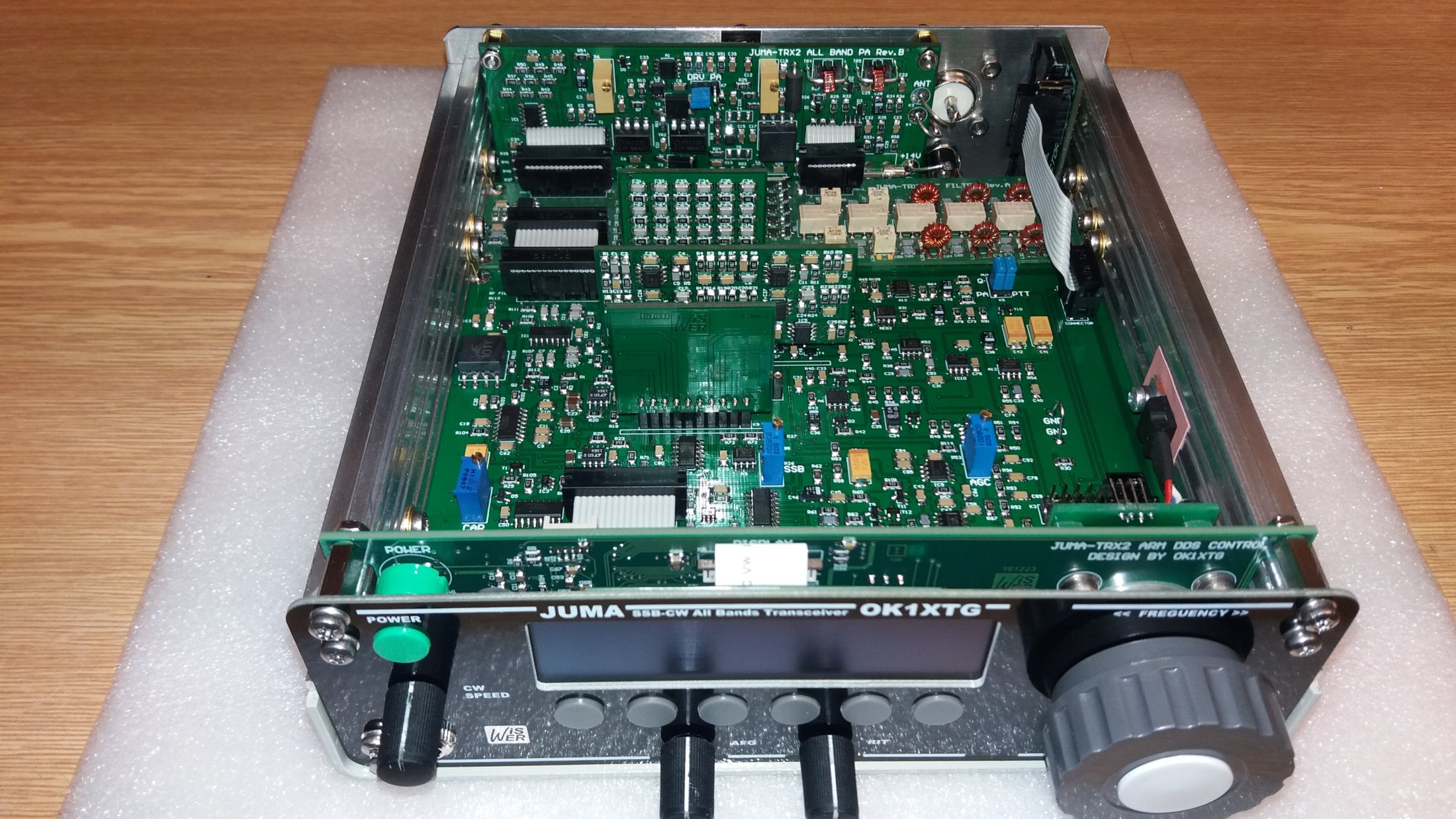

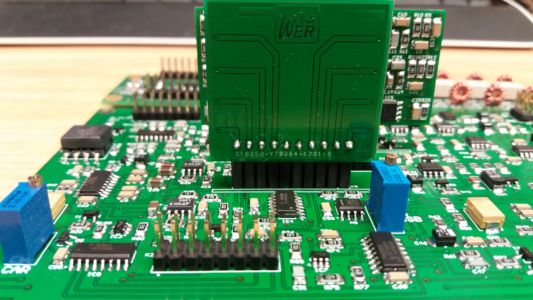

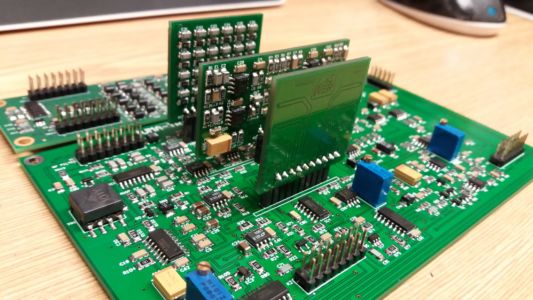

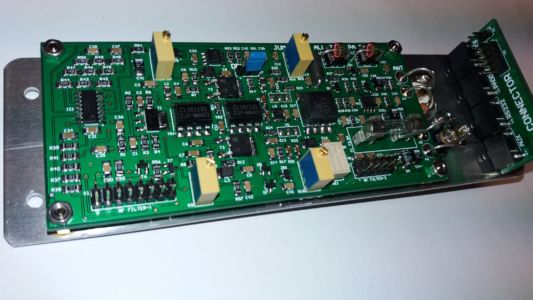

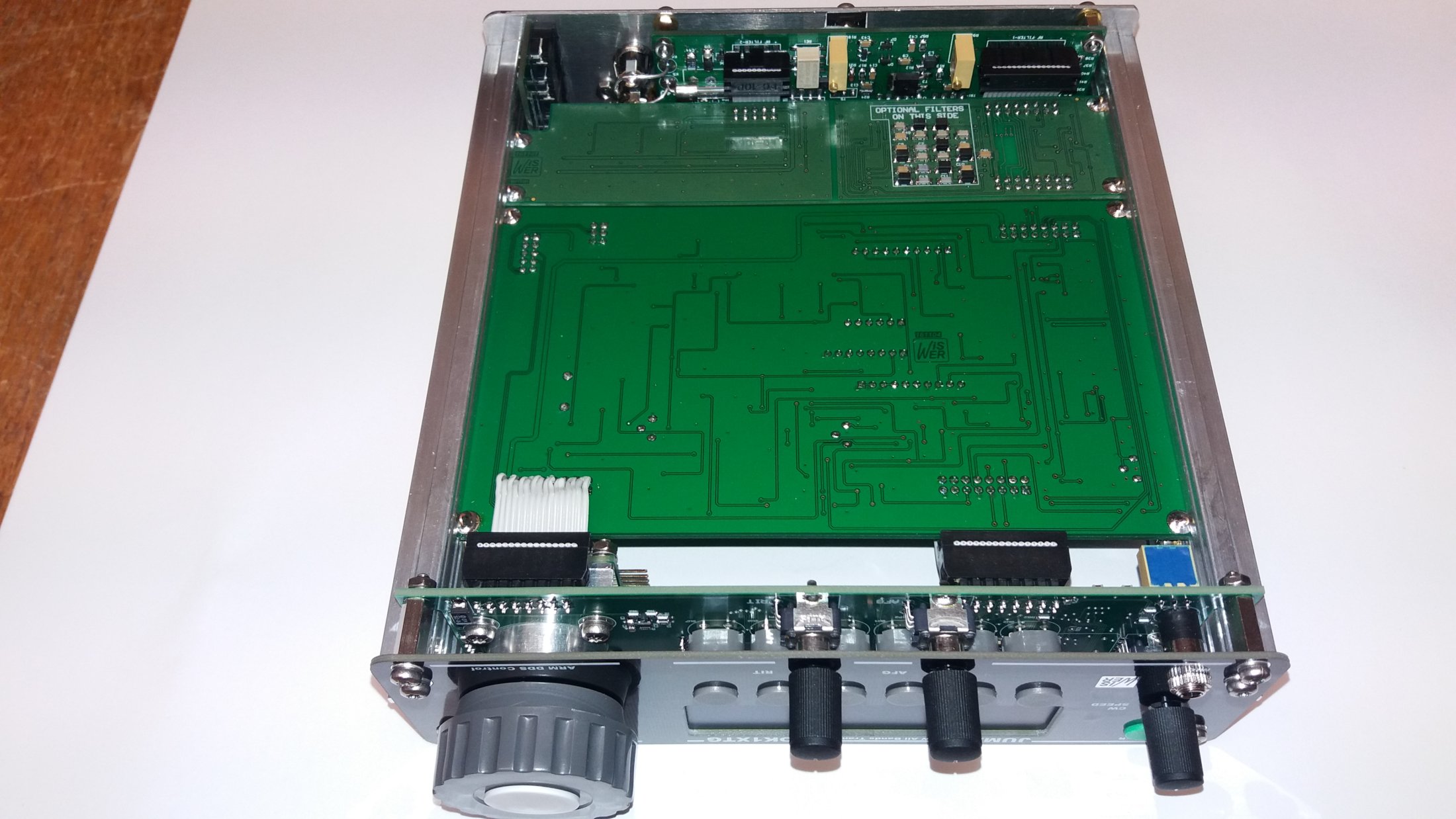

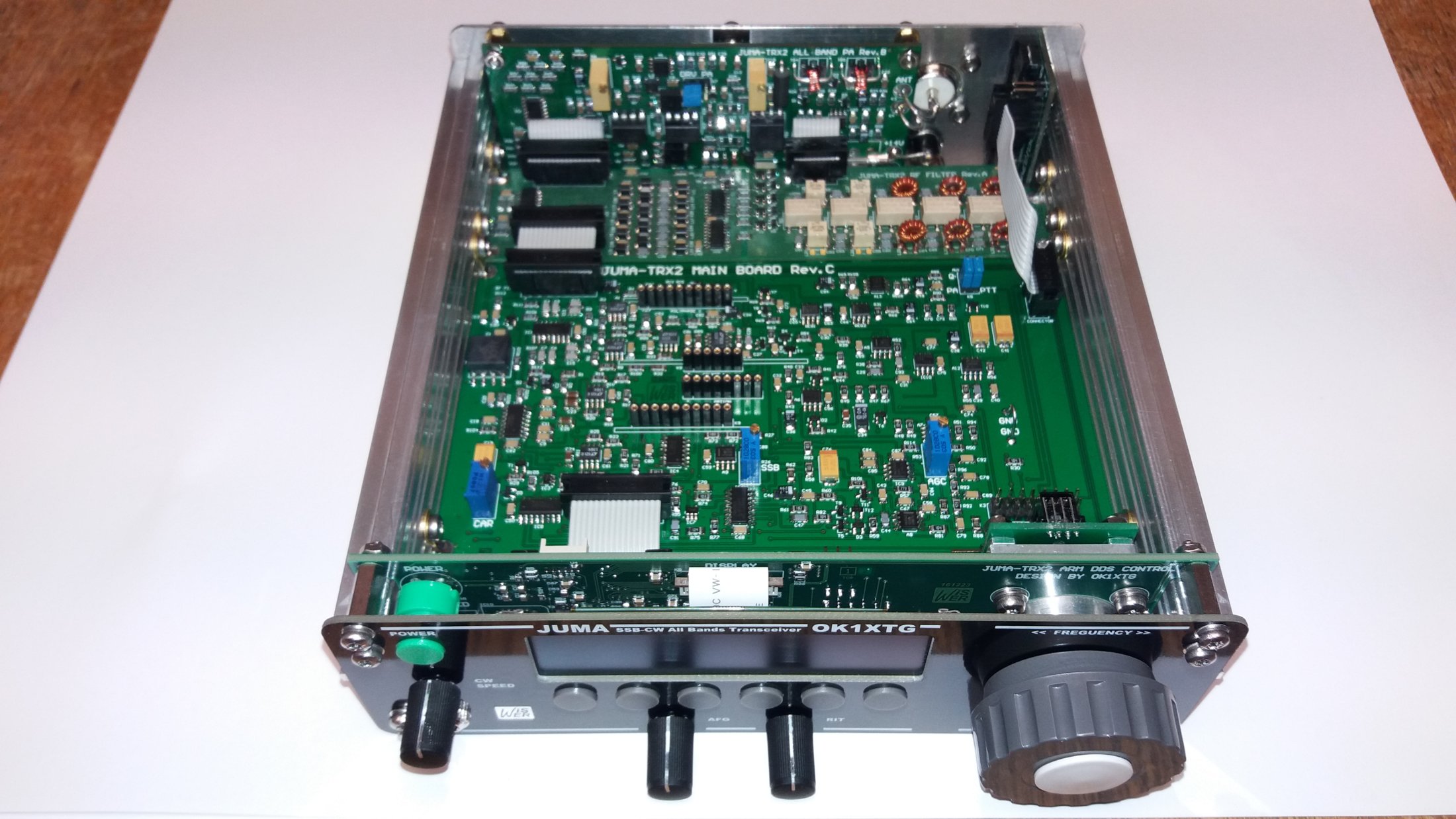

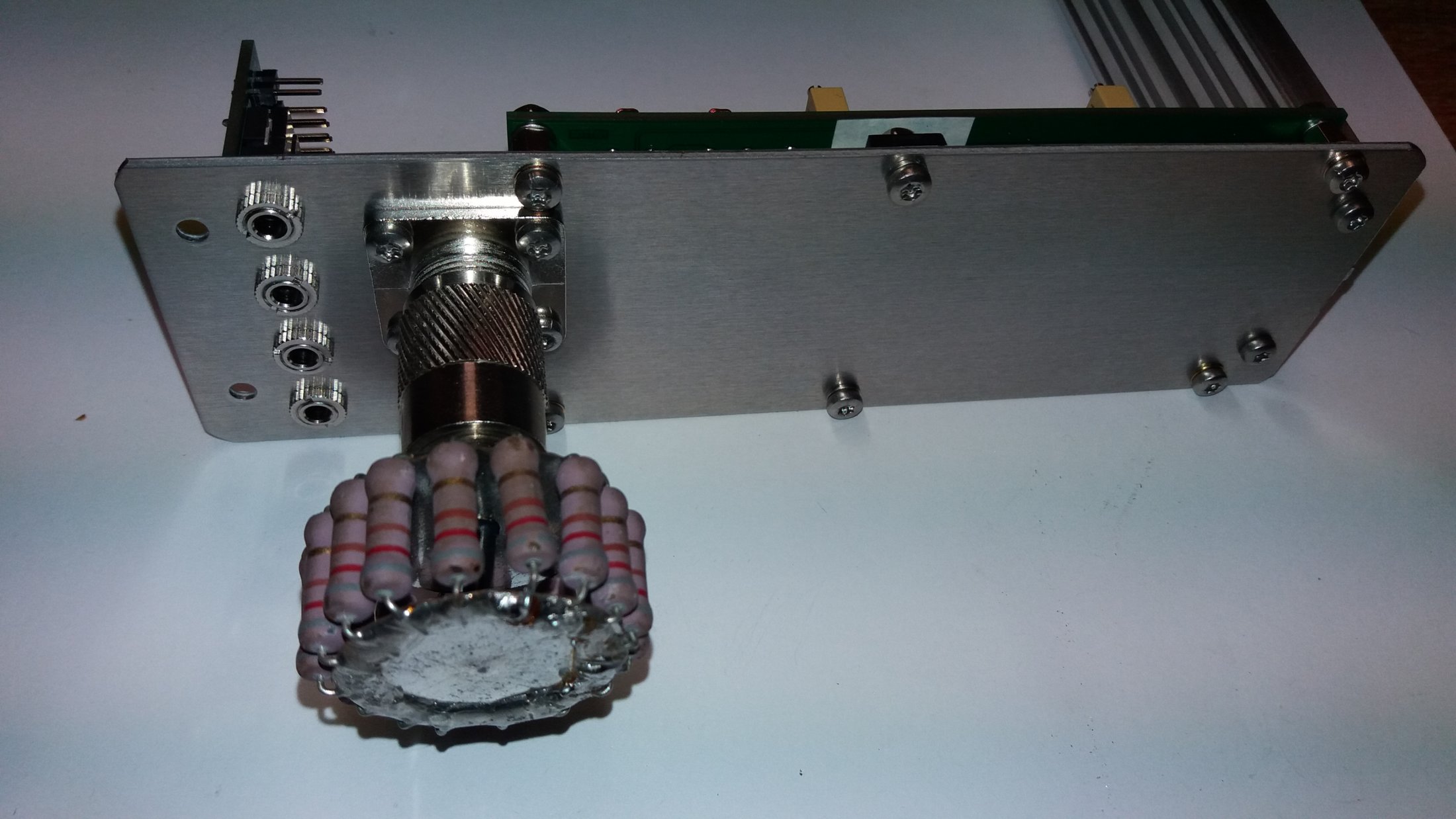

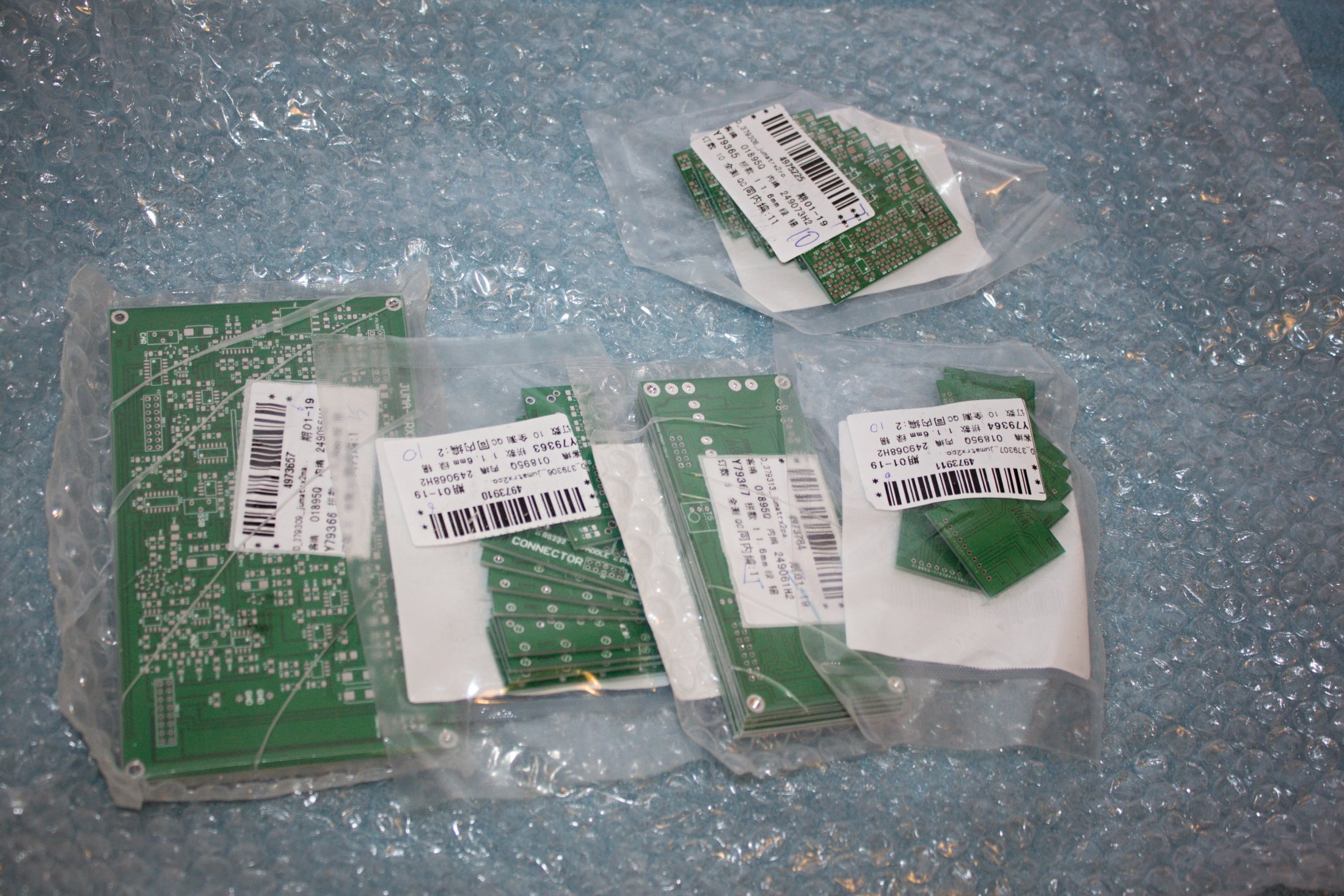

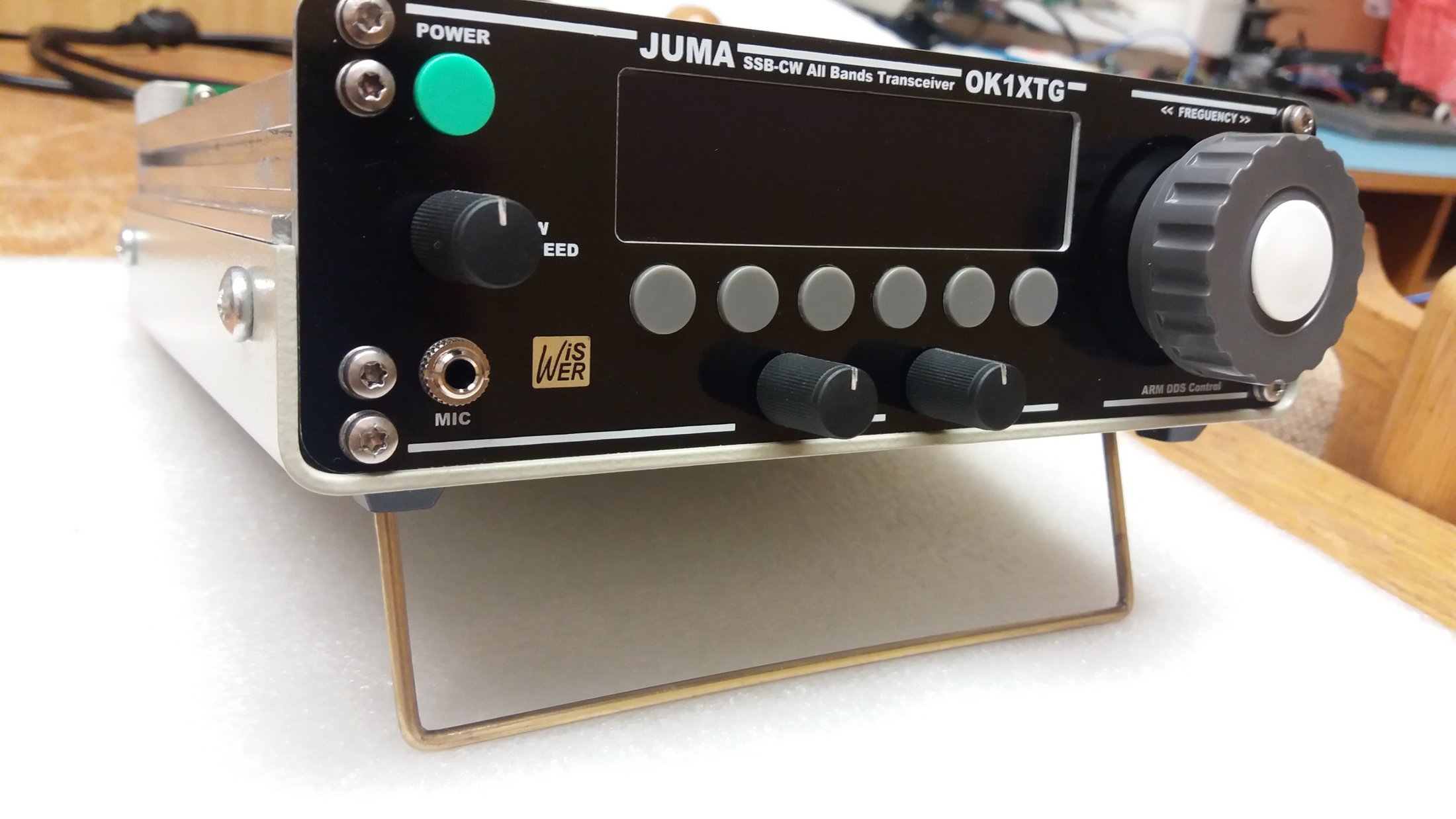

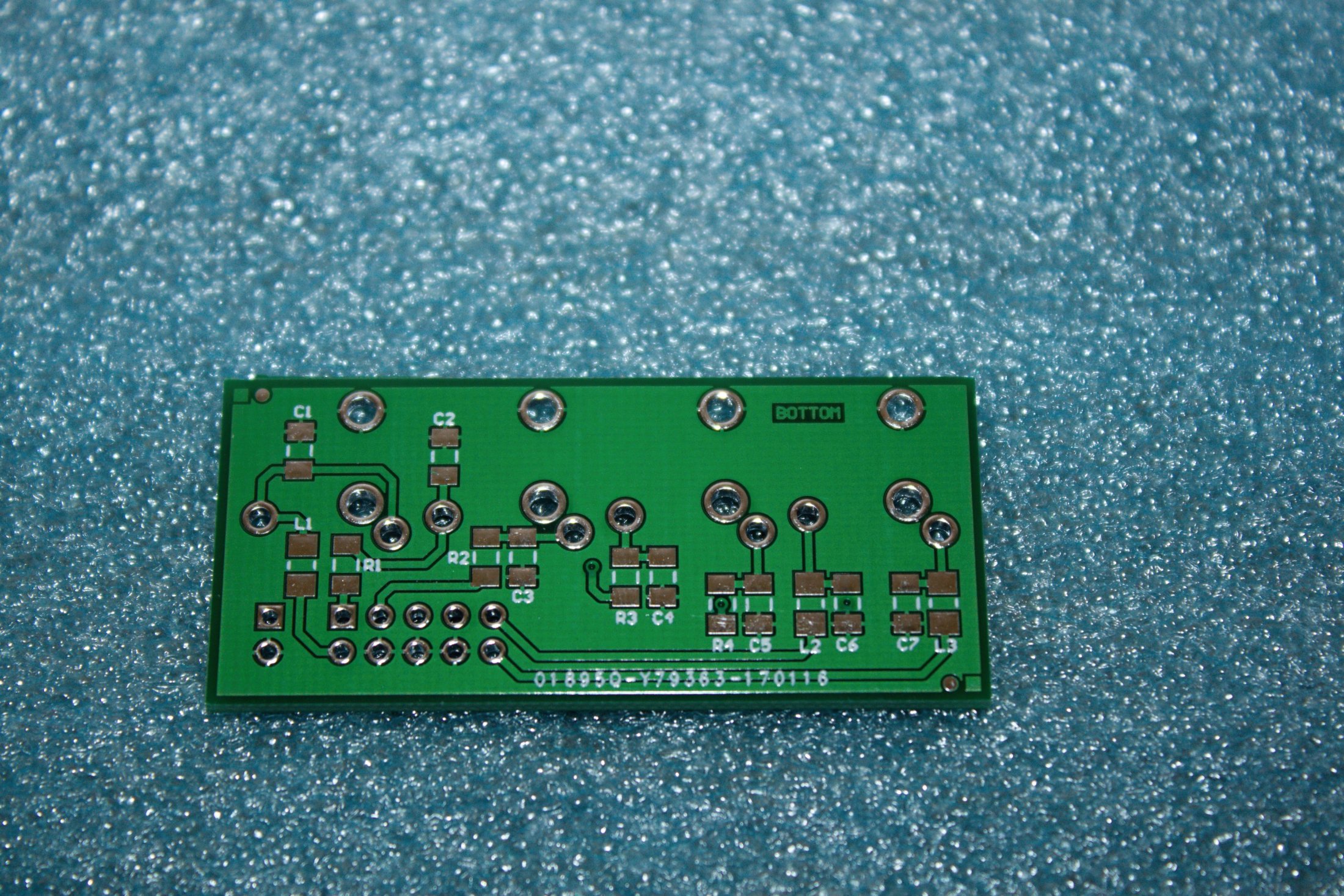

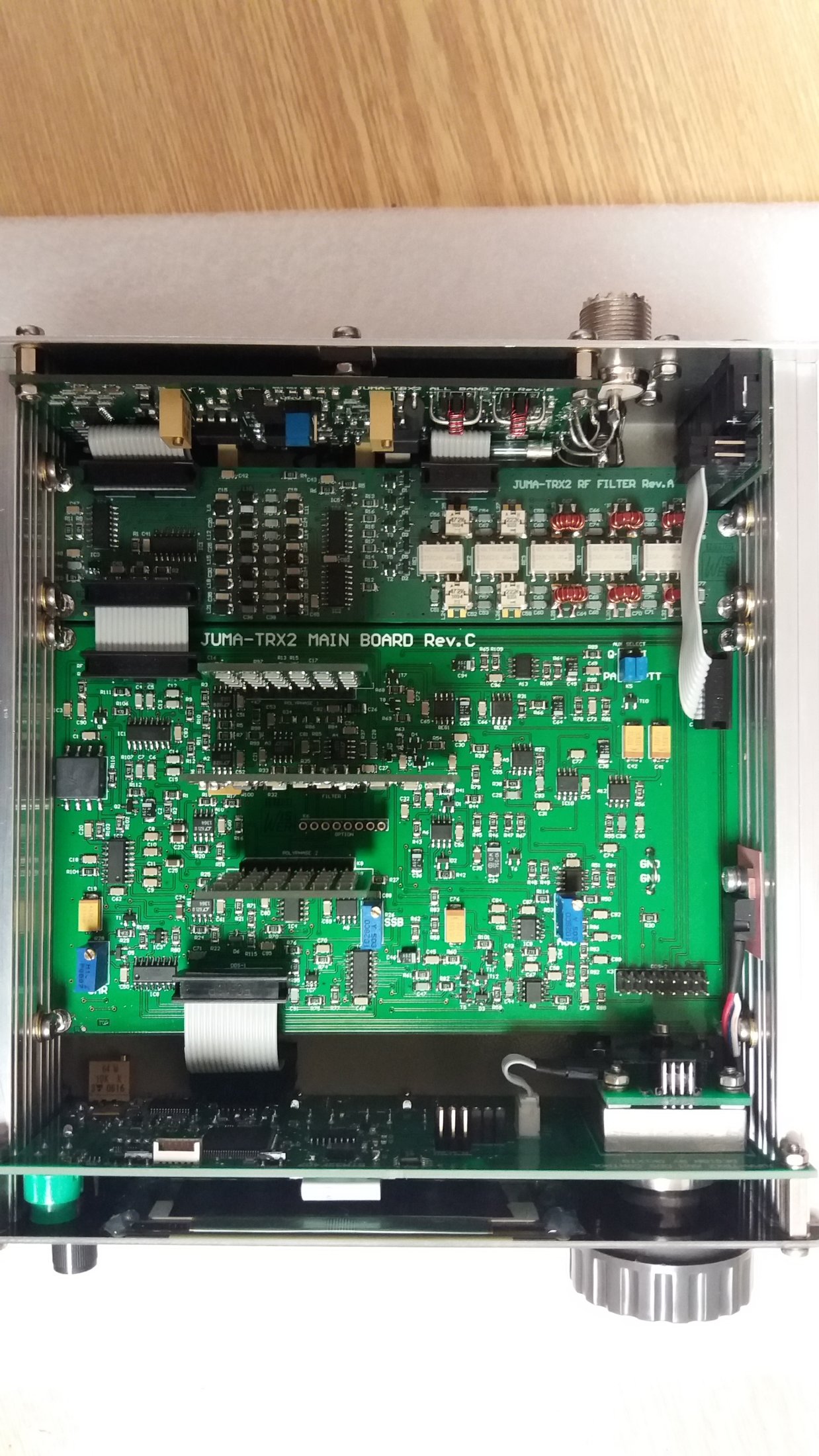

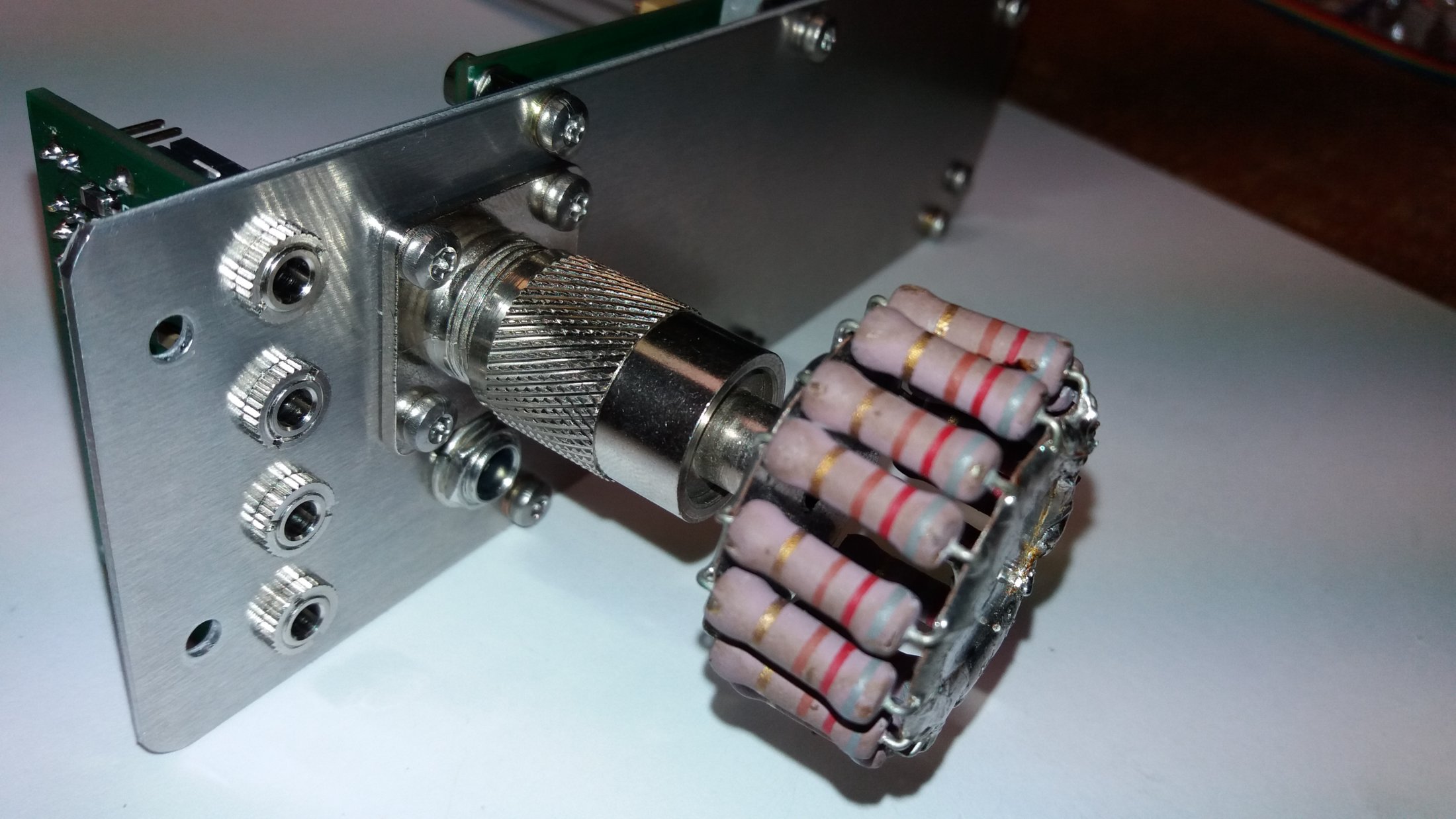

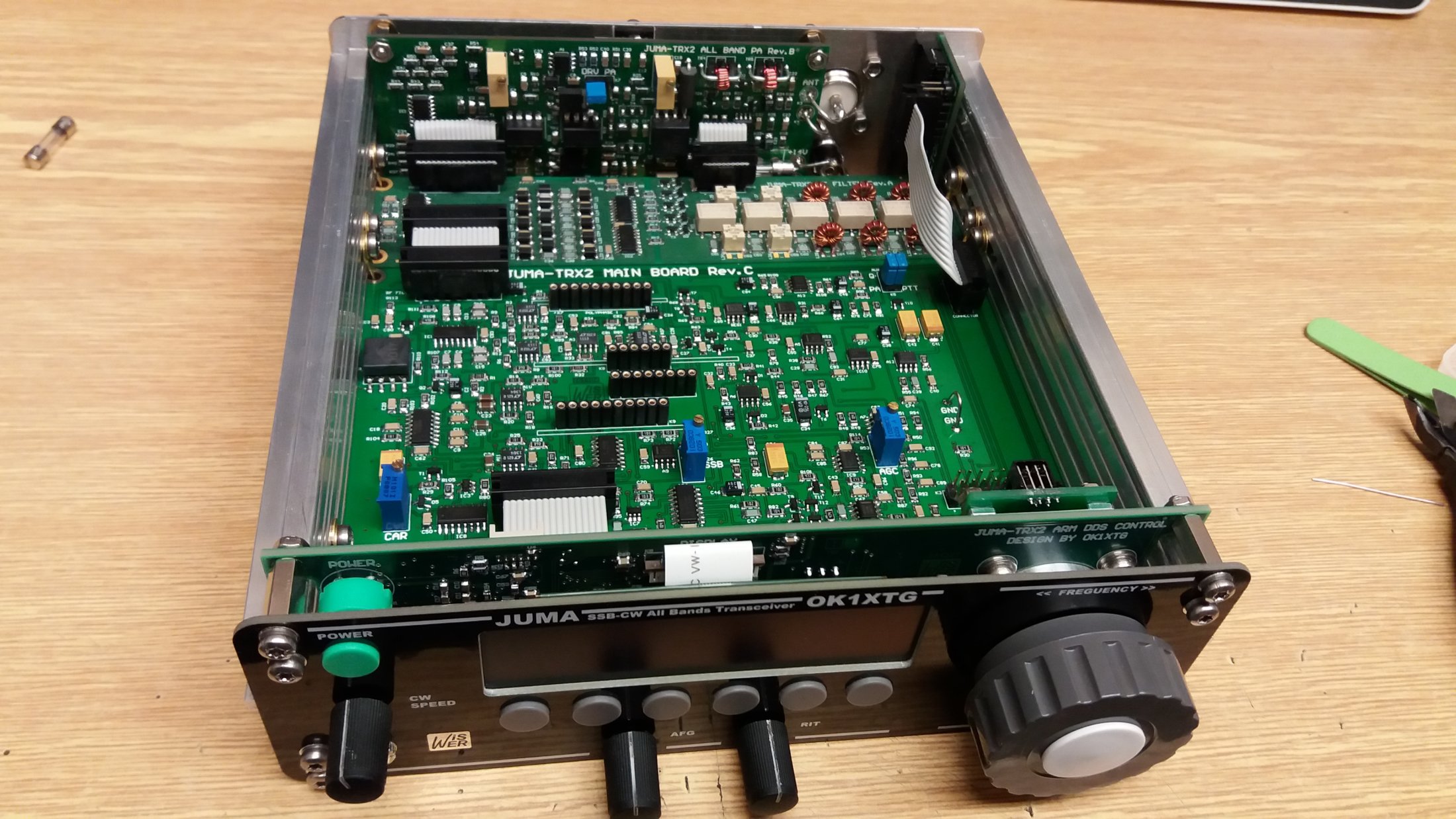

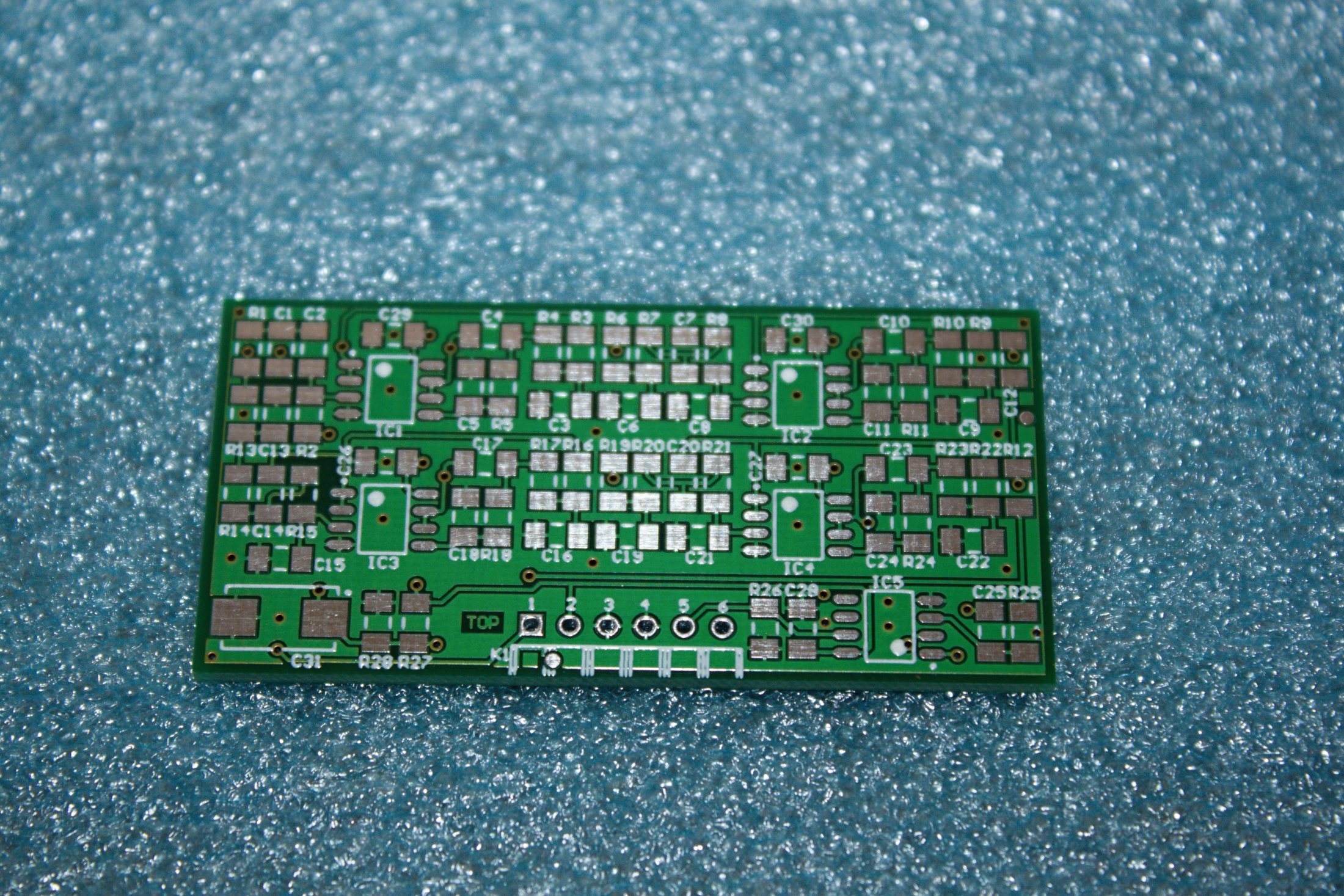

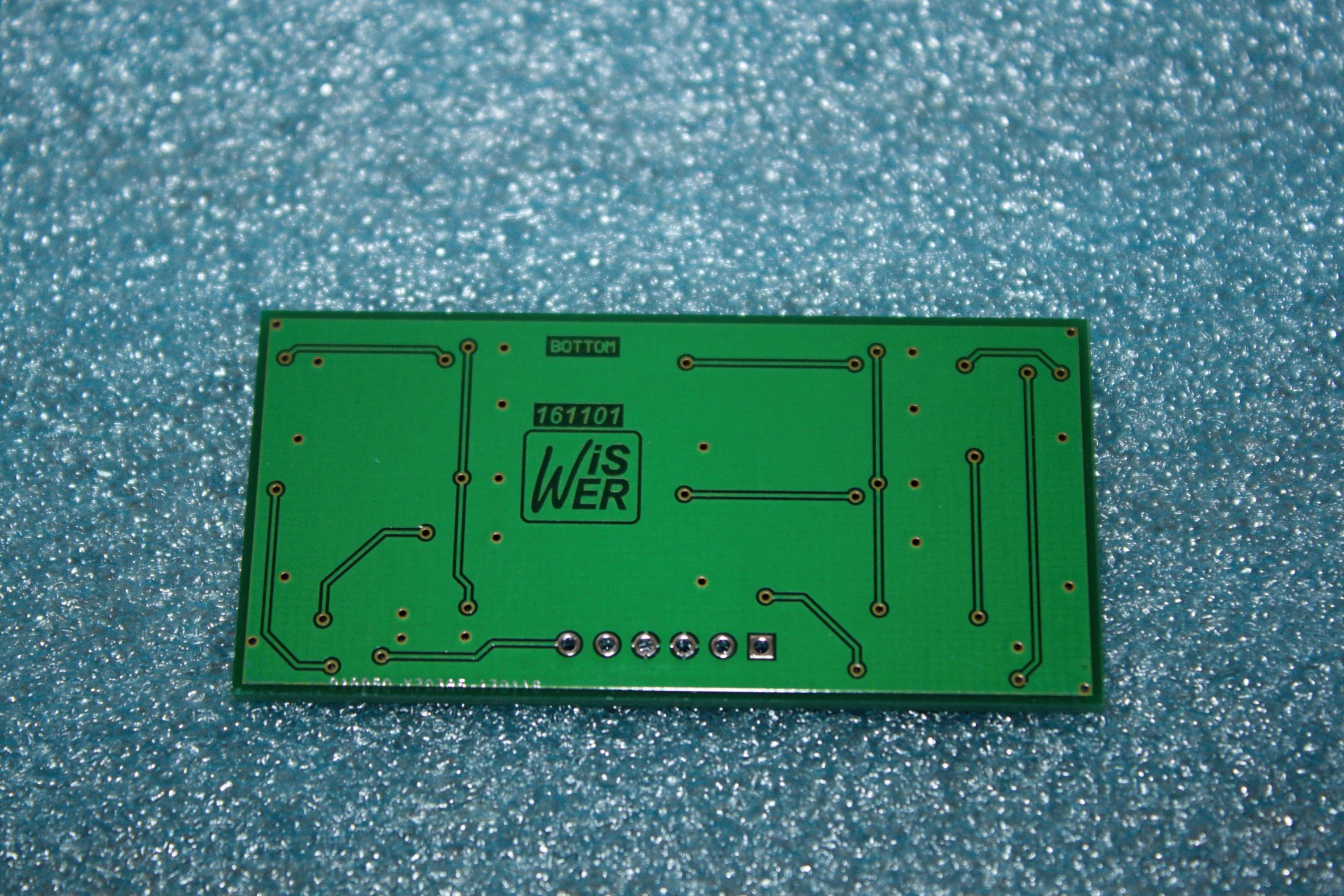

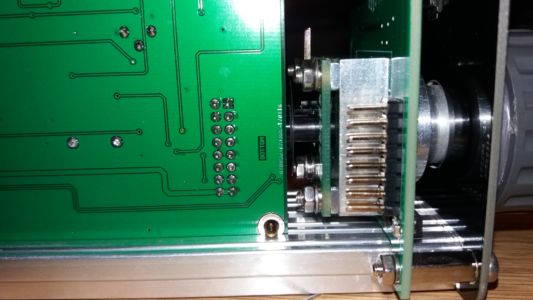

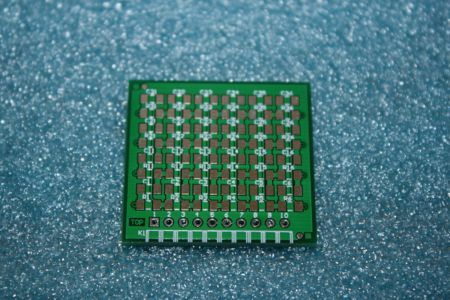

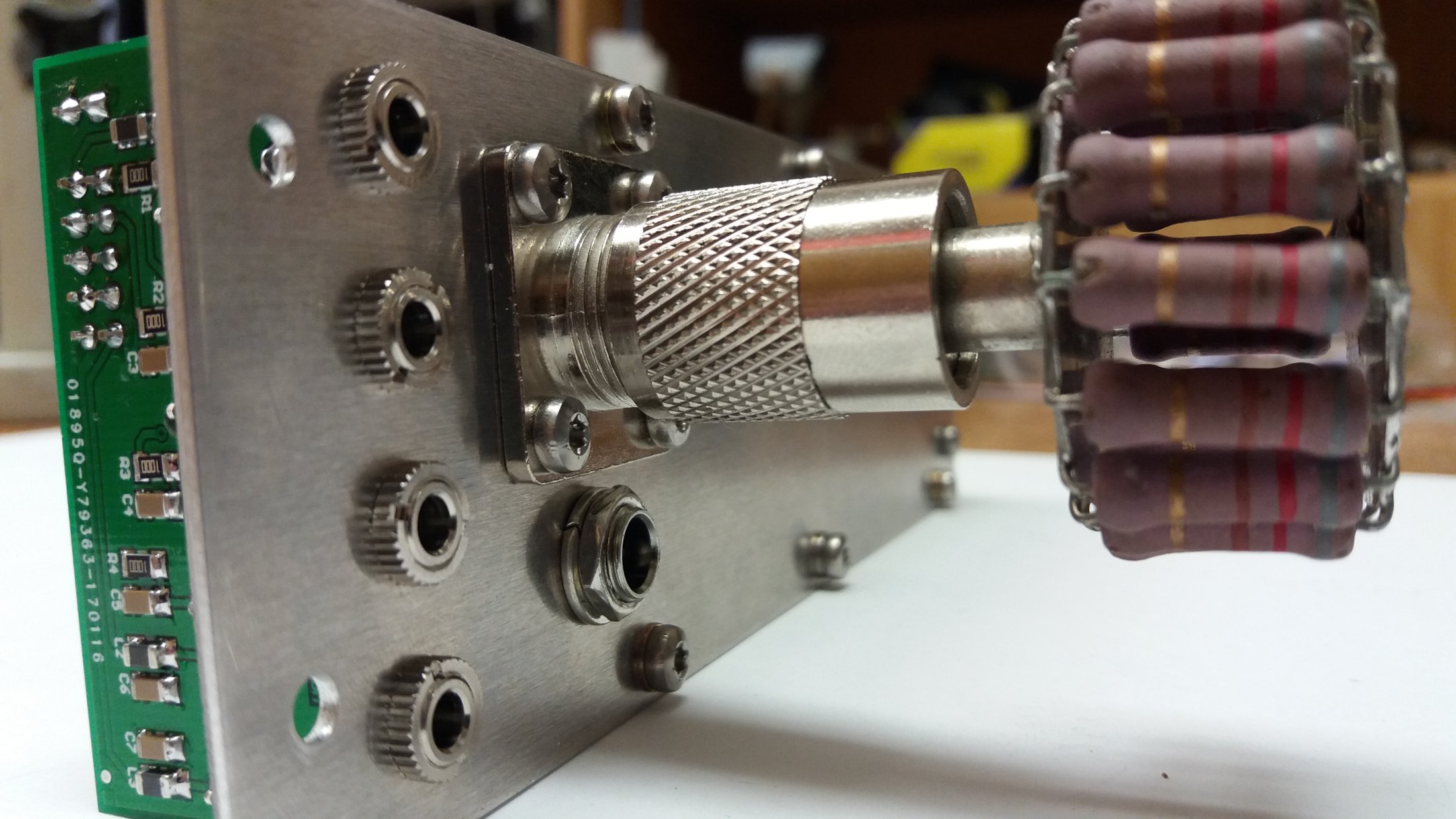

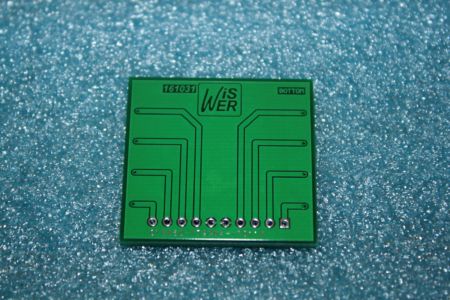

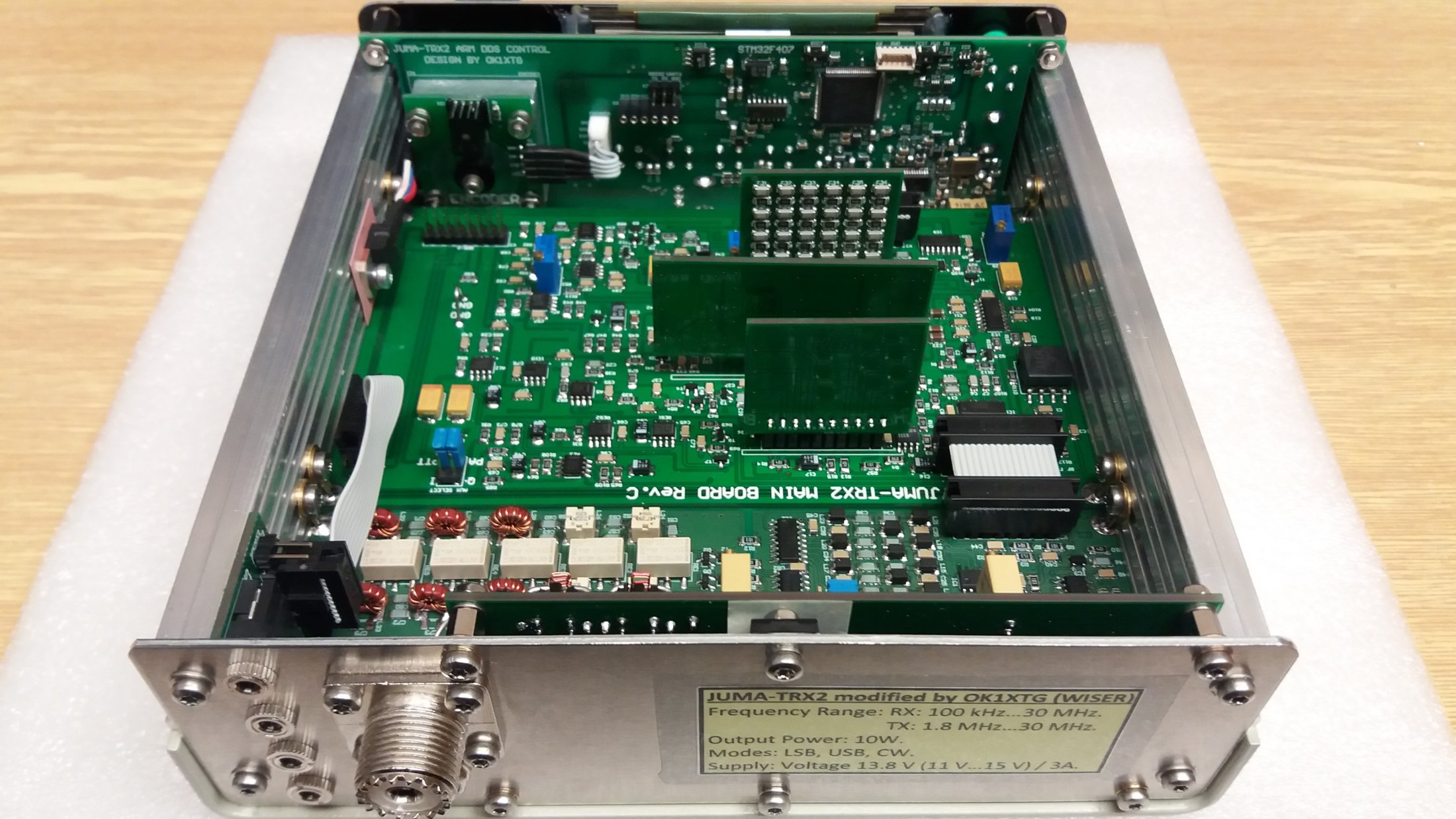

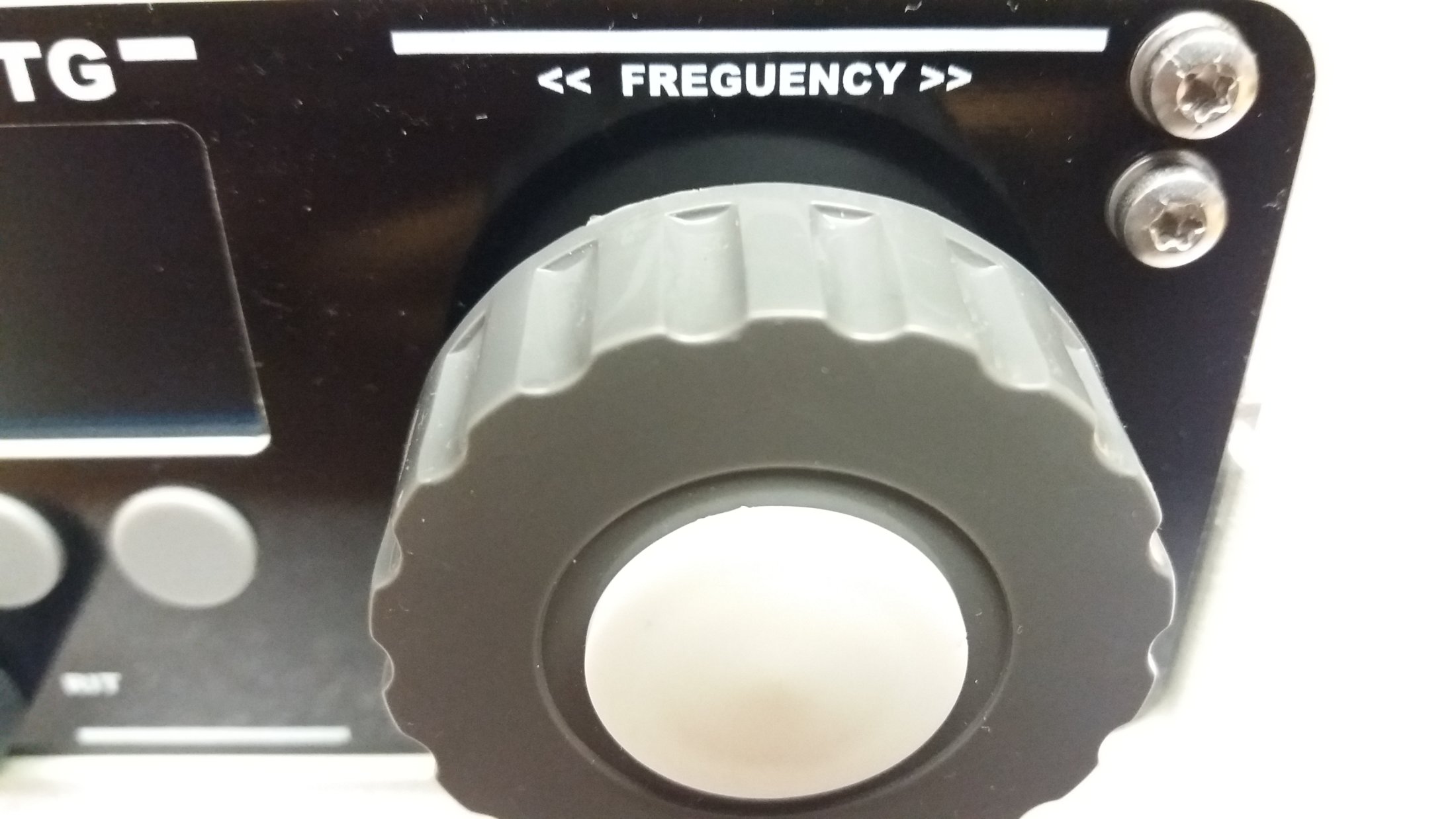

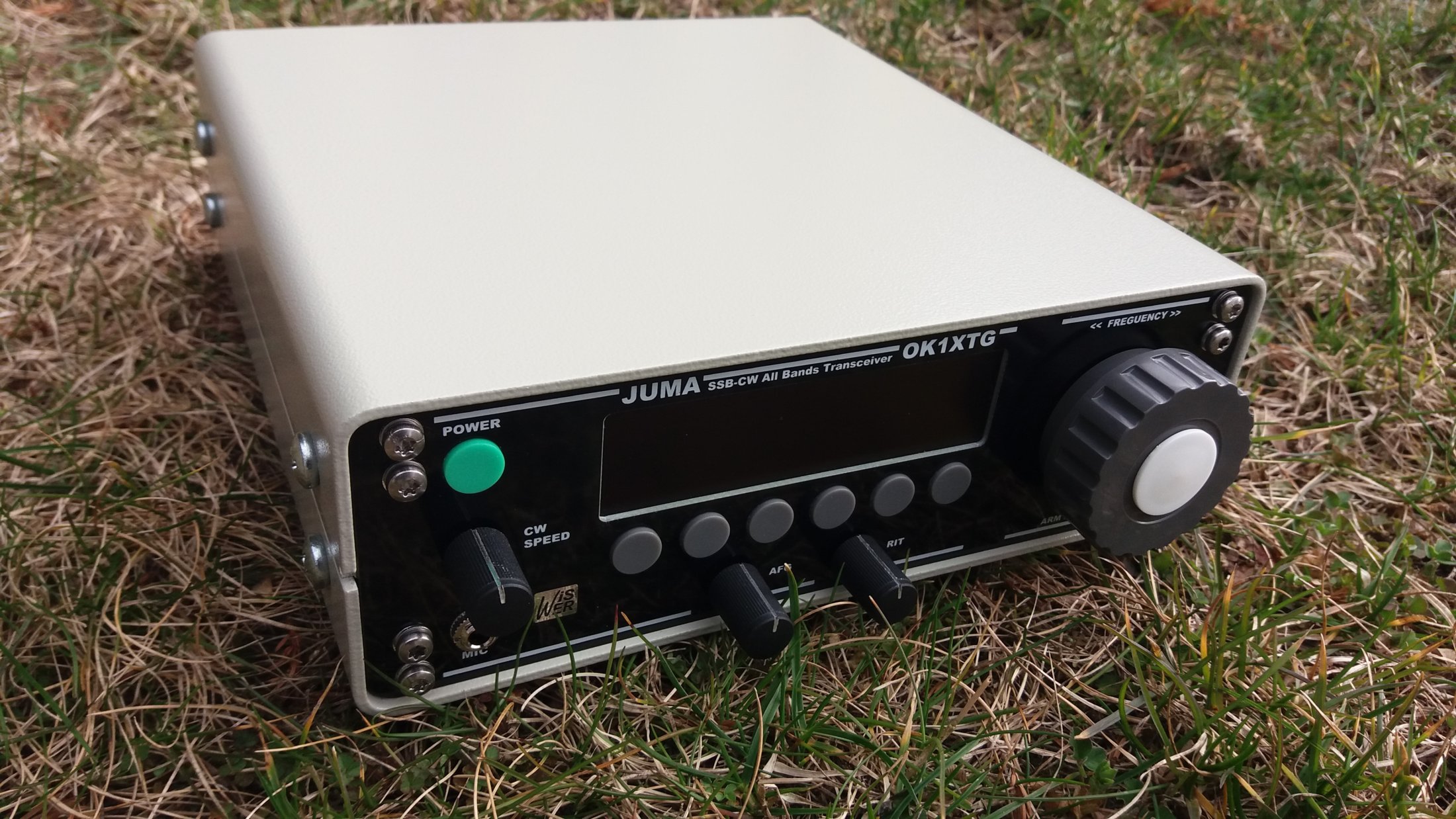

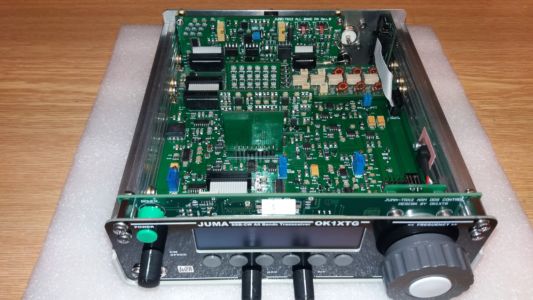

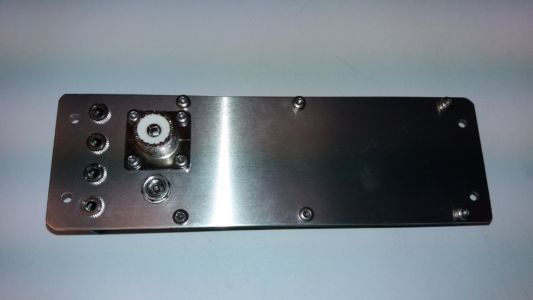

Obrázky vlastní konstrukce, která vychází z originálu:
