Co je „Pardubická kostřička“ ?
„Pardubická kostřička“ je v podstatě kultovní součástka – malá cívková kostra z Tesly Pardubice, která přežila zánik podniku a pořád se používá mezi bastlíři a prodává jako doprodej. Radioamatéři ji takto jménem označují a zmiňují. Šlo o ucelený „systém“:
- pertinaxové nebo plastové cívkové tělísko (kostra),
- závitové feritové nebo mosazné jádro,
- plechový stínící kryt a pájecí vývody.
V Československu to byl rozšířený typ cívkové kostry s možností nastavení indukčnosti pomocí feritového nebo mosazného jádra. Kostřička se na první pohled pozná podle toho, že tělísko cívky není v ose základny, ale je posunuté k okraji, čímž vzniká prostor, do kterého se někdy umisťoval rezonanční kondenzátor. Používala se hlavně ve VKV radiostanicích Tesly Pardubice a v radiopřijímačích koncernu Tesla. V tehdejší maloobchodní síti však nebyla běžně dostupná. V literatuře se často uvádí i jako „kostřička Tesla Pardubice“ nebo zkratkou podle typu (QA 261 45 + kryt QA 691 58, WXN apod.).

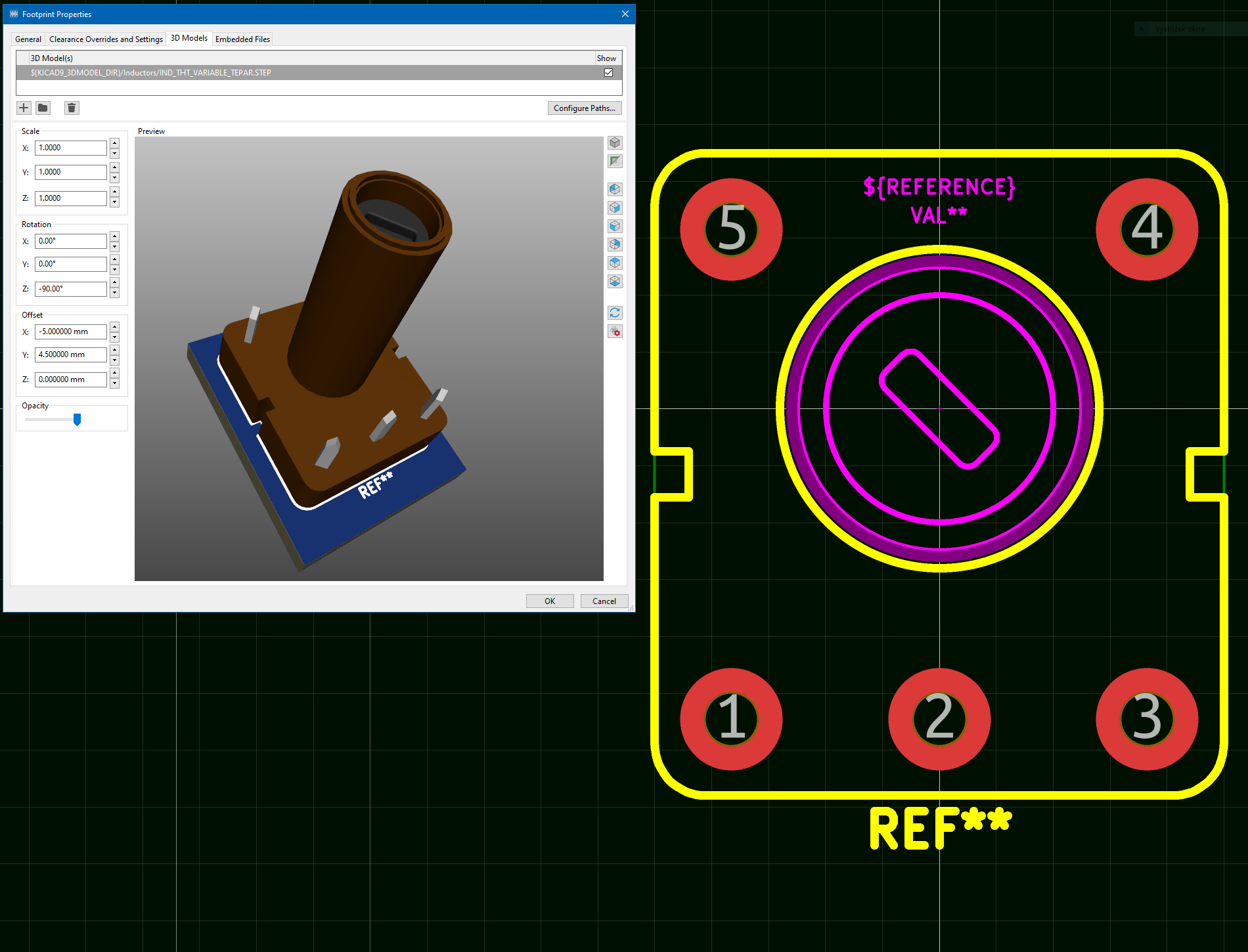

Jelikož jsem nikde nenašel dostupný 3D model této kostřičky, vytvořil jsem jej ve FreeCADu a následně z něj vyexportoval dva STEP soubory pro použití v EDA návrhových systémech. První STEP model představuje samotnou kostřičku s feritovým jádrem, druhý pak variantu s přidaným stínícím krytem. Současně jsem pro návrhový systém KiCad připravil i odpovídající footprinty, takže je možné kostřičku bez problémů začlenit přímo do návrhu DPS.

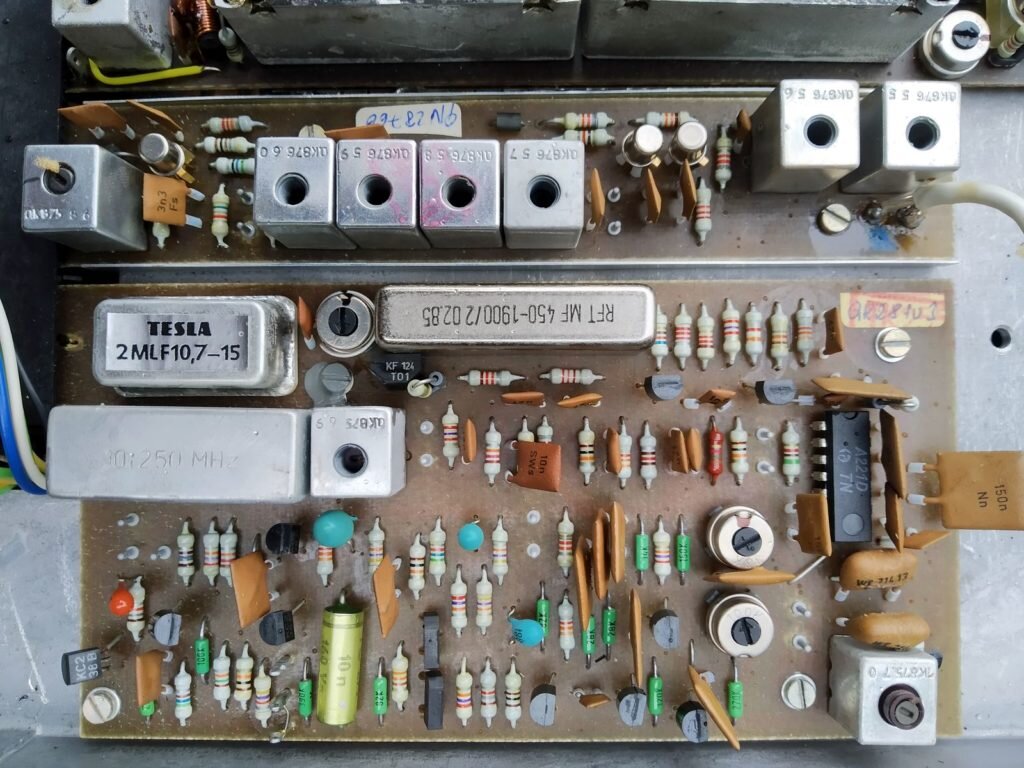

Příklad použití v legendární radiostanici VR 20 (21, 22)
