KiCad patří mezi nejzajímavější a nejrychleji se rozvíjející návrhové systémy pro elektroniku. Je zdarma, je open source a přitom už dávno nejde o „hobby“ nástroj pouze pro jednoduché desky plošných spojů. Dnes je KiCad plnohodnotné EDA prostředí pro kreslení schémat, návrh PCB, kontrolu návrhových pravidel, práci s knihovnami, 3D náhled desky i přípravu výrobních dat. Oficiální web jej popisuje jako open-source software pro návrh PCB dostupný pro Windows, macOS a Linux, s možností kreslit schémata, navrhovat desky a zobrazovat je ve 3D – a to trvale zdarma!

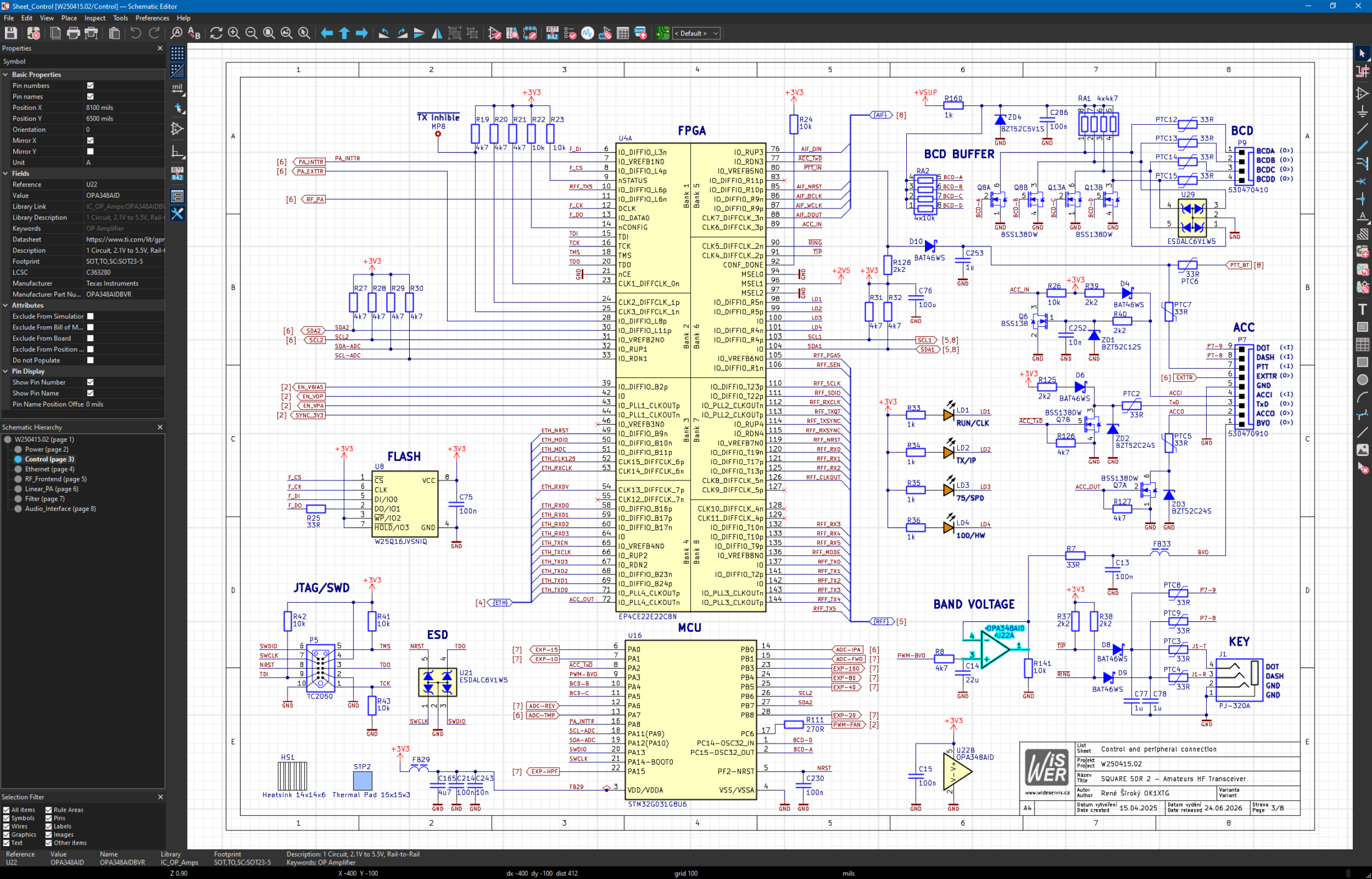

Prostředí schématického editoru:
Od schématu až po 3D model hotové desky
Jednou z hlavních předností KiCadu je ucelený pracovní postup. Projekt začíná ve schématickém editoru, kde lze pohodlně kreslit zapojení, přiřazovat součástkám pouzdra, kontrolovat elektrická pravidla a připravovat návrh pro přechod do PCB editoru. KiCad obsahuje také kvalitní knihovny symbolů, footprintů a 3D modelů, takže pro mnoho běžných součástek není nutné začínat od nuly. Dokumentace KiCadu uvádí, že systém zahrnuje schematic capture, integrovanou simulaci, návrh PCB, 3D rendering a export dat do řady formátů.
PCB editor je dnes velmi vyspělý. Umožňuje návrh jednoduchých jednostranných a dvouvrstvých desek, ale i složitějších vícevrstvých konstrukcí. Dokumentace uvádí podporu až 32 měděných vrstev, což KiCad posouvá i do oblasti profesionálních návrhů.

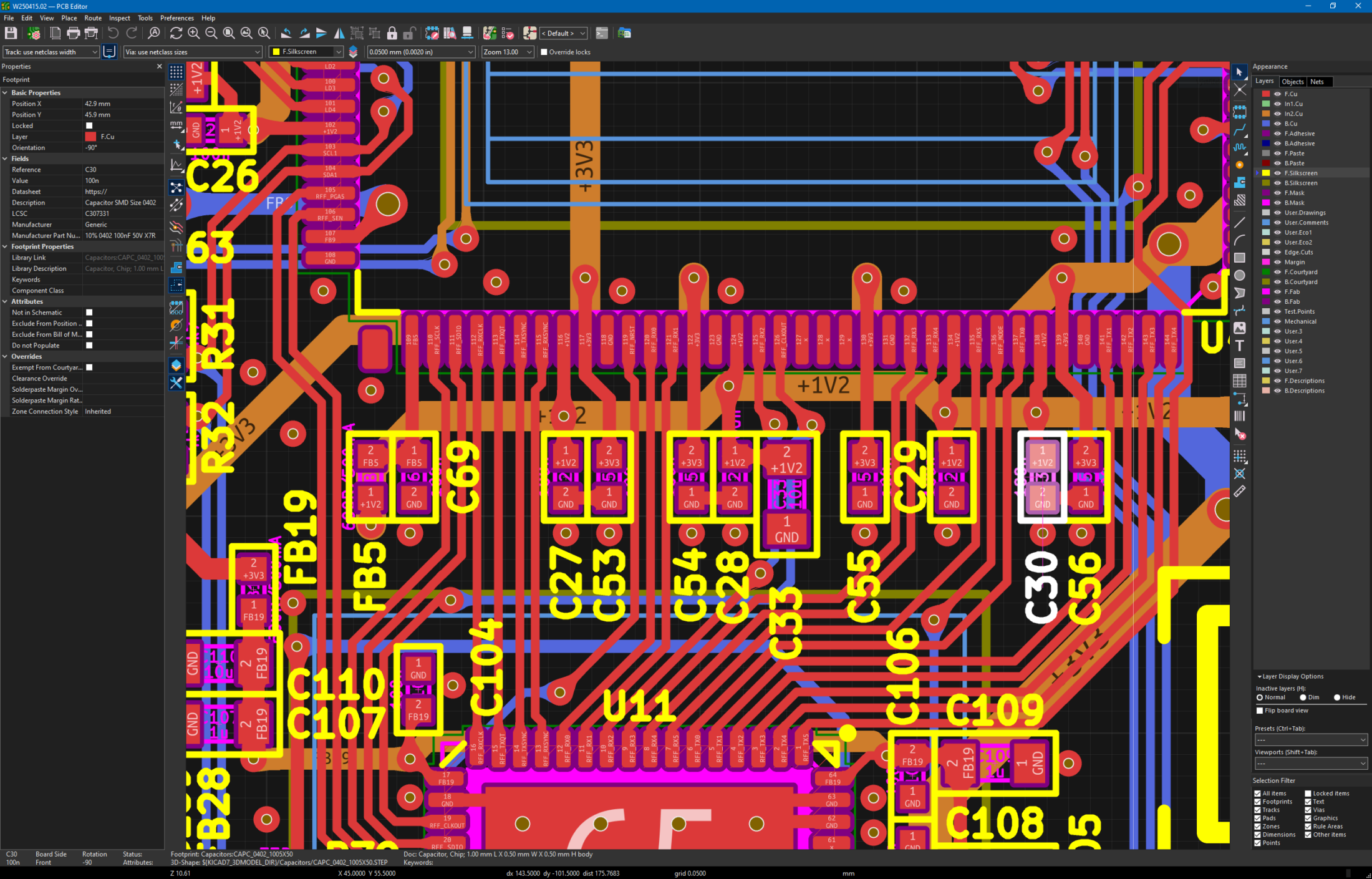

Prostředí PCB editoru:
Velmi příjemnou součástí práce je 3D prohlížeč. Ten není jen efektní vizualizace pro prezentaci projektu, ale také praktický nástroj pro kontrolu mechanických kolizí, orientace součástek, výšky konektorů nebo celkového vzhledu desky před výrobou.

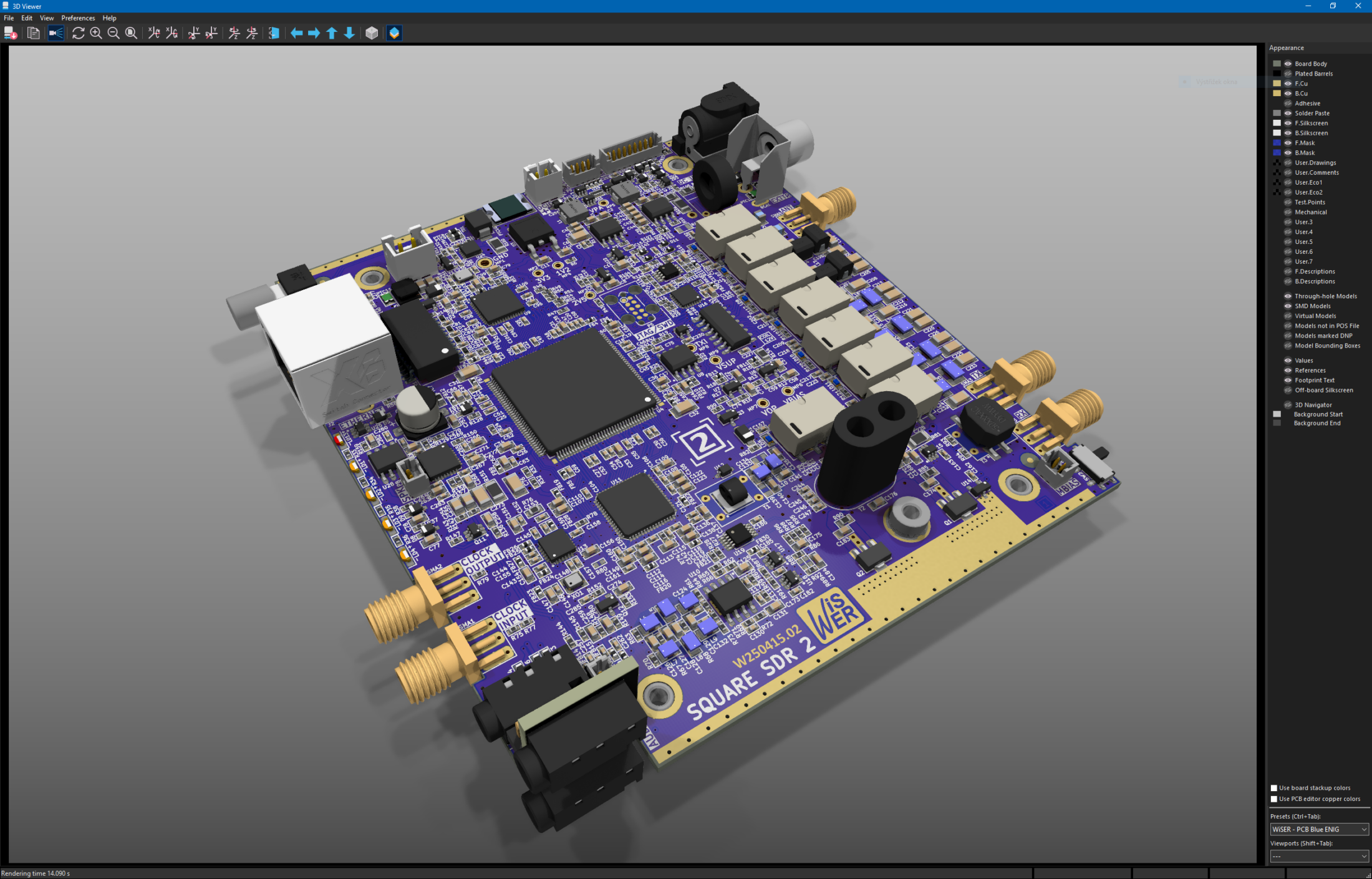

Prostředí 3D prohlížeče:
KiCad 10: velký krok vpřed
Verze 10 byla vydána 20. března 2026 a vývojový tým ji označil za vydání plné nových funkcí, vylepšení a stovek oprav chyb.
V době psaní článku už je k dispozici i stabilní opravná řada 10.0.4; například verze 10.0.3 byla oznámena 15. května 2026 jako bug-fix release s kritickými opravami a menšími vylepšeními.
Z pohledu běžného uživatele nejsou důležité jen nové položky v menu, ale hlavně to, že se KiCad opět posunul v ergonomii, stabilitě a použitelnosti pro reálnou každodenní práci.
Nejzajímavější novinky KiCad 10
Jednou z velmi praktických novinek je možnost přizpůsobit panely nástrojů ve všech editorech. To ocení každý, kdo v KiCadu tráví více času a chce mít nejpoužívanější funkce přesně po ruce. Přibyl také režim výběru lasem ve schématickém i PCB editoru, což zrychluje manipulaci s objekty v hustších návrzích.
Velkým tématem jsou varianty návrhu. KiCad 10 umožňuje definovat více verzí jednoho projektu, které sdílejí stejné schéma a layout, ale liší se například osazením nebo objednacími čísly součástek. To je velmi užitečné u výrobků, kde existuje základní a rozšířená verze, různé výkonové varianty nebo odlišné konfigurace pro různé trhy. Další významné zlepšení se týká importu návrhů. KiCad 10 přidává možnost importovat projekty z Allegro, PADS a gEDA/Lepton EDA, což usnadňuje přechod z jiných návrhových systémů nebo práci se staršími projekty. Za zmínku stojí také vylepšení práce se schématy. Schématický editor nově podporuje skupiny podobně jako PCB editor. Výkonové symboly jako VCC nebo GND mohou být volitelně označeny jako lokální napájecí symboly, takže automaticky nepropojují všechny listy schématu. To je velmi důležité u hierarchických návrhů, kde je potřeba mít lepší kontrolu nad napájecími sítěmi. Pro pokročilejší návrhy je důležitá i přepracovaná oblast ladění délek spojů. KiCad 10 přináší vylepšení výpočtů délek, lepší soulad routeru s DRC, podporu časových omezení místo prostých délkových pravidel a nové profily ladění pro vrstvy.
To je funkce, kterou ocení zejména návrháři rychlejších digitálních rozhraní, diferenciálních párů nebo přesněji definovaných signálových cest.
Vývojový tým zmiňuje také grafický editor návrhových pravidel, podporu čárových kódů, šrafované výplně grafických tvarů, přesnou editaci bodů polygonů, návrhy oprav pro chyby DRC, export do 3D PDF, nativní zaoblené obdélníky a mnoho dalších drobných vylepšení.
Proč je KiCad výborná volba
KiCad má několik vlastností, které ho odlišují od mnoha komerčních EDA systémů. Tou první je otevřenost. Projekty nejsou svázány s uzavřenou licencí, počet vrstev ani velikost desky nejsou uměle omezeny licenčním modelem a uživatel není nucen platit předplatné jen proto, aby mohl otevřít vlastní starší návrh.
Druhou výhodou je komunita. KiCad se vyvíjí velmi aktivně a za verzí 10 stojí práce stovek vývojářů, překladatelů, autorů knihoven, dokumentace a testerů; vývojový tým u vydání KiCad 10 uvádí 7 609 unikátních commitů v kódu a překladech.
Třetí výhodou je multiplatformnost. Stejný nástroj lze používat na Windows, Linuxu i macOS. To je praktické nejen pro jednotlivce, ale i pro týmy, kde každý používá jiné pracovní prostředí.
A konečně: KiCad je dnes dostatečně silný i pro profesionální použití. Nabízí integrovaný návrhový postup schéma–PCB, kontrolu pravidel, práci s výrobními daty, 3D modely, SPICE simulaci, Gerber viewer i pomocné kalkulační nástroje pro návrh PCB.
Závěr
KiCad 10 potvrzuje, že otevřený software může být špičkovým profesionálním nástrojem. Přináší lepší ergonomii, nové možnosti importu, varianty návrhu, vylepšená návrhová pravidla, pokročilejší práci s délkami spojů a mnoho praktických detailů, které zrychlují každodenní práci.
Pro radioamatérské konstrukce, vývoj vlastních elektronických zařízení, malosériovou výrobu i profesionální návrh PCB je KiCad výborná volba. A pokud někdo naposledy zkoušel KiCad před několika lety, verze 10 je velmi dobrý důvod dát mu novou šanci. Open-source návrhový systém KiCad už dnes není kompromisem. Je to moderní, výkonný a svobodný nástroj pro návrh elektroniky.
Osobní dovětek
Závěrem bych rád přidal svou osobní zkušenost. Asi před pěti lety jsem přešel z Altium Designeru na KiCad — a dodnes toho nelituji. Právě naopak. Čím déle s KiCadem pracuji, tím více jsem přesvědčen, že to bylo správné rozhodnutí.
Dříve jsem Altium Designer vnímal jako přirozené pokračování bývalého Protelu, který měl mezi elektronickými návrháři velmi dobrou pověst. Postupem času se však podle mého názoru z původně pěkného a dostupného nástroje stal velmi drahý ekosystém, který od uživatelů každoročně vybírá značné částky ve formě licencí a předplatného. Zároveň nemám pocit, že by to běžné vývojářské práci přinášelo odpovídající přínos. Spíše naopak.
Nepřehledné a nesystematické rozvržení GUI, způsobené postupným „přilepováním“ nových funkcí, spolu s vysokými nároky na výkon PC danými neefektivitou kódu, podle mého názoru ukazují, že vývojovému týmu — a tedy i celé firmě — už pravděpodobně nejde primárně o podstatu kvalitního návrhového systému. Mnohem více se zdá, že cílem firmy je vytvářet co největší závislost uživatele na vlastním ekosystému a z ní plynoucí finanční zisk.
A pokud objevíte v zakoupené verzi funkční chybu, která vás limituje a tato verze již není vaší zakoupenou licencí podporována, „technická podpora“ vám jednoduše „doporučí“ koupit novou verzi s licencí za 10 tisíc USD. Bohužel, jde o mou vlastní zkušenost.
KiCad ušel od verze 6, kterou jsem začal stabilně používat, dlouhou cestu s obrovským pokrokem. Dnes je to moderní, stabilní a technicky vyspělý návrhový systém, který je přehledný, rychlý a díky podpoře zařízení 3Dconnexion plně vyhovuje mé každodenní práci. Nabízí svobodu, otevřenost, rychlý vývoj, širokou komunitu a především jistotu, že mé projekty nejsou uvězněny v drahém licenčním modelu uzavřeného ekosystému. Projektové soubory jsou otevřené.
Altium Designer je pro mě dnes už minulostí a podle mého názoru se kvůli své firemní politice jen těžko může stát znovu zajímavým nástrojem. Používání KiCadu mi dnes dává větší smysl — technicky, ekonomicky i filozoficky. Vývojový tým KiCadu reaguje velmi rychle na smysluplnou zpětnou vazbu od uživatelů a pravidelně vydává funkční vývojové verze.
A pokud někdo stále váhá, zda lze open-source nástroj skutečně použít pro seriózní práci, moje odpověď je jednoduchá: ANO. KiCad je toho nejlepším důkazem.
Pro návrhový systém KiCad také používám svůj vlastní plugin pro tvorbu dokumetace a výrobních dat – Project Releaser
